Опис

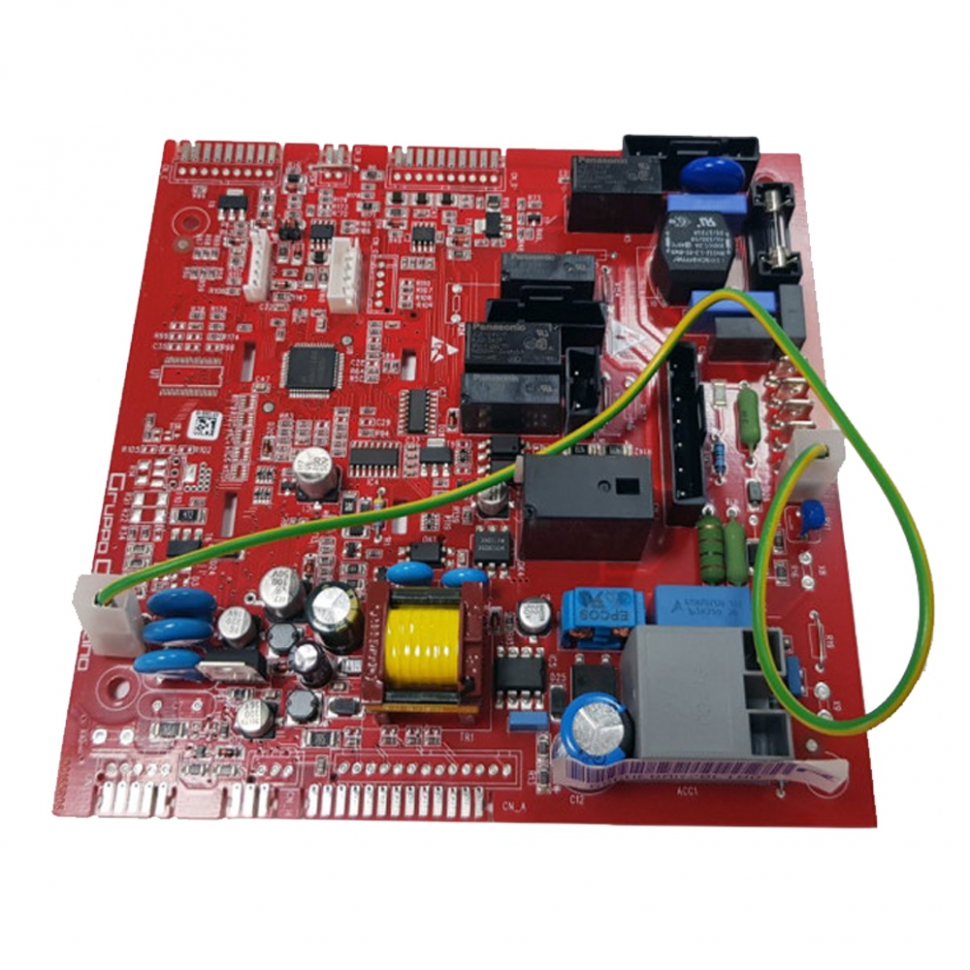

Плата керування газового котла Fondital Formentera 6SCHEGAR28 6SCHEMOD28 є головним електронним вузлом, який координує роботу всіх систем котла. Вона зчитує дані з датчиків температури, тиску та тяги, керує роботою газового клапана, циркуляційного насоса та вентилятора. Модуль забезпечує безпечну експлуатацію обладнання, автоматично вимикаючи систему при виявленні несправностей та відображаючи сервісні коди на підключеному дисплеї.
Технічні характеристики:
- Артикули виробника: 6SCHEGAR28 (основна), 6SCHEMOD28 (модуляційна/інтерфейсна).
- Виробник: Nordgas (Італія) для Fondital.
- Напруга живлення: 230 В змінного струму.
- Частота: 50 Гц.
- Тип модуляції: Електронна, з плавним регулюванням потужності.
Сумісність з котлами
Даний електронний блок розроблений для конденсаційних та традиційних моделей преміум-лінійки Fondital та Nova Florida:
- Fondital Formentera (моделі CTFS, RTFS, CTN, RTN).
- Fondital Itaca (в окремих модифікаціях).
- Nova Florida Delfis (моделі з відповідною електронною архітектурою).
- Nova Florida Orion.
Особливості встановлення
- Перед заміною плати обов'язково вимкніть електроживлення та перекрийте подачу газу до котла.
- Під час монтажу необхідно суворо дотримуватися схеми підключення роз’ємів, щоб не пошкодити низьковольтні ланцюги датчиків.
- Плата потребує обов'язкового налаштування (програмування параметрів) під конкретну потужність та тип камери згоряння вашого котла.
- Важливо перевірити цілісність заземлення корпусу котла, оскільки електронні компоненти чутливі до статичної електрики та «блукаючих» струмів.
- Рекомендується використовувати стабілізатор напруги для захисту нової плати від перепадів у мережі.
- Після встановлення слід провести перевірку параметрів модуляції пальника за допомогою манометра.
