Опис

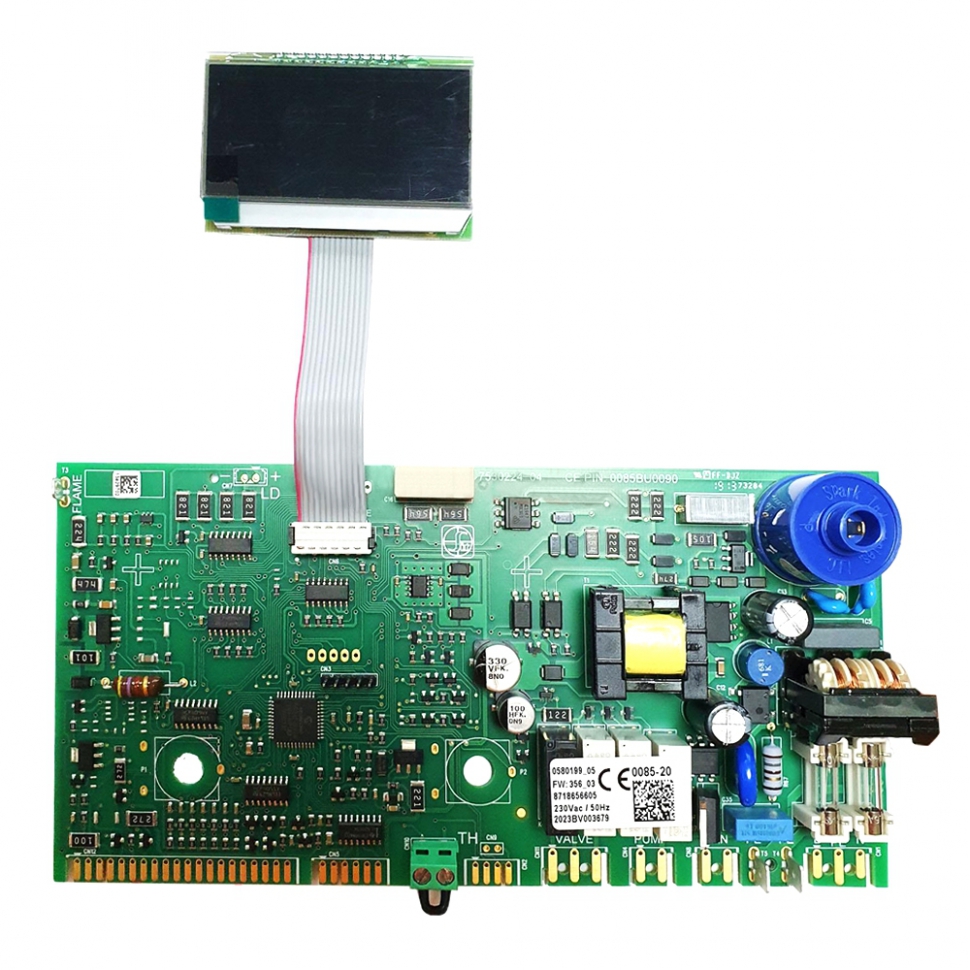

Плата управління газовий котел Buderus Logamax Plus GB012-24K, G23 8718656607 - це інтелектуальний електронний блок, розроблений для повного керування робочим циклом опалювального приладу. Плата забезпечує точну модуляцію пальника, керування циркуляційним насосом та вентилятором, а також відповідає за безпеку експлуатації, аналізуючи дані з усіх датчиків у режимі реального часу.
Технічні характеристики:
- Артикул виробника: 8718656607.
- Тип запчастини: Основна електронна плата керування (силовий модуль).
- Напруга живлення: 230 В / 50 Гц.
- Тип обладнання: Конденсаційні котли з системою попереднього змішування (Pre-mix).
- Система контролю: Мікропроцесорна логіка з підтримкою цифрового LCD-дисплея.
- Функції захисту: Контроль іонізації полум'я, антиблокування насоса, захист від замерзання та контроль димовидалення.
- Виробник: Оригінальний компонент Bosch/Buderus Thermotechnik.
Сумісність з котлами
Дана плата розроблена спеціально для конденсаційної лінійки Buderus початкового рівня:
- Buderus Logamax Plus GB012-24K (двоконтурна модель).
- Сумісна з версіями, що працюють на природному газі (G20) та зрідженому газі (G31) при відповідному налаштуванні.
Особливості встановлення
- Конфігурація (Сервісне меню): Після встановлення нової плати необхідно обов'язково налаштувати сервісні параметри (рівні 1 та 2) для відповідності потужності та типу витяжної системи, інакше котел видасть помилку конфігурації.
- Захист від перенапруги: Електроніка Buderus GB012 вкрай чутлива до якості електромережі. Використання якісного стабілізатора напруги є обов'язковою умовою для запобігання виходу з ладу мікропроцесора.
- Перевірка заземлення: Належне заземлення корпусу котла та дотримання фазування (фаза/нуль) є критичними для стабільної реєстрації сигналу іонізації; помилка фазування призведе до блокування розпалу.
- Статична електрика: Під час монтажу уникайте дотиків до електронних компонентів та доріжок руками без антистатичного захисту, щоб не пошкодити плату статичним розрядом.
- Герметичність: Переконайтеся, що всі клемні колодки щільно зафіксовані в роз'ємах, а захисний пластиковий кожух закритий герметично для захисту від пилу та вологи (конденсату).
