Опис

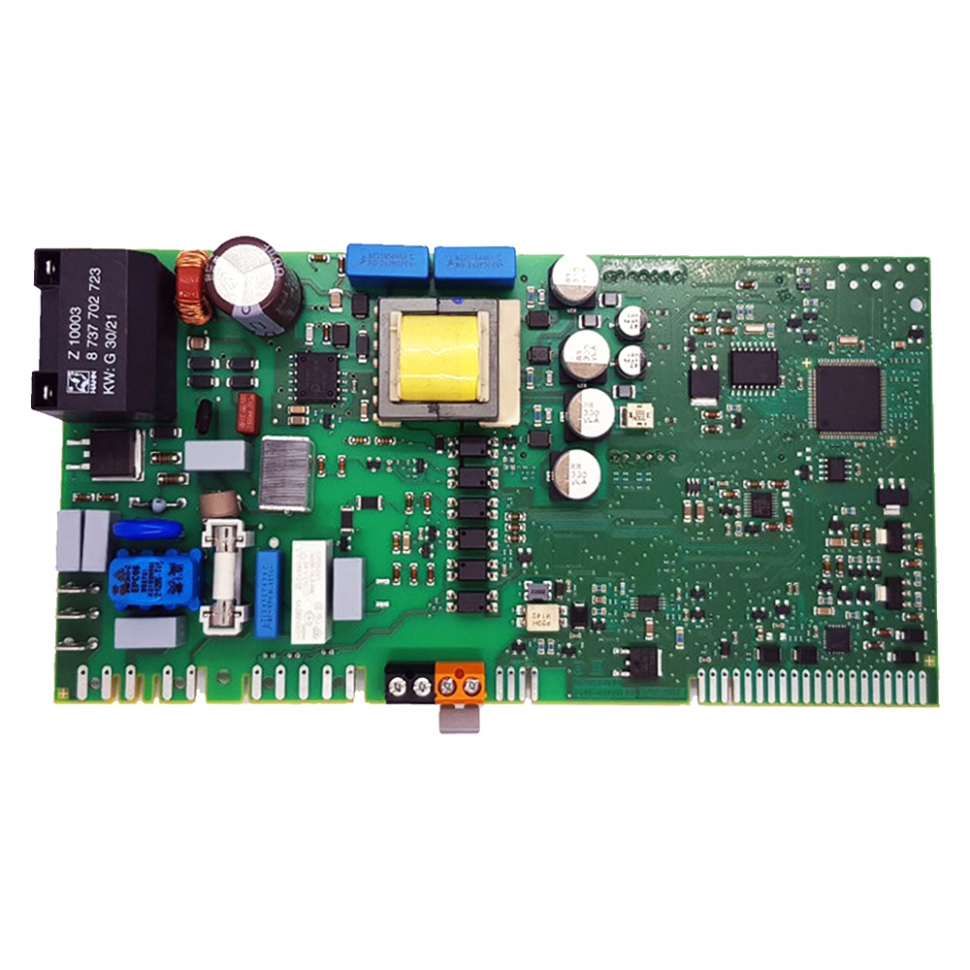

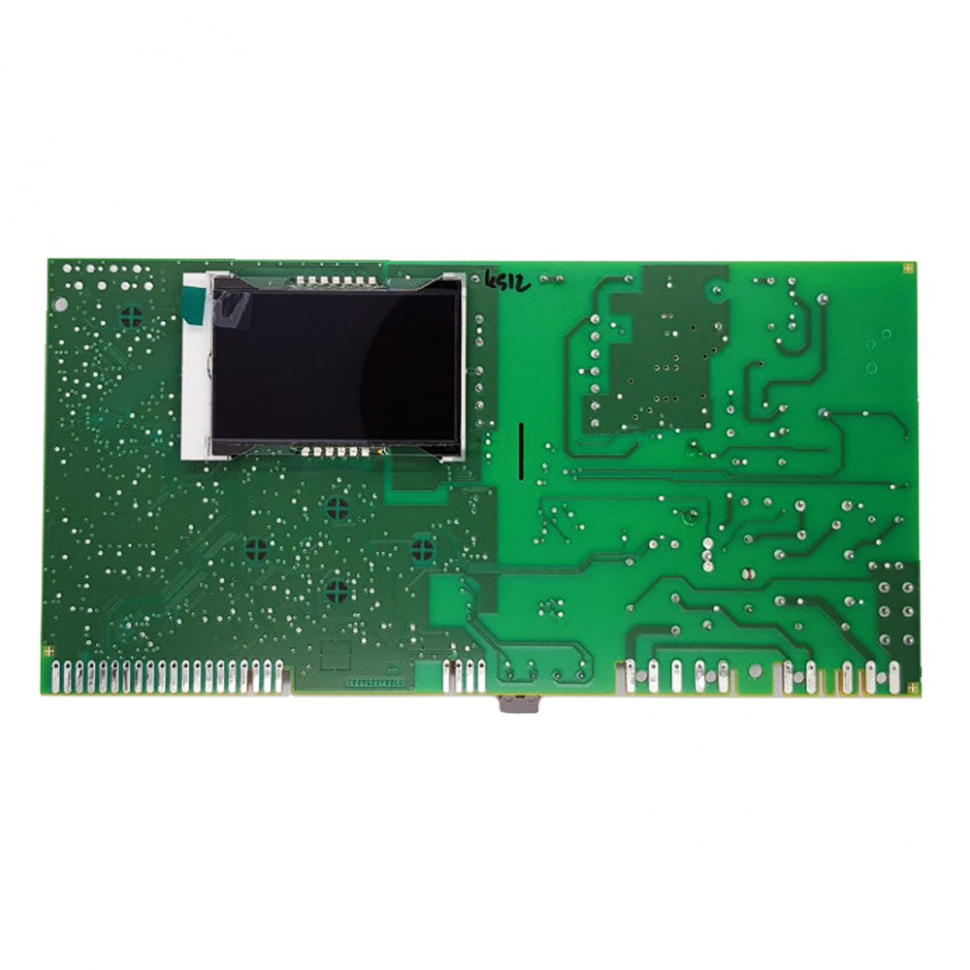

Плата керування конденсаційного котла Bosch Condens 2500 W WBC 87377077620 - це інтелектуальний електронний блок, розроблений для повного керування робочим циклом опалювального приладу. Плата забезпечує точну модуляцію пальника, керування циркуляційним насосом та вентилятором, а також відповідає за безпеку експлуатації, аналізуючи дані з усіх датчиків у режимі реального часу.
Технічні характеристики:
- Артикул виробника: 87377077620 (також може маркуватися як 8737707762).
- Тип запчастини: Основна електронна плата керування (Heatronic 3.5/4).
- Напруга живлення: 230 В / 50 Гц.
- Тип обладнання: Конденсаційні котли з повним попереднім змішуванням (Pre-mix).
- Система контролю: Мікропроцесорна логіка з підтримкою цифрових протоколів EMS / EMS Bus.
- Функції захисту: Контроль іонізації полум'я, антиблокування насоса, захист від замерзання та контроль перегріву.
- Виробник: Оригінальний компонент Bosch Thermotechnik.
Сумісність з котлами
Дана плата розроблена для лінійки конденсаційної техніки Bosch серії Condens 2500 W:
- Bosch Condens 2500 W WBC 14-1 DE (одноконтурний).
- Bosch Condens 2500 W WBC 24-1 DE (одноконтурний).
- Bosch Condens 2500 W WBC 28-1 DC (двоконтурний).
- Сумісна з моделями потужністю 14, 24 та 28 кВт, що використовують платформу Heatronic.
Особливості встановлення
- Конфігурація (Параметри): Після встановлення нової плати необхідно обов'язково налаштувати сервісні параметри (першого, другого та третього рівнів), зокрема вибрати правильний тип котла та потужність у меню 2.1A, інакше пристрій видасть системну помилку.
- Захист від перенапруги: Електроніка конденсаційних котлів Bosch надзвичайно чутлива до перепадів напруги. Використання якісного стабілізатора напруги є обов'язковою умовою для збереження ресурсу мікропроцесора.
- Перевірка заземлення: Належне заземлення корпусу котла та дотримання фазування (фаза/нуль) є критичними для стабільної роботи датчика іонізації; при помилці фазування котел буде блокувати розпал.
- Статична електрика: Під час монтажу уникайте дотиків до електронних компонентів та доріжок руками без антистатичного захисту, щоб не пошкодити плату статичним розрядом.
- Герметичність: Переконайтеся, що всі клемні колодки щільно зафіксовані, а захисний кожух плати встановлений без перекосів, що запобігає потраплянню конденсату або пилу на плату.
