Опис

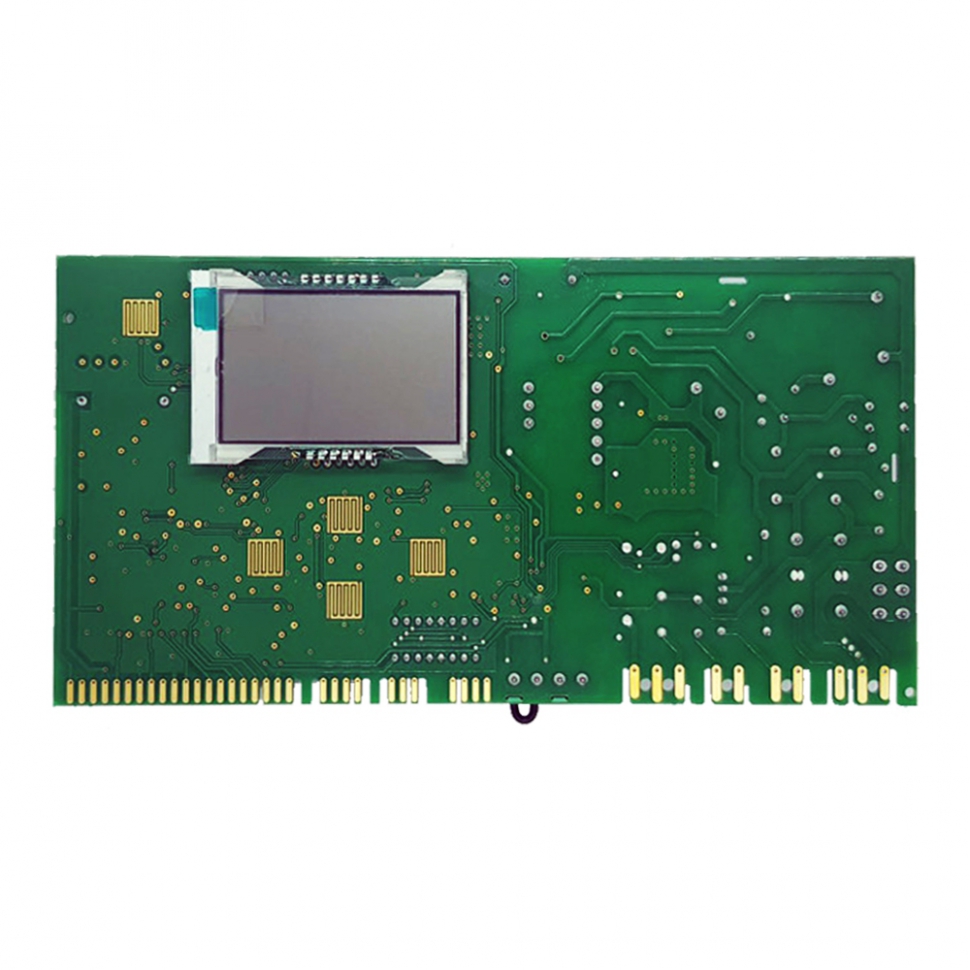

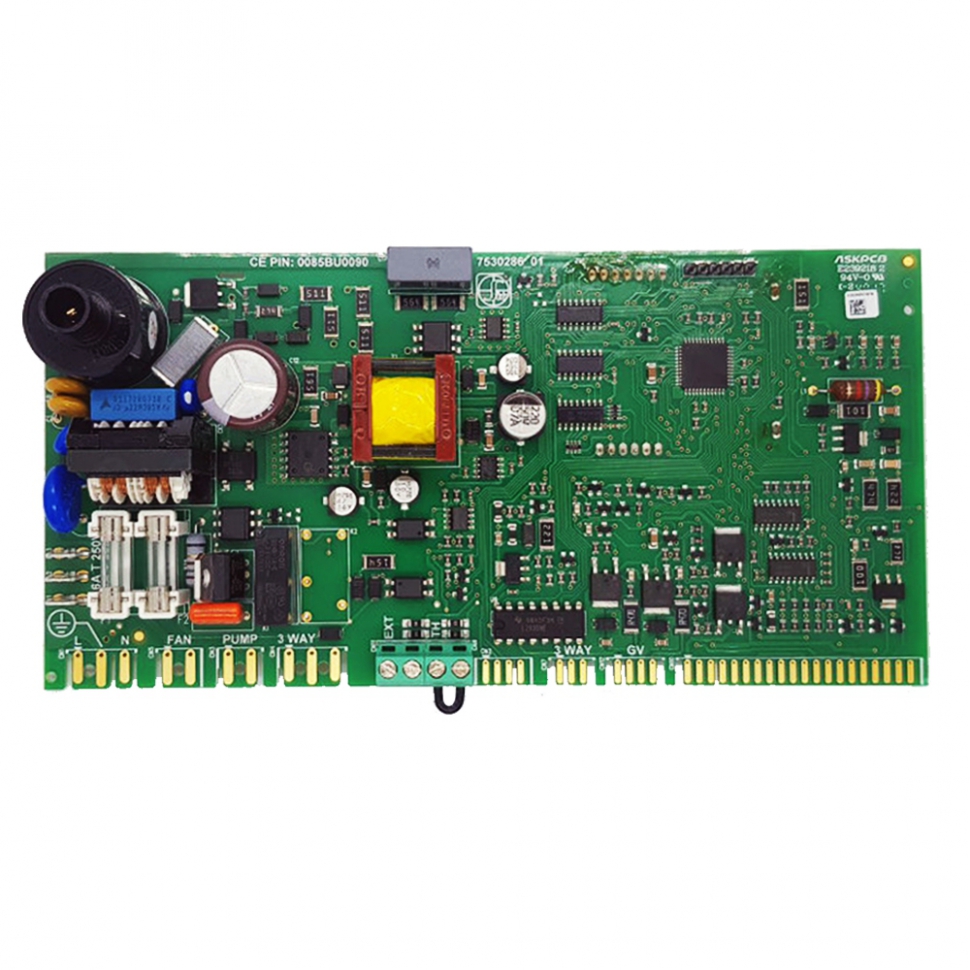

Плата керування газового котла Bosch Gaz 87186496770 (також відома за артикулами 8718649677, 8718647733, 8718643933) - це інтелектуальний електронний блок, розроблений для повного керування робочим циклом опалювального приладу. Плата забезпечує точну модуляцію пальника, керування циркуляційним насосом та вентилятором, а також відповідає за безпеку експлуатації, аналізуючи дані з усіх датчиків у режимі реального часу.
Технічні характеристики:
- Артикул виробника: 87186496770 (взаємозамінна з 8718649677, 8718647733, 8718643933).
- Тип запчастини: Основна електронна плата керування (Main PCB).
- Напруга живлення: 230 В / 50 Гц.
- Тип обладнання: Традиційні (неконденсаційні) котли серії Gaz 6000 W.
- Система контролю: Мікропроцесорне керування з підтримкою LCD-інтерфейсу.
- Функції захисту: Контроль іонізації полум'я, антиблокування насоса, захист від замерзання та контроль димовидалення.
- Виробник: Оригінальний компонент Bosch Thermotechnik.
Сумісність з котлами
Дана плата розроблена для однієї з найпопулярніших лінійок Bosch — Gaz 6000 W:
- Bosch Gaz 6000 W WBN 6000-12 C / RN (двоконтурний).
- Bosch Gaz 6000 W WBN 6000-18 C / RN (двоконтурний).
- Bosch Gaz 6000 W WBN 6000-24 C / RN (двоконтурний).
- Bosch Gaz 6000 W WBN 6000-18 / 24 H / RN (одноконтурні моделі).
- Також сумісна з аналогічними моделями лінійки Buderus Logamax U072.
Особливості встановлення
- Конфігурація сервісного меню: Після встановлення нової плати необхідно обов'язково налаштувати сервісні параметри (першого та другого рівнів), зокрема параметр 2.1A для вибору потужності та 2.1b для типу газу, інакше пристрій видасть помилку конфігурації.
- Захист від перенапруги: Електроніка Bosch Gaz 6000 вкрай чутлива до якості живлення. Використання якісного стабілізатора напруги є обов'язковою умовою для запобігання виходу з ладу мікропроцесора.
- Перевірка заземлення: Належне заземлення корпусу котла та дотримання фазування (фаза/нуль) є критичними для стабільної реєстрації сигналу іонізації; помилка фазування призведе до блокування розпалу (помилка EA).
- Статична електрика: Під час монтажу уникайте дотиків до електронних компонентів та доріжок руками без антистатичного захисту, щоб не пошкодити плату статичним розрядом.
- Герметичність боксу: Переконайтеся, що всі шлейфи щільно зафіксовані в роз'ємах, а захисний пластиковий кожух закритий герметично для захисту від пилу та вологи.
