Опис

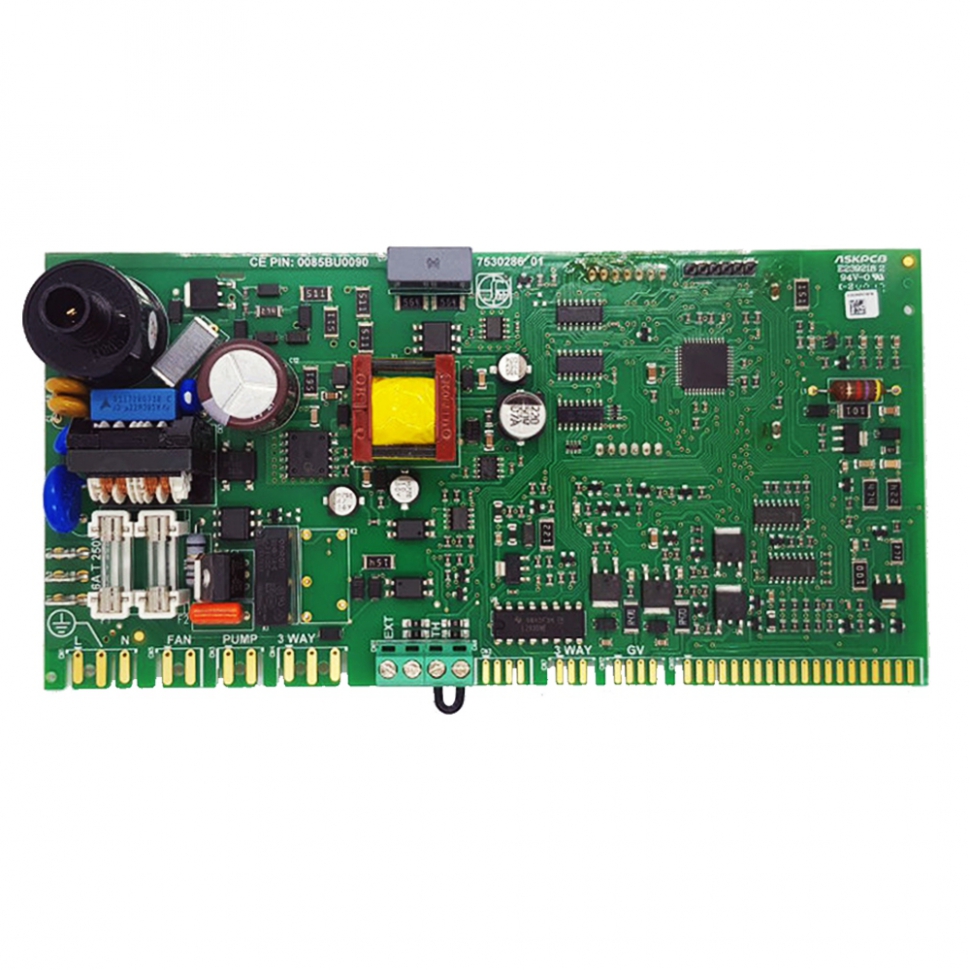

Плата керування газового котла Bosch Gaz 2000 W 24C 8718649779 - це інтелектуальний електронний блок, розроблений для повного керування робочим циклом опалювального приладу. Плата забезпечує точну модуляцію пальника, керування циркуляційним насосом та вентилятором, а також відповідає за безпеку експлуатації, аналізуючи дані з усіх датчиків у режимі реального часу.
Технічні характеристики:
- Артикул виробника: 8718649779 (взаємозамінний з кодом 87186503930).
- Тип запчастини: Основна електронна плата керування (Main PCB).
- Напруга живлення: 230 В / 50 Гц.
- Тип обладнання: Традиційні (неконденсаційні) двоконтурні котли.

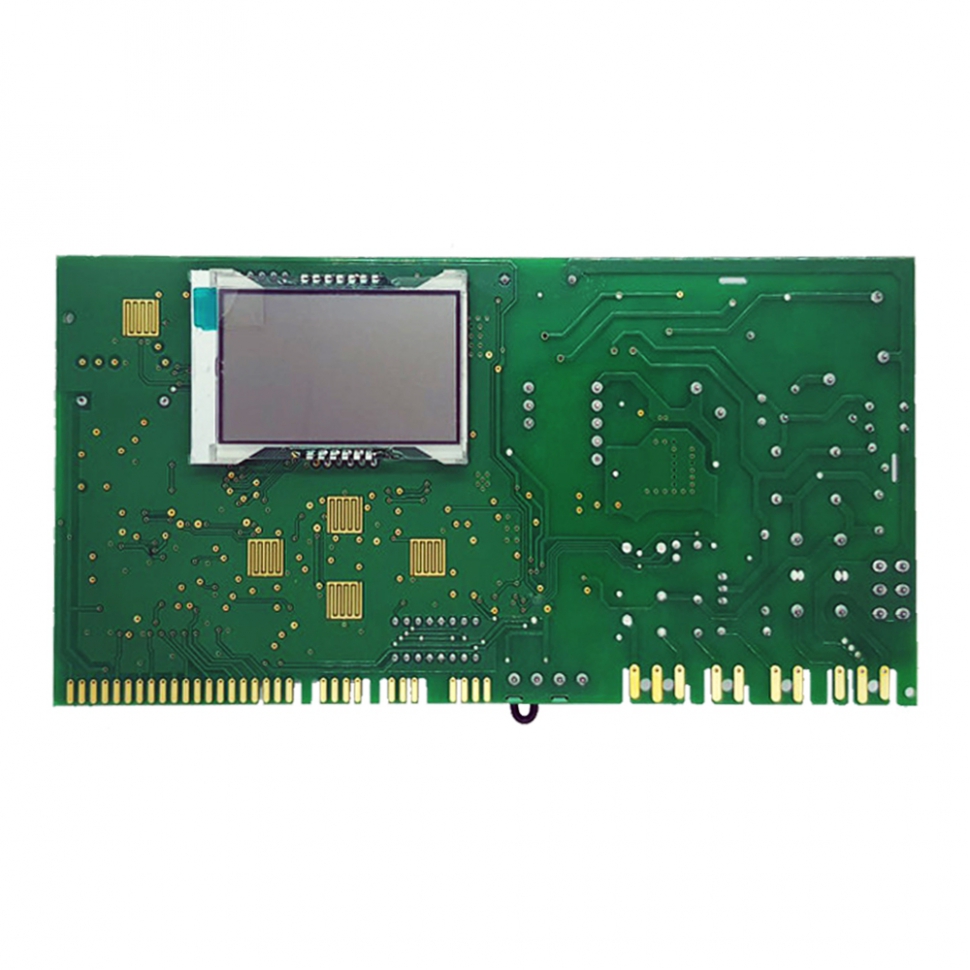

- Система контролю: Мікропроцесорна логіка з підтримкою вбудованого LCD-інтерфейсу.
- Функції захисту: Контроль іонізації полум'я, антиблокування насоса, захист від замерзання та перегріву.
- Виробник: Оригінальний компонент Bosch Thermotechnik.
Сумісність з котлами
Дана плата розроблена спеціально для побутової серії Bosch Gaz 2000 W потужністю 24 кВт:
- Bosch Gaz 2000 W WBN 2000-24 C RN (двоконтурна модель).
- Bosch Gaz 2000 W WBN 2000-24 C (модифікації для різних ринків).
- Сумісна з турбованими версіями (закрита камера згоряння).
Особливості встановлення
- Конфігурація (Параметри): Після заміни плати необхідно обов'язково налаштувати сервісні функції першого та другого рівнів (наприклад, параметр 2.1A для вибору потужності), інакше котел може працювати некоректно або видавати помилку конфігурації.
- Захист від перенапруги: Електроніка Bosch Gaz 2000 чутлива до якості живлення. Використання якісного стабілізатора напруги є обов'язковою умовою для запобігання пошкодженню мікропроцесора.
- Перевірка заземлення: Належне заземлення корпусу котла та дотримання фазування (фаза/нуль) є критичними для стабільної реєстрації сигналу іонізації; при помилці фазування котел може йти в аварійний режим після розпалу.
- Статична електрика: Під час монтажу уникайте дотиків до електронних компонентів та доріжок руками без антистатичного захисту, щоб не пошкодити плату статичним розрядом.
- Механічна фіксація: Переконайтеся, що всі клемні колодки та роз'єми датчиків NTC щільно зафіксовані, а захисний кожух встановлений герметично для захисту від пилу.
