Опис

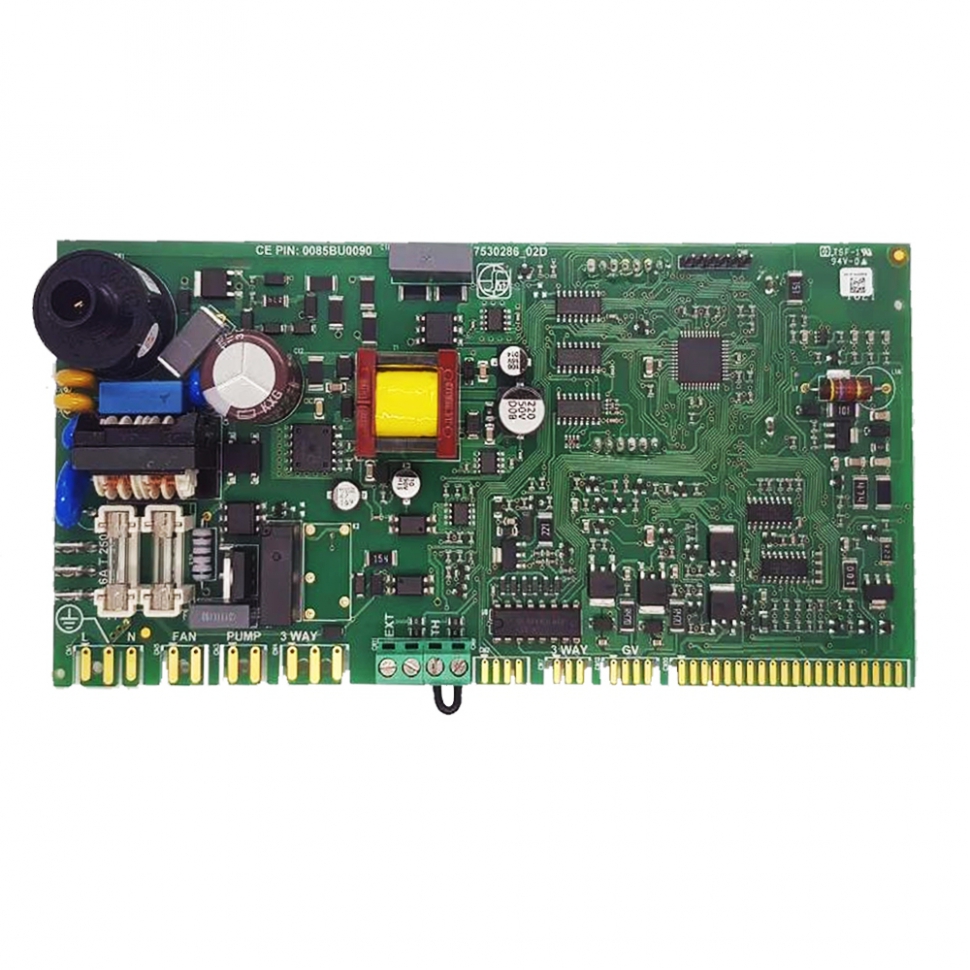

Плата керування газового котла Bosch Class/Gaz 2000 W WBN2000 8737602242 - це інтелектуальний електронний блок, розроблений для повного керування робочим циклом опалювального приладу. Плата забезпечує точну модуляцію пальника, керування циркуляційним насосом та вентилятором, а також відповідає за безпеку експлуатації, аналізуючи дані з усіх датчиків у режимі реального часу.
Технічні характеристики:
- Артикул виробника: 8737602242 (також може маркуватися як запчастина для серії WBN).
- Тип запчастини: Основна електронна плата керування.
- Напруга живлення: 230 В / 50 Гц.
- Тип обладнання: Традиційні (неконденсаційні) котли з закритою камерою згоряння.

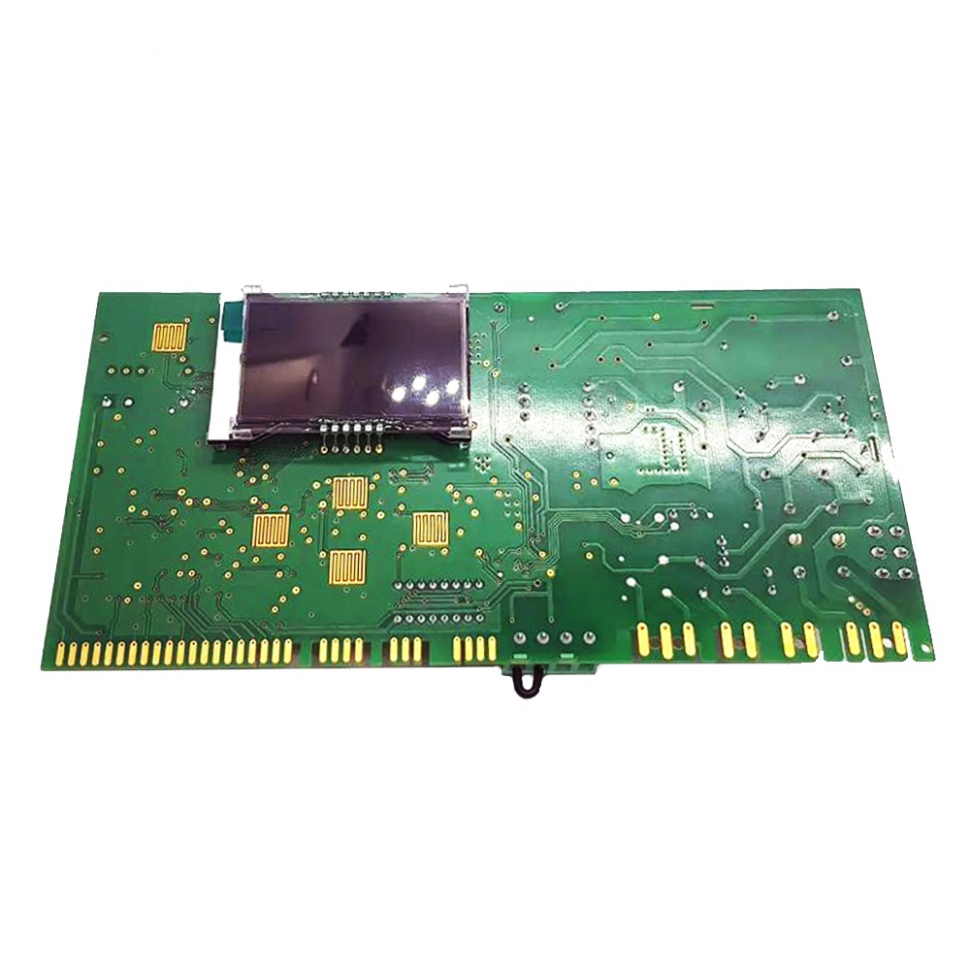

- Система контролю: Мікропроцесорна логіка з підтримкою LCD-дисплея та кнопочного інтерфейсу.
- Функції захисту: Контроль іонізації полум'я, захист від замерзання, антиблокування насоса, контроль димовидалення (диференційне реле тиску).
- Виробник: Оригінальний компонент Bosch Thermotechnik.
Сумісність з котлами
Дана плата розроблена спеціально для лінійки побутових котлів Bosch Gaz 2000 W:
- Bosch Gaz 2000 W WBN 2000-12 C/RN (двоконтурний).
- Bosch Gaz 2000 W WBN 2000-18 C/RN (двоконтурний).
- Bosch Gaz 2000 W WBN 2000-24 C/RN (двоконтурний).
- Сумісна з моделями, що працюють на природному та зрідженому газі (при відповідному налаштуванні).
Особливості встановлення
- Сервісне меню (L-параметри): Після встановлення нової плати необхідно обов'язково налаштувати сервісні параметри (рівень 1 та 2) для вибору потужності котла та типу димоходу, інакше пристрій видасть помилку конфігурації.
- Захист від перенапруги: Електроніка Bosch Gaz 2000 вкрай чутлива до перепадів напруги. Використання релейного або симісторного стабілізатора є обов'язковою умовою для збереження гарантії та ресурсу плати.
- Перевірка заземлення: Належне заземлення корпусу котла та дотримання фазування (фаза/нуль) є критичними для стабільної реєстрації сигналу іонізації; помилка фазування призведе до блокування розпалу.
- Статична електрика: Під час монтажу уникайте дотиків до електронних компонентів та мікросхем руками без антистатичного захисту, щоб не пошкодити плату статичним розрядом.
- Герметичність: Переконайтеся, що пластиковий захисний бокс плати закритий щільно, щоб запобігти потраплянню пилу та вологи на контакти реле.
