Опис

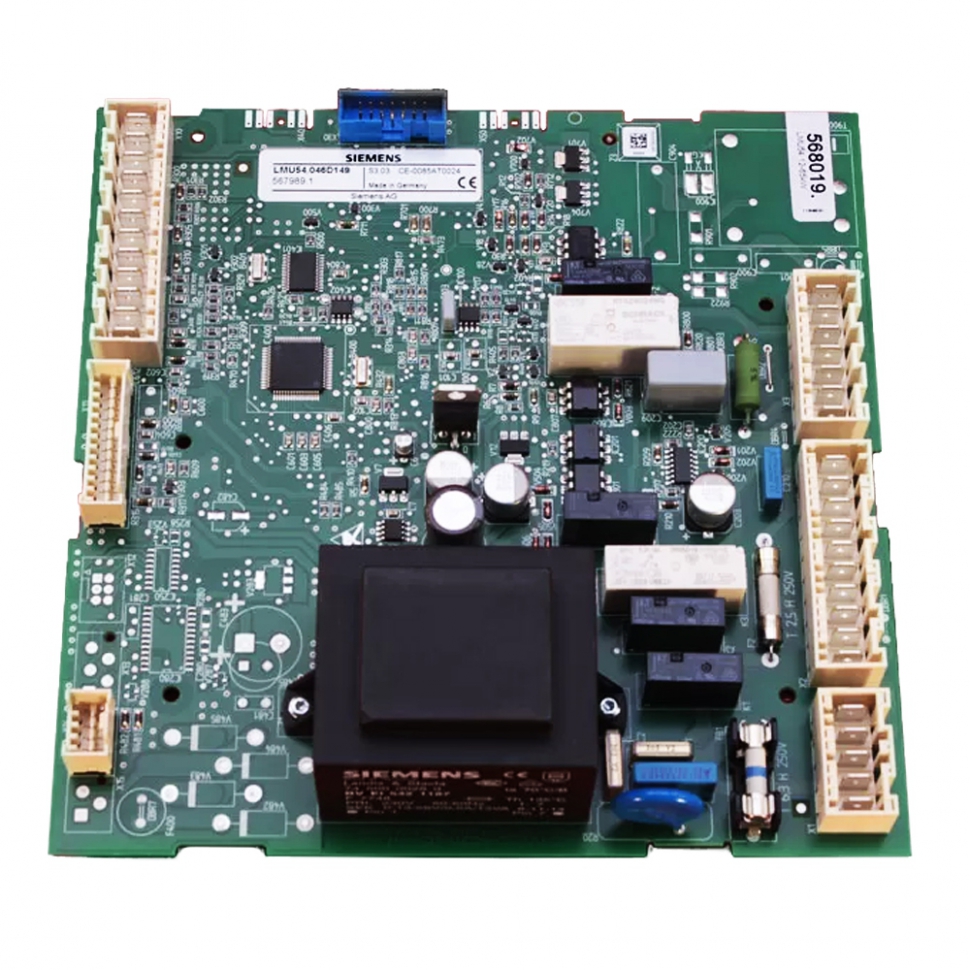

Плата управління LMU-54 SIEMENS на газовий конденсаційний котел BAXI LUNA HT 35-100 кВт 5680190 - це інтелектуальний електронний блок, розроблений для повного керування робочим циклом опалювального приладу. Плата забезпечує точну модуляцію пальника, керування циркуляційним насосом та вентилятором, а також відповідає за безпеку експлуатації, аналізуючи дані з усіх датчиків у режимі реального часу.
Технічні характеристики:
- Артикул виробника: 5680190 (тип Siemens LMU54.122B159).
- Тип запчастини: Основна електронна плата керування (силовий модуль).
- Напруга живлення: 230 В / 50 Гц.
- Тип обладнання: Конденсаційні котли високої потужності з преміксною горілкою.
- Система контролю: Мікропроцесорна логіка Siemens для складних гідравлічних схем.
- Функції захисту: Контроль іонізації полум'я, антиблокування насоса, захист від стагнації та замерзання.
- Виробник: Оригінальний компонент Siemens для BDR Thermea (BAXI).
Сумісність з котлами
Дана плата розроблена для професійної серії конденсаційних котлів BAXI високої потужності:
- Baxi Luna HT 1.350 / 1.450 / 1.550.
- Baxi Luna HT 1.650 / 1.850 / 1.100.
- Моделі, що працюють як окремо, так і у складі каскадних котелень.
Особливості встановлення
- Конфігурація (Параметри): Після заміни плати необхідно обов'язково перевірити та налаштувати сервісні параметри (H-меню) для узгодження обертів вентилятора з потужністю конкретного теплообмінника.
- Захист від перенапруги: Електроніка Siemens LMU54 вкрай чутлива до якості живлення. Використання інверторного стабілізатора напруги є обов'язковою умовою для запобігання програмним збоям.
- Перевірка заземлення: Належне заземлення корпусу котла є критичним для коректної роботи датчика іонізації; при поганому контакті плата буде блокувати роботу через помилку розпалу.
- Статична електрика: Під час монтажу уникайте прямого контакту рук з електронними компонентами та доріжками на текстоліті без антистатичного захисту.
- Синхронізація з дисплеєм: Переконайтеся, що шлейф зв'язку між силовою платою та платою інтерфейсу надійно зафіксований, інакше система видасть помилку комунікації.
