Опис

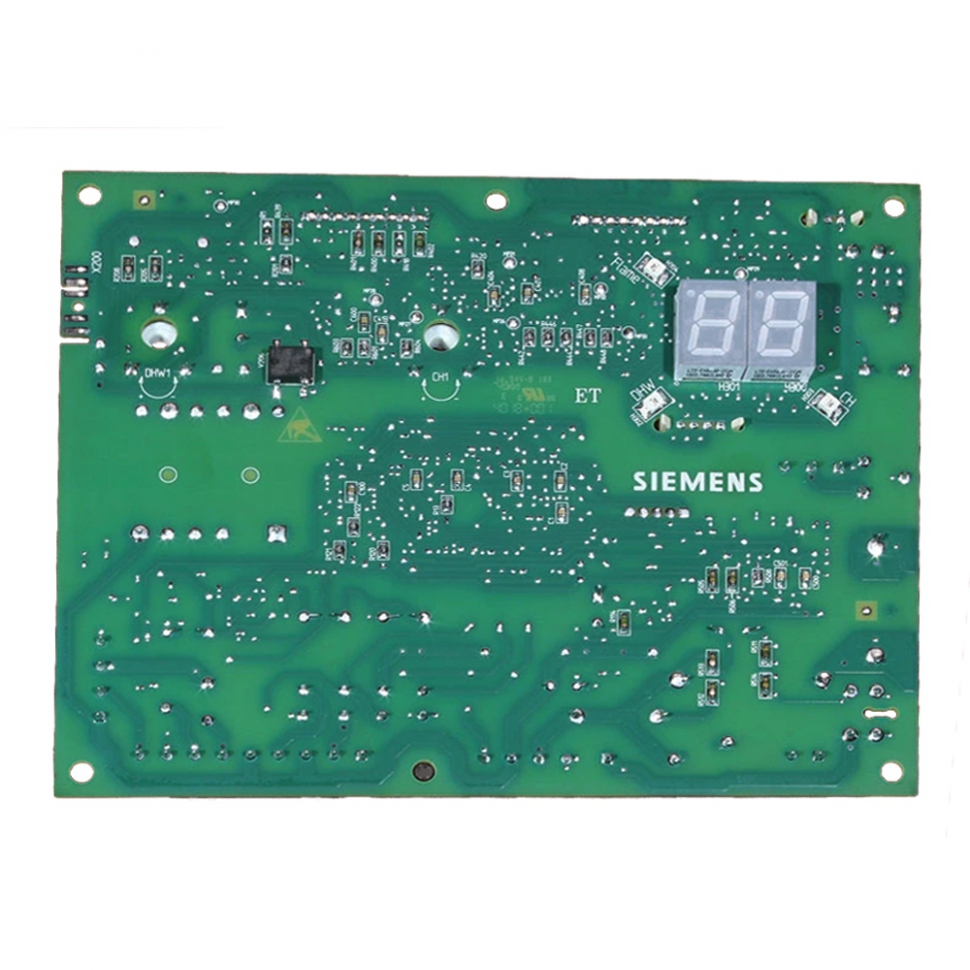

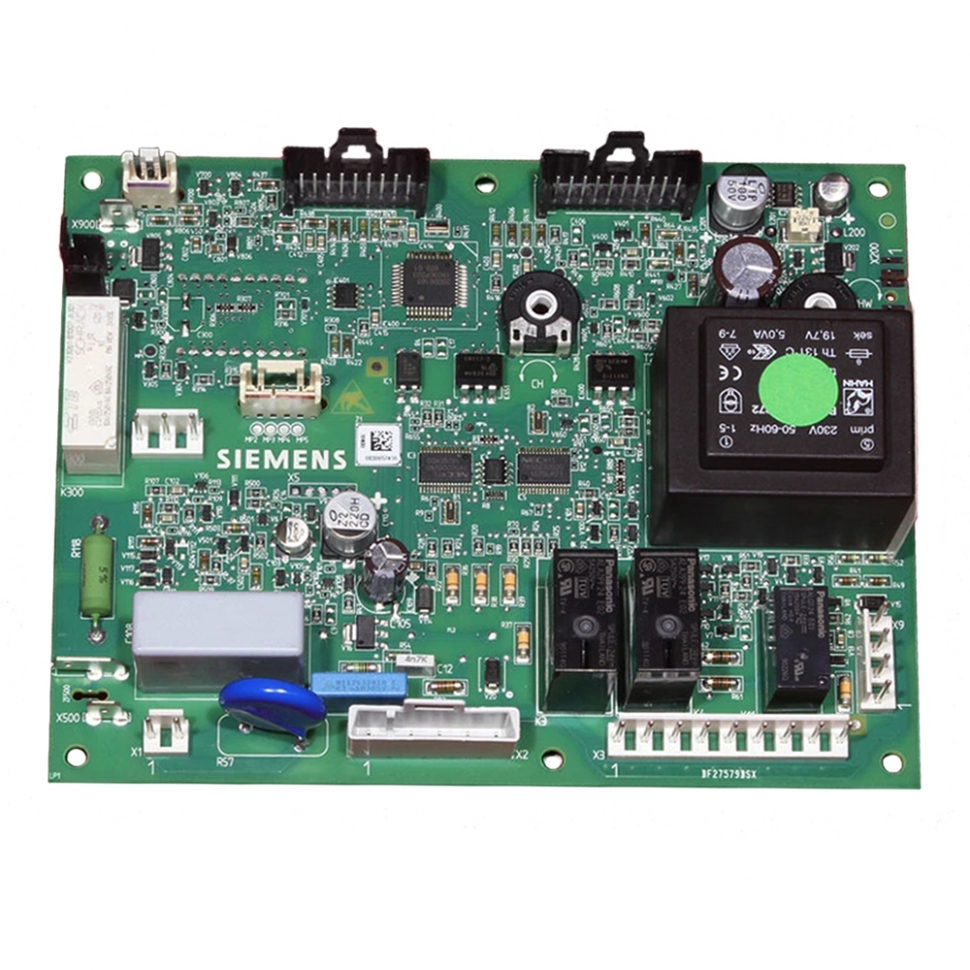

Плата керування LMU33 SIEMENS на газовий котел BAXI PRIME HT 5703660 - це інтелектуальний електронний блок, розроблений для повного керування робочим циклом опалювального приладу. Плата забезпечує точну модуляцію пальника, керування циркуляційним насосом та вентилятором, а також відповідає за безпеку експлуатації, аналізуючи дані з усіх датчиків у режимі реального часу.
Технічні характеристики:
- Артикул виробника: 5703660 (тип моделі Siemens LMU33.151B150).
- Тип запчастини: Основна електронна плата керування (силовий модуль).
- Напруга живлення: 230 В / 50 Гц.
- Тип обладнання: Конденсаційні котли з системою попереднього змішування (pre-mix).
- Система контролю: Мікропроцесорна логіка Siemens для керування процесом горіння та гідравлікою.
- Функції захисту: Контроль іонізації полум'я, антиблокування насоса, захист від замерзання, контроль температурних датчиків NTC.
- Виробник: Оригінальний компонент Siemens для BDR Thermea (BAXI).
Сумісність з котлами
Дана плата розроблена спеціально для конденсаційної лінійки BAXI перших поколінь:
- Baxi Prime HT 240.
- Baxi Prime HT 280.
- Baxi Prime HT 330.
- Baxi Prime HT 1.120 / 1.240 / 1.280 (одноконтурні моделі).
- Також може використовуватися в аналогічних моделях бренду Westen (серія Prime condensation).
Особливості встановлення
- Конфігурація (Параметри): Після заміни плати необхідно обов'язково перевірити налаштування сервісних параметрів через панель керування, щоб адаптувати блок до конкретної потужності вентилятора та типу газового клапана.
- Захист від перенапруги: Електроніка Siemens LMU вкрай чутлива до якості електромережі. Використання інверторного стабілізатора напруги є обов'язковою умовою для запобігання програмним збоям та виходу з ладу силових реле.
- Перевірка заземлення: Належне заземлення корпусу котла є критичним для стабільної реєстрації сигналу іонізації; при поганому контакті плата буде блокувати роботу через помилку розпалу.
- Статична електрика: Під час монтажу уникайте дотиків до мікросхем та відкритих доріжок руками без антистатичного захисту, щоб не пошкодити плату статичним розрядом.
- Герметичність: Оскільки конденсаційні котли працюють у специфічних режимах, переконайтеся, що всі клемні колодки щільно зафіксовані, а захисний кожух встановлений без перекосів для захисту від пилу та вологи.
