Опис

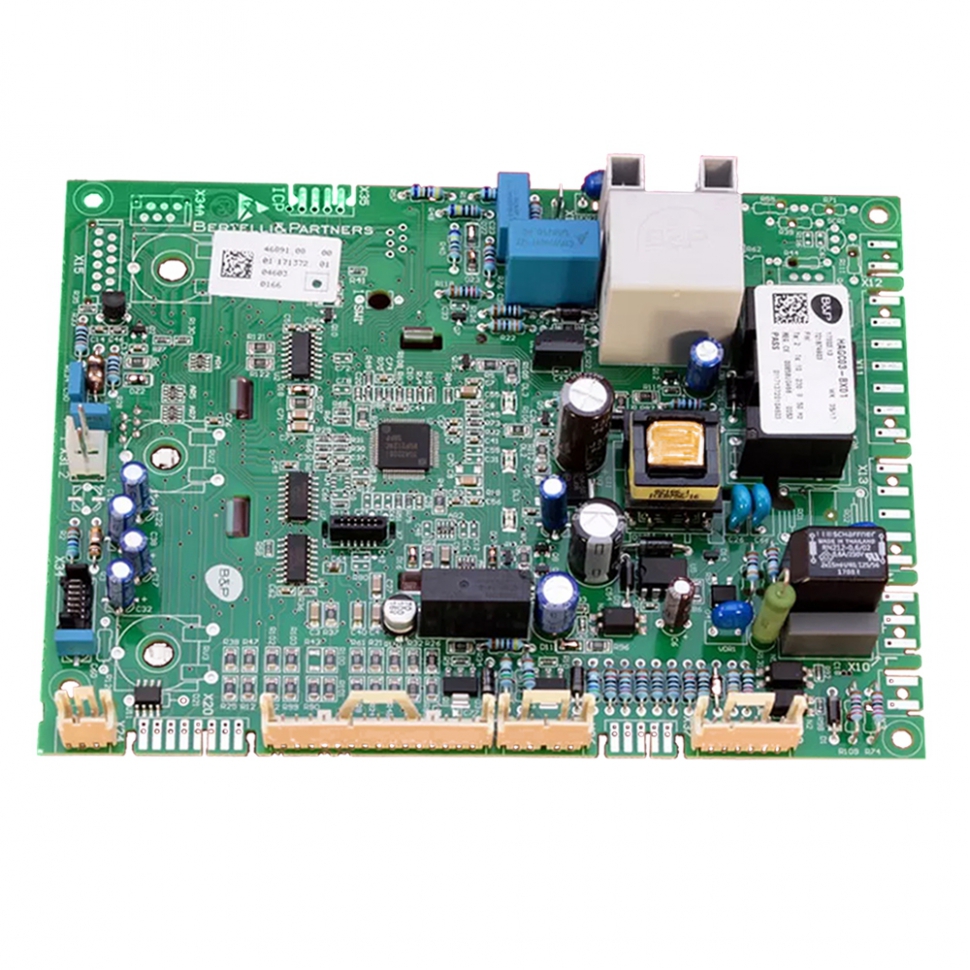

Плата управління газовий котел BAXI LUNA/NUVOLA DUO-TEC, DUO-TEC COMPACT 722233100 - це інтелектуальний електронний блок, розроблений для повного керування робочим циклом опалювального приладу. Плата забезпечує точну модуляцію пальника, керування циркуляційним насосом та вентилятором, а також відповідає за безпеку експлуатації, аналізуючи дані з усіх датчиків у режимі реального часу.
Технічні характеристики:
- Артикул виробника: 722233100 (замінює артикули 710591300, 711475100).
- Тип запчастини: Основна електронна плата керування (силовий модуль).
- Напруга живлення: 230 В / 50 Гц.
- Тип обладнання: Конденсаційні котли з системою адаптивного контролю горіння.
- Система контролю: Мікропроцесорна технологія Think! з підтримкою протоколу OpenTherm.
- Функції захисту: Автоматичне налаштування параметрів газу, контроль іонізації, захист від замерзання та блокування насоса.
- Виробник: Оригінальний компонент BDR Thermea (BAXI).
Сумісність з котлами
Дана плата розроблена для сучасних конденсаційних лінійок BAXI з широким діапазоном модуляції:
- Baxi Luna Duo-tec 1.12 / 1.24 / 1.28 / 24 / 28 / 33 / 40.
- Baxi Luna Duo-tec+ / MP (моделі відповідної потужності).
- Baxi Nuvola Duo-tec 16 / 24 / 33 (моделі з вбудованим бойлером).
- Baxi Duo-tec Compact 20 / 24 / 28.
Особливості встановлення
- Автоматичне калібрування: Оскільки серія Duo-tec оснащена системою GAC (Gas Adaptive Control), після заміни плати необхідно запустити процедуру автоматичного калібрування через сервісне меню для правильного налаштування суміші газ-повітря.
- Захист від перенапруги: Електроніка конденсаційних котлів надзвичайно чутлива до якості мережі. Використання інверторного стабілізатора напруги є критично важливою умовою для збереження ресурсу плати.
- Перевірка заземлення: Для коректної роботи системи контролю горіння обов'язкова наявність якісного заземлення (напруга між нулем та землею не повинна перевищувати 1-2 В).
- Статична електрика: Під час монтажу уникайте прямого контакту рук з електронними компонентами на текстоліті без антистатичного захисту.
- Оновлення конфігурації: У деяких випадках може знадобитися встановлення параметрів "CN1" та "CN2", що вказані на корпусі котла або старій платі, для ідентифікації моделі.
