Опис

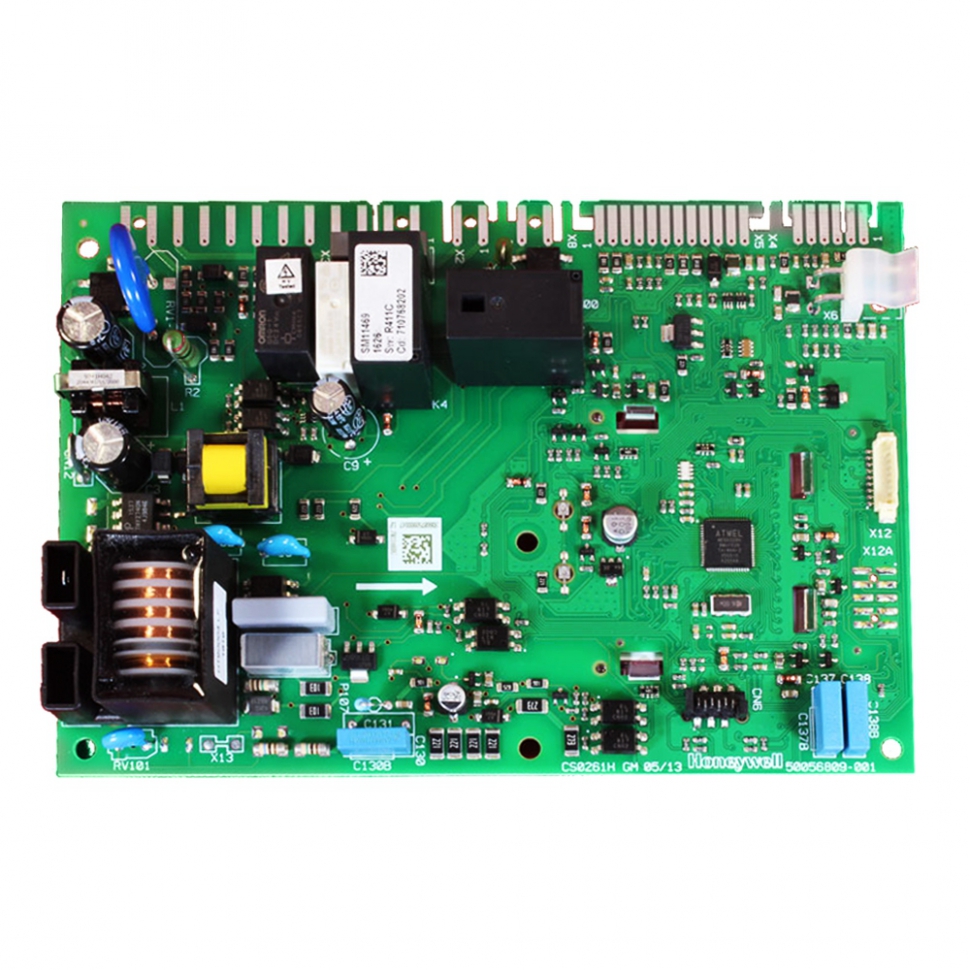

Плата керування на газовий котел BAXI Fourtech, Ecofour 5702450 - це інтелектуальний електронний блок, розроблений для повного керування робочим циклом опалювального приладу. Плата забезпечує точну модуляцію пальника, керування циркуляційним насосом та вентилятором, а також відповідає за безпеку експлуатації, аналізуючи дані з усіх датчиків у режимі реального часу.
Технічні характеристики:
- Артикул виробника: 5702450 (може замінювати артикули 5694450, 710825400).
- Тип запчастини: Основна електронна плата керування (силовий модуль).
- Напруга живлення: 230 В / 50 Гц.
- Тип обладнання: Традиційні (неконденсаційні) котли четвертого покоління.

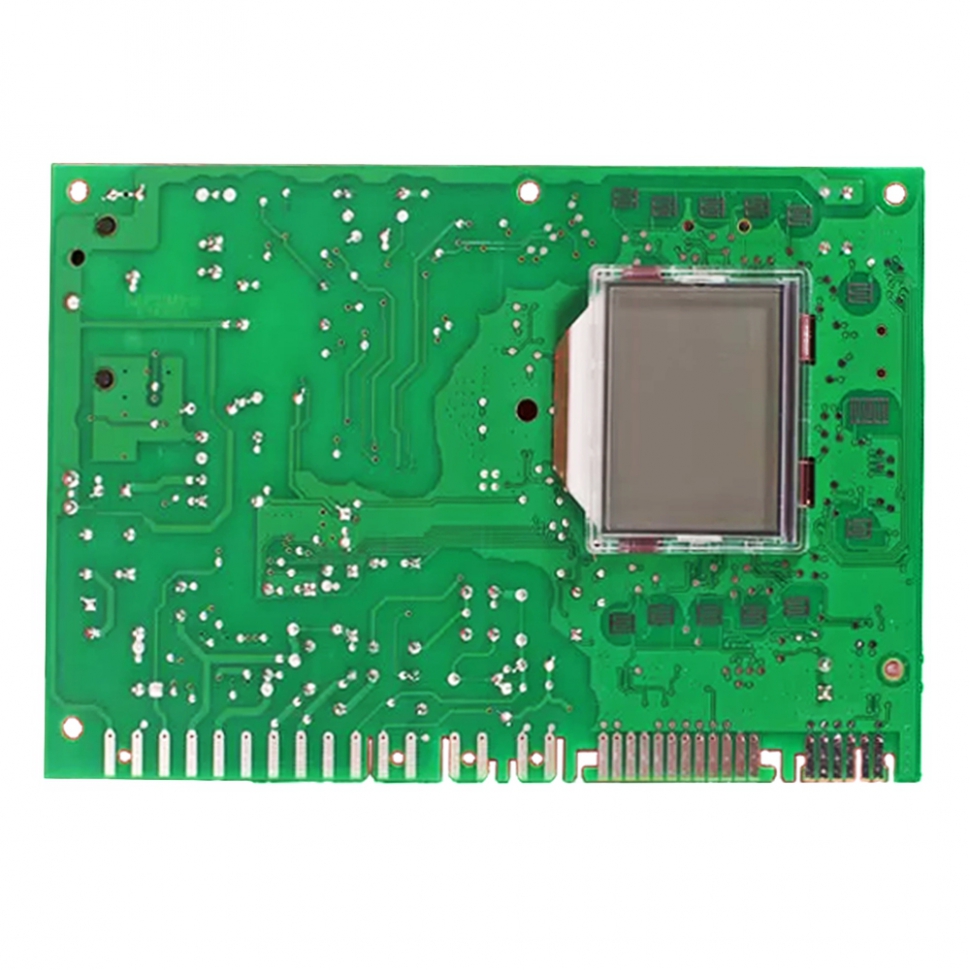

- Система контролю: Мікропроцесорна логіка з виведенням інформації на LCD-дисплей.
- Функції захисту: Контроль іонізації полум'я, антиблокування насоса, захист від замерзання та контроль тяги.
- Виробник: Оригінальний компонент BDR Thermea (BAXI).
Сумісність з котлами
Дана плата розроблена для компактних серій котлів BAXI та Westen з цифровим інтерфейсом:
- Baxi Fourtech 24 i / 24 Fi.
- Baxi Ecofour 24 i / 24 Fi.
- Baxi Eco4s 10 / 18 / 24 F.
- Westen Pulsar D 24 i / 24 Fi.
- Підходить як для двоконтурних, так і для одноконтурних моделей (1.14 / 1.24).
Особливості встановлення
- Конфігурація (Параметри): Після заміни плати необхідно обов'язково налаштувати сервісні параметри (F-меню) для вибору типу камери згоряння (F03) та потужності котла, інакше пристрій видаватиме помилку.
- Захист від перенапруги: Електроніка серії Fourtech дуже чутлива до стрибків напруги. Використання якісного стабілізатора напруги є обов'язковою умовою для запобігання виходу з ладу мікропроцесора.
- Перевірка заземлення: Належне заземлення корпусу котла та дотримання фазування (фаза/нуль) є критичними для стабільної реєстрації сигналу іонізації полум'я.
- Статична електрика: Під час монтажу уникайте дотиків до електронних компонентів та доріжок руками без антистатичного захисту, щоб не пошкодити плату статичним розрядом.
- Герметичність: Переконайтеся, що всі клемні колодки щільно зафіксовані в роз'ємах, а пластиковий кожух встановлений без перекосів для захисту від пилу та вологи.
