Опис

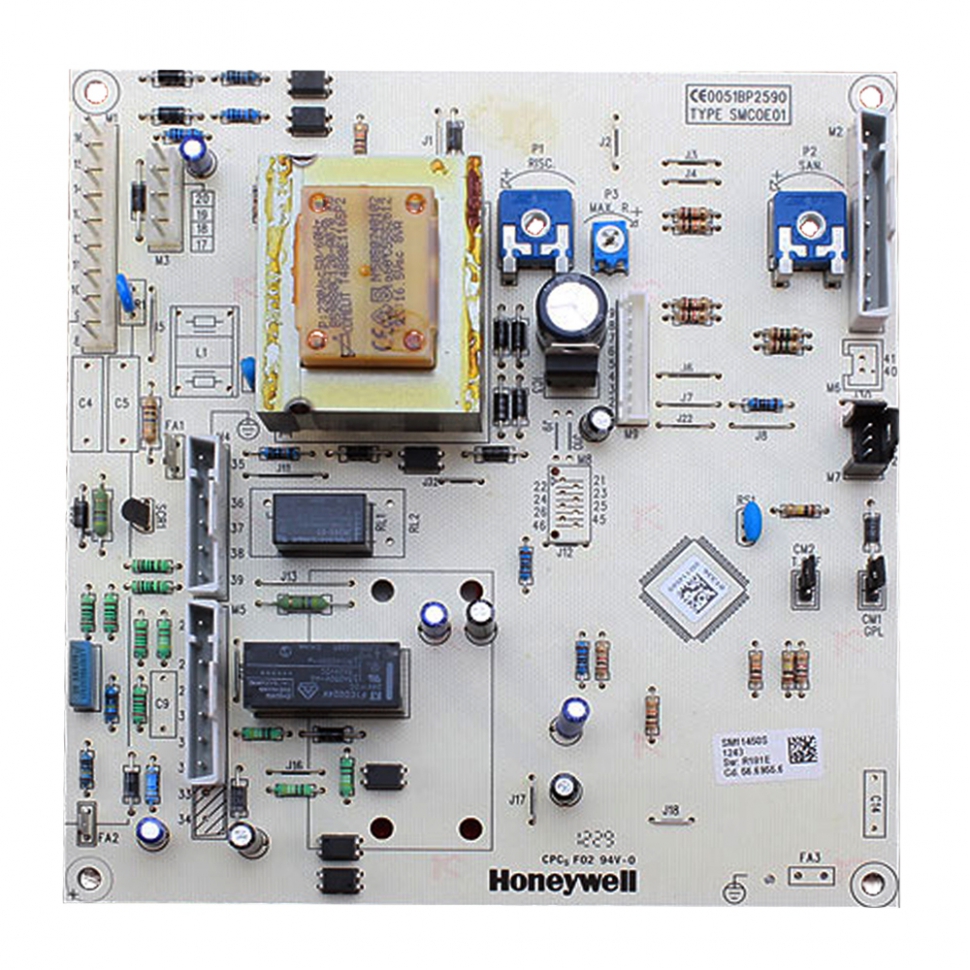

Плата керування на газовий котел Baxi Eco, Westen Energy 5669550 SM11450 - це інтелектуальний електронний блок, розроблений для повного керування робочим циклом опалювального приладу. Плата забезпечує точну модуляцію пальника, керування циркуляційним насосом та вентилятором, а також відповідає за безпеку експлуатації, аналізуючи дані з усіх датчиків у режимі реального часу.
Технічні характеристики:
- Артикул виробника: 5669550 (тип моделі SM11450).
- Тип запчастини: Основна електронна плата керування (силовий модуль).
- Напруга живлення: 230 В / 50 Гц.
- Тип обладнання: Традиційні (неконденсаційні) котли з аналоговим керуванням.
- Система контролю: Мікропроцесорна логіка з механічними регуляторами-потенціометрами.
- Функції захисту: Контроль іонізації полум'я, антиблокування насоса, захист від замерзання та контроль тяги.
- Виробник: Оригінальний компонент BDR Thermea (Baxi/Westen).
Сумісність з котлами
Дана плата розроблена для класичних лінійок котлів Baxi та Westen перших поколінь:
- Baxi Eco 240 i / 240 Fi (моделі з ручками-регуляторами).
- Baxi Eco 280 i / 280 Fi.
- Westen Energy 240 i / 240 Fi.
- Westen Energy 280 i / 280 Fi.
- Підходить для версій як з відкритою (i), так і з закритою (Fi) камерою згоряння.
Особливості встановлення
- Налаштування потенціометрів: Після монтажу нової плати необхідно перевірити та за потреби відрегулювати положення потенціометрів (тримерів) на текстоліті для встановлення потужності розпалу та максимального тиску газу.
- Захист від перенапруги: Плати серії SM11450 дуже чутливі до стрибків напруги. Використання якісного стабілізатора напруги є обов'язковою умовою для запобігання виходу з ладу процесора.
- Перевірка заземлення: Належне заземлення корпусу котла та дотримання фазування (фаза/нуль) є критичними для коректної роботи датчика іонізації (контролю полум'я).
- Статична електрика: Під час встановлення уникайте прямого контакту рук з електронними компонентами та доріжками на платі без антистатичного захисту.
- Механічна фіксація: Переконайтеся, що всі клемні колодки щільно зафіксовані в роз'ємах, а плата надійно закріплена в пластиковому корпусі для уникнення вібрацій та потрапляння пилу.
