Опис

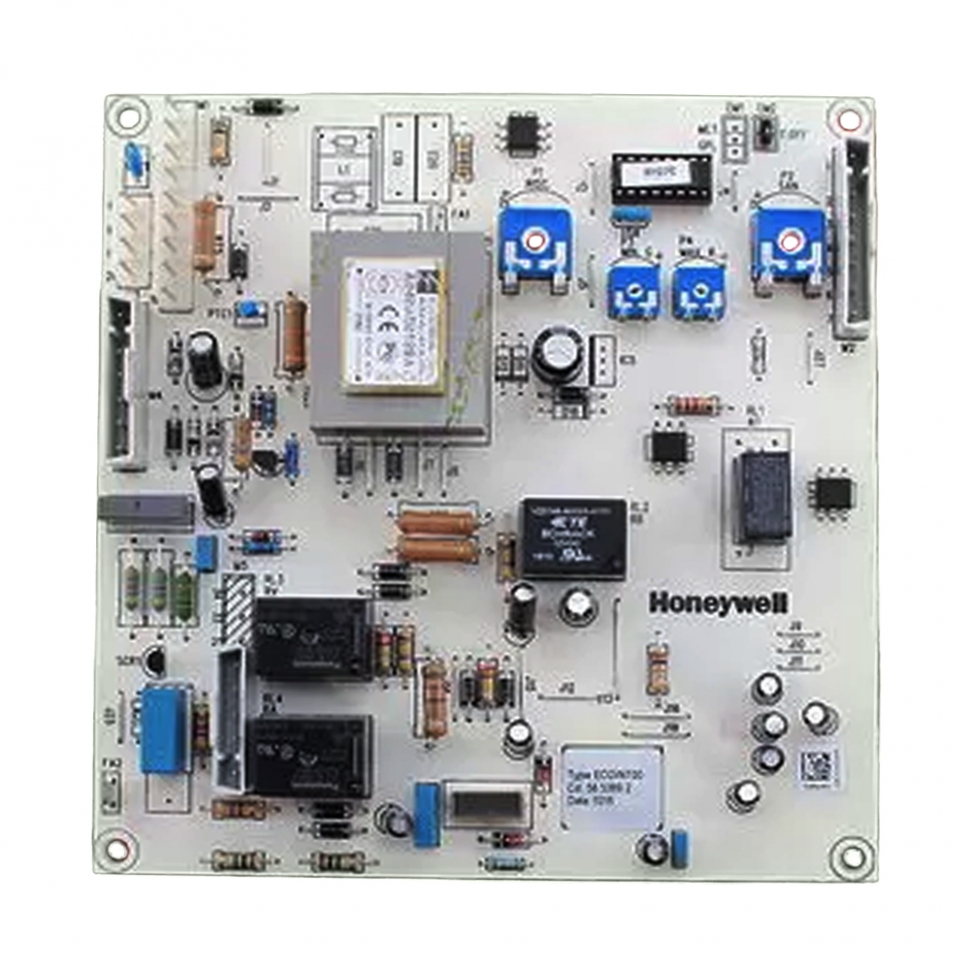

Плата керування на газовий котел Baxi Eco, Westen Energy 5653890 - це інтелектуальний електронний блок, розроблений для повного керування робочим циклом опалювального приладу. Плата забезпечує точну модуляцію пальника, керування циркуляційним насосом та вентилятором, а також відповідає за безпеку експлуатації, аналізуючи дані з усіх датчиків у режимі реального часу.
Технічні характеристики:
- Артикул виробника: 5653890 (може замінювати артикули 5646340, 5653800).
- Тип запчастини: Основна електронна плата керування (силовий модуль).
- Напруга живлення: 230 В / 50 Гц.
- Тип обладнання: Традиційні (неконденсаційні) котли перших поколінь.
- Система контролю: Аналогово-цифрове керування з механічними регуляторами (потенціометрами).
- Функції захисту: Контроль іонізації полум'я, захист від замерзання, антиблокування насоса та контроль тяги.
- Виробник: Оригінальний компонент BDR Thermea (Baxi/Westen).
Сумісність з котлами
Дана плата розроблена для класичних лінійок котлів Baxi та Westen з ручками-регуляторами на панелі:
- Baxi Eco 240 i / 240 Fi.
- Baxi Eco 280 i / 280 Fi.
- Westen Energy 240 i / 240 Fi.
- Westen Energy 280 i / 280 Fi.
- Підходить як для моделей з відкритою (i), так і з закритою (Fi) камерою згоряння.
Особливості встановлення
- Налаштування потужності: Після монтажу необхідно перевірити та за потреби відрегулювати положення потенціометрів на платі для встановлення максимальної потужності опалення та плавного розпалу.
- Захист від перенапруги: Плати серій Eco та Energy вкрай чутливі до якості мережі. Використання якісного стабілізатора напруги є обов'язковою умовою для запобігання перегоранню силових реле та мікросхем.
- Перевірка заземлення: Належне заземлення корпусу котла та дотримання фазування (фаза/нуль) є критичними для стабільної реєстрації сигналу іонізації; помилка фазування призведе до блокування котла.
- Статична електрика: Під час встановлення уникайте прямого контакту рук з електронними компонентами та доріжками на текстоліті без антистатичного захисту.
- Герметичність: Переконайтеся, що всі клемні колодки щільно зафіксовані в роз'ємах, а пластиковий захисний кожух встановлений без перекосів для захисту від пилу та випадкових бризок.
