Опис

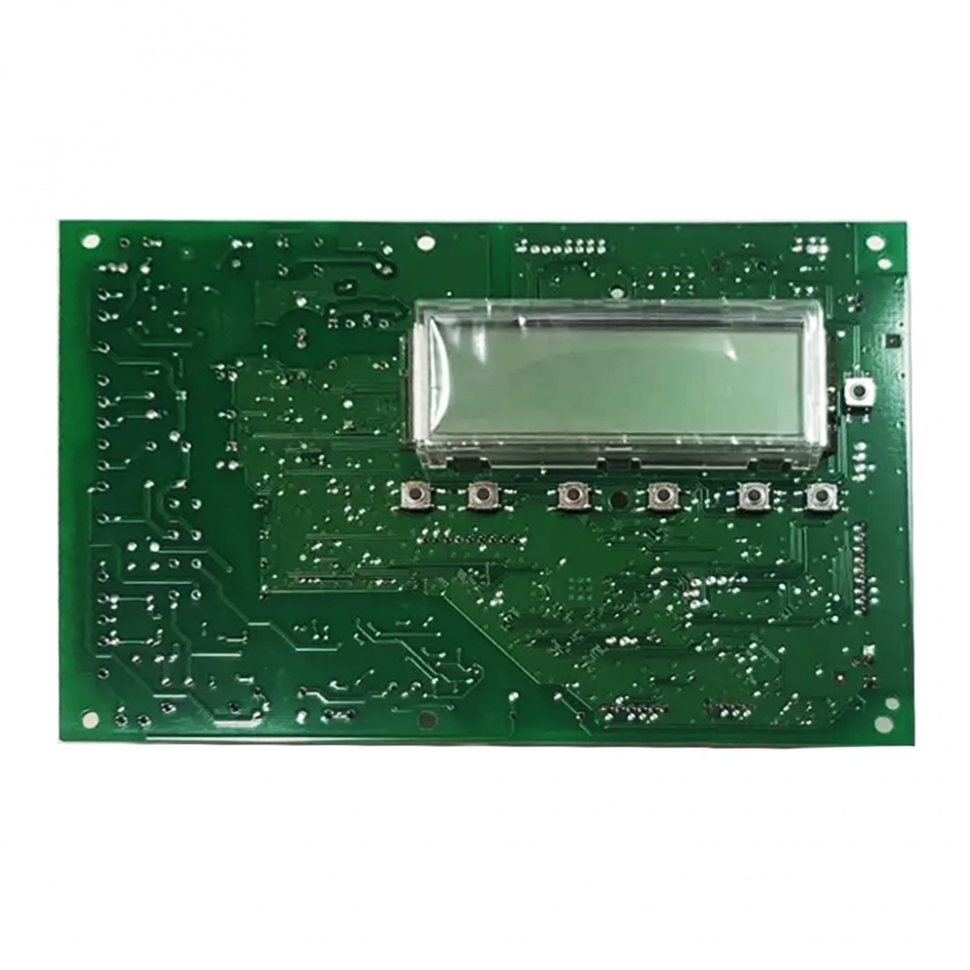

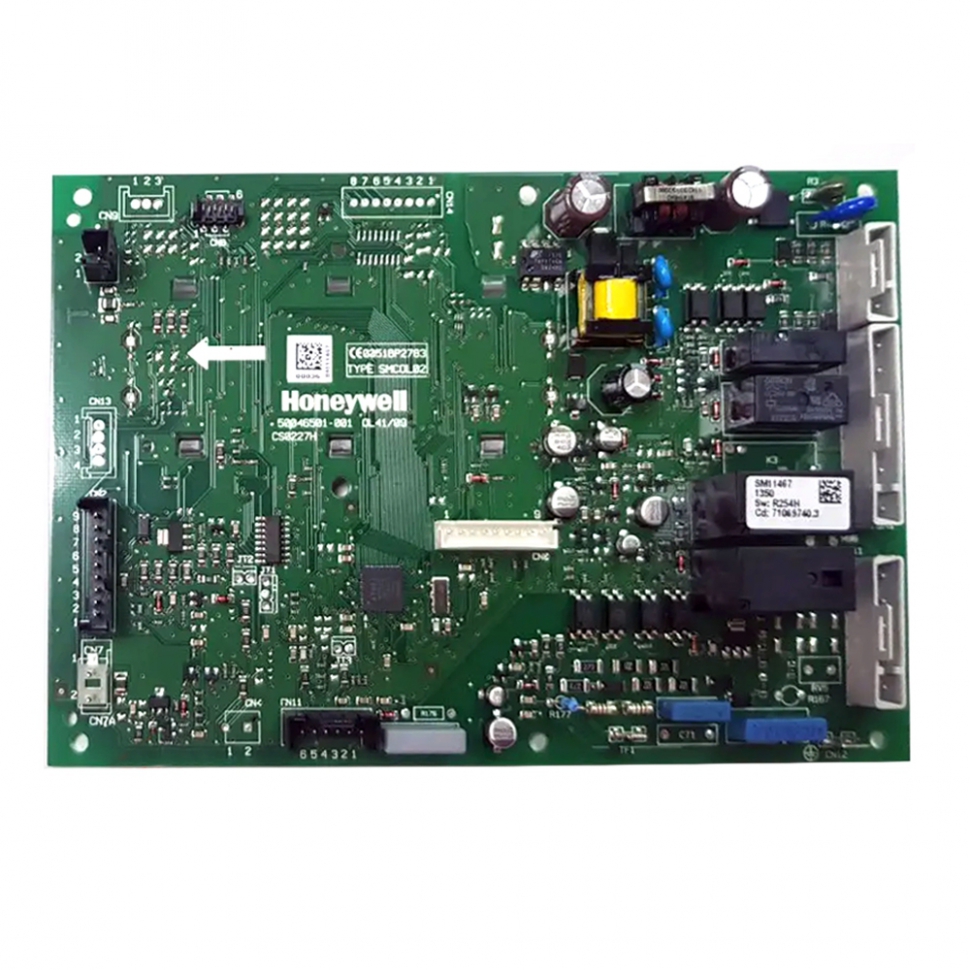

Плата керування Honeywell на газовий котел Westen STAR DIGIT, BAXI LUNA-3, NUVOLA-3 5687010 - це інтелектуальний електронний блок, розроблений для повного керування робочим циклом опалювального приладу. Плата забезпечує точну модуляцію пальника, керування циркуляційним насосом та вентилятором, а також відповідає за безпеку експлуатації, аналізуючи дані з усіх датчиків у режимі реального часу.
Технічні характеристики:
- Артикул виробника: 5687010 (може замінювати артикули 5672520, 710825300).
- Тип запчастини: Основна електронна плата керування (виробник Honeywell).
- Напруга живлення: 230 В / 50 Гц.
- Тип обладнання: Традиційні (неконденсаційні) котли преміум-класу.
- Система контролю: Мікропроцесорна логіка з підтримкою вбудованого або виносного LCD-дисплея.
- Функції захисту: Контроль іонізації полум'я, антизамерзання, антиблокування насоса та триходового клапана.
- Виробник: Оригінальний компонент Honeywell для BDR Thermea (Baxi/Westen).
Сумісність з котлами
Дана плата є універсальною для декількох топових лінійок брендів Baxi та Westen:
- Baxi Luna-3 (Comfort) 240i / 240Fi / 280Fi / 310Fi.
- Baxi Nuvola-3 (Comfort) 240i / 240Fi / 280Fi / 320Fi.
- Westen Star Digit 240i / 240Fi / 280Fi / 310Fi.
- Westen Boyler Digit 240i / 240Fi / 280Fi.
- Підходить як для атмосферних (i), так і для турбованих (Fi) моделей.
Особливості встановлення
- Конфігурація (Параметри): Після встановлення нової плати необхідно обов'язково налаштувати сервісні параметри (F-меню) згідно з потужністю вашого котла та типом газу, інакше пристрій працюватиме некоректно.
- Захист від перенапруги: Електроніка Honeywell дуже чутлива до стрибків напруги. Використання якісного стабілізатора напруги є обов'язковою умовою для запобігання виходу з ладу мікропроцесора.
- Перевірка заземлення: Належне заземлення корпусу котла та дотримання фазування (фаза/нуль) є критичними для стабільної реєстрації сигналу іонізації полум'я.
- Статична електрика: Під час монтажу уникайте дотиків до електронних компонентів та доріжок руками без антистатичного захисту, щоб не пошкодити плату статичним розрядом.
- Герметичність: Переконайтеся, що всі клемні колодки щільно зафіксовані в роз'ємах, а пластиковий кожух встановлений без перекосів для захисту від пилу та вологи.
