Опис

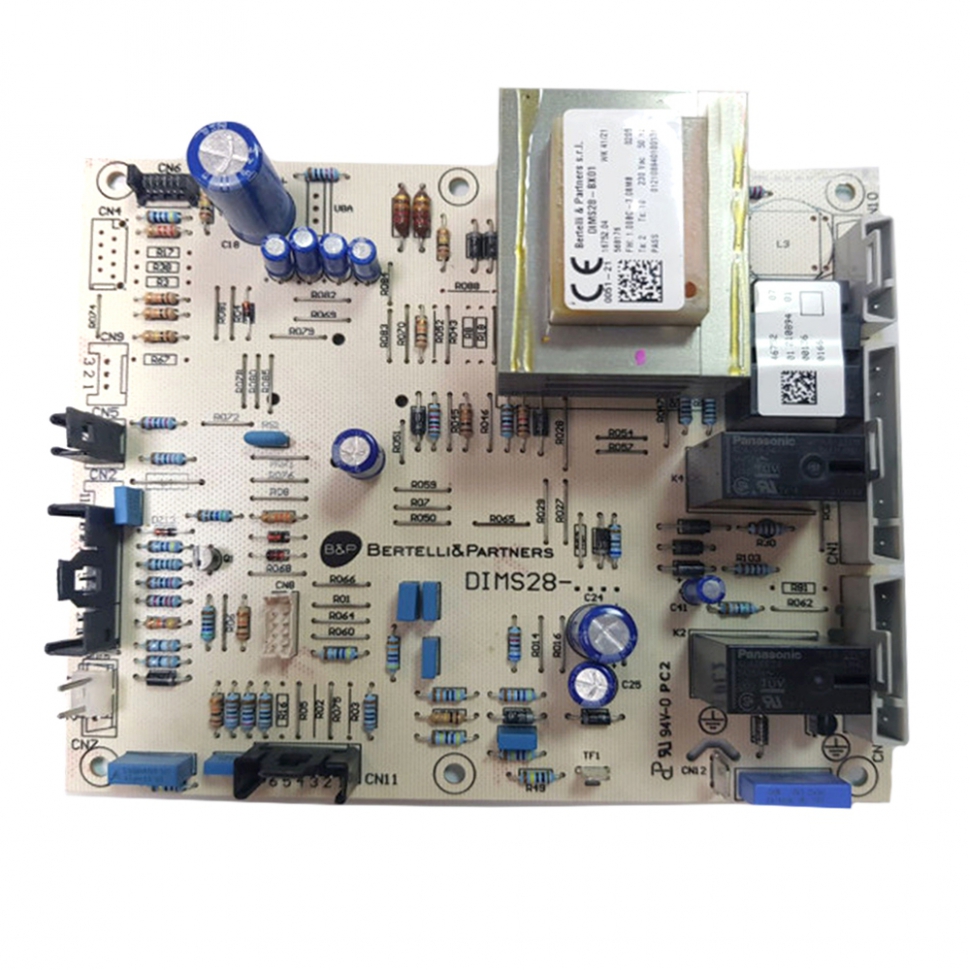

Плата керування DIMS28 на газовий котел BAXI Luna-3 Comfort, NUVOLA-3 COMFORT 5687020 - це інтелектуальний електронний блок, розроблений для повного керування робочим циклом опалювального приладу. Плата забезпечує точну модуляцію пальника, керування циркуляційним насосом та вентилятором, а також відповідає за безпеку експлуатації, аналізуючи дані з усіх датчиків у режимі реального часу.
Технічні характеристики:
- Артикул виробника: 5687020 (може замінювати артикул 5672510).
- Тип запчастини: Основна електронна плата керування (тип DIMS28-BA01).
- Напруга живлення: 230 В / 50 Гц.
- Тип обладнання: Традиційні (неконденсаційні) котли преміум-серії Comfort.
- Система контролю: Мікропроцесорна логіка з підтримкою виносної панелі керування.
- Інтерфейс: Цифрова шина зв'язку для синхронізації з бездротовими та дротовими пультами.
- Функції захисту: Контроль іонізації полум'я, антиблокування насоса, захист від замерзання та контроль тяги.
- Виробник: Оригінальний компонент BAXI (SIT Group).
Сумісність з котлами
Плата розроблена спеціально для моделей з виносною панеллю керування серій Luna-3 та Nuvola-3:
- Baxi Luna-3 Comfort 240i / 240Fi / 310Fi.
- Baxi Luna-3 Comfort Air 240Fi / 310Fi.
- Baxi Nuvola-3 Comfort 240i / 240Fi / 280Fi / 320Fi (моделі з вбудованим бойлером).
- Сумісна з одноконтурними (1.240 / 1.310) та двоконтурними модифікаціями.
Особливості встановлення
- Конфігурація (Параметри): Після заміни плати необхідно обов'язково перевірити та налаштувати сервісні параметри (F-меню) через виносну панель, щоб адаптувати плату до конкретної потужності та типу витяжки.
- Захист від перенапруги: Електроніка серії Comfort вкрай чутлива до якості мережі. Використання якісного стабілізатора напруги є обов'язковою умовою для запобігання виходу з ладу процесора.
- Перевірка заземлення: Належне заземлення корпусу котла та дотримання фазування (фаза/нуль) є критичними для стабільної роботи датчика іонізації та уникнення помилок розпалу.
- Статична електрика: Під час монтажу уникайте дотиків до електронних компонентів та мікросхем руками без антистатичного захисту, щоб не пошкодити плату статичним розрядом.
- Зв'язок з панеллю: Переконайтеся, що контакти підключення виносної панелі чисті та надійно зафіксовані, інакше плата видасть помилку зв'язку.
