Опис

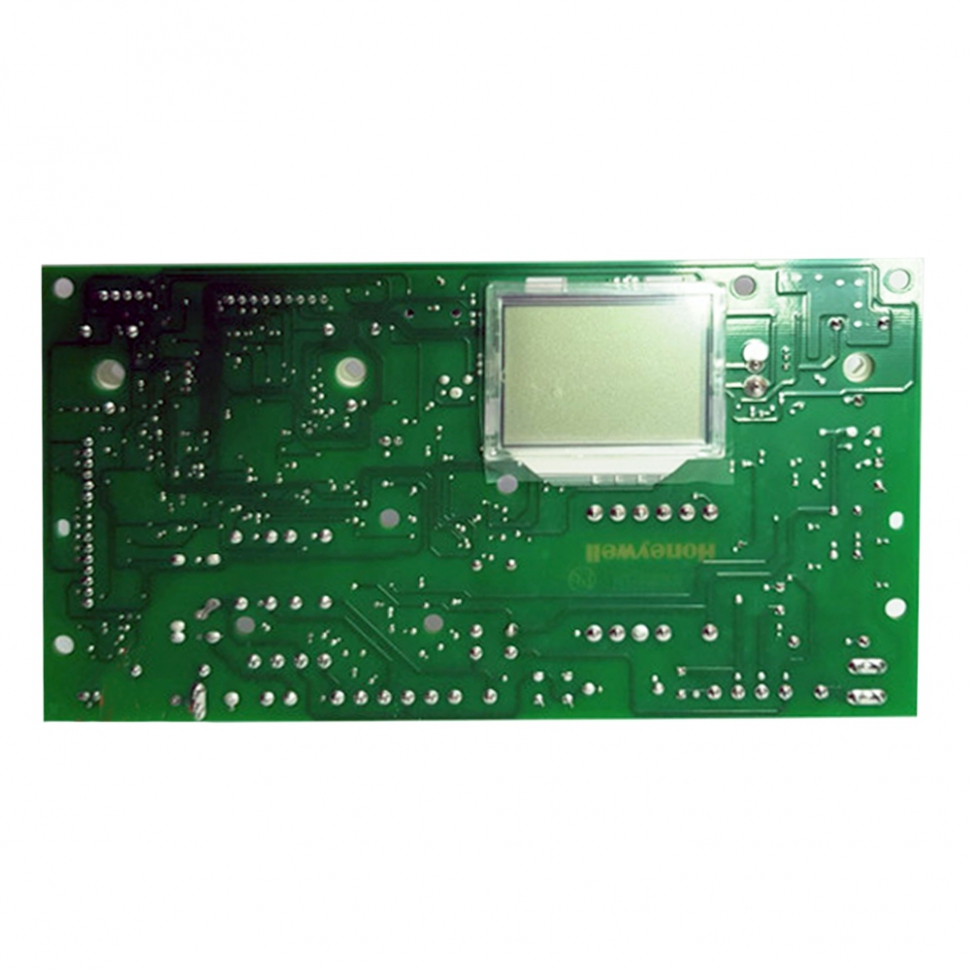

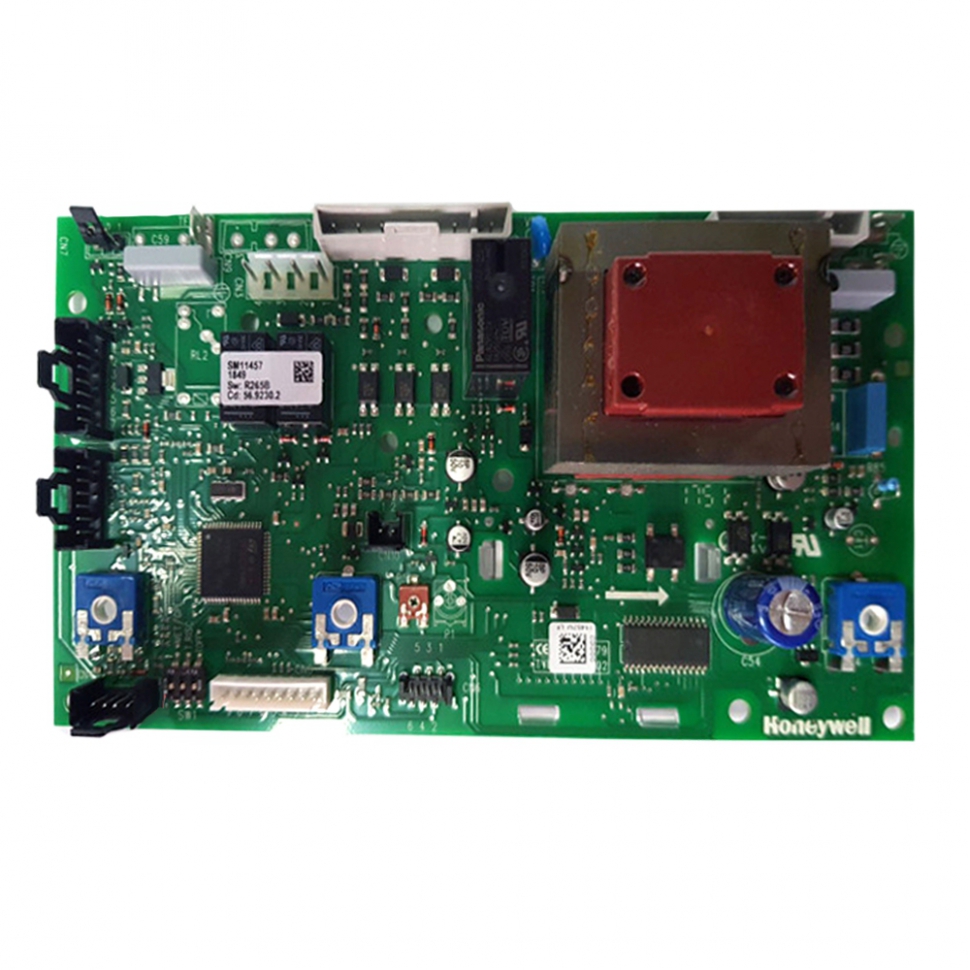

Плата керування BAXI Main Digit 240Fi/i 5692300 - це інтелектуальний електронний блок, розроблений для повного керування робочим циклом опалювального приладу. Плата забезпечує точну модуляцію пальника, керування циркуляційним насосом та вентилятором, а також відповідає за безпеку експлуатації, аналізуючи дані з усіх датчиків у режимі реального часу.
Технічні характеристики:
- Артикул виробника: 5692300 (може замінювати артикул 5685480).
- Тип запчастини: Основна електронна плата керування (силовий модуль).
- Напруга живлення: 230 В / 50 Гц.
- Тип обладнання: Традиційні (неконденсаційні) котли серії Main Digit.
- Система контролю: Мікропроцесорне керування з виведенням кодів помилок на рідкокристалічний дисплей.
- Функції захисту: Контроль іонізації полум'я, захист від замерзання, антиблокування насоса, контроль тяги.
- Виробник: Оригінальний компонент BAXI (група BDR Thermea).
Сумісність з котлами
Дана плата розроблена спеціально для популярної серії бітермічних котлів BAXI Main Digit:
- Baxi Main Digit 240 i (моделі з природною тягою / відкрита камера).
- Baxi Main Digit 240 Fi (турбовані моделі / закрита камера).
- Сумісна з котлами четвертого покоління, що використовують цифрову індикацію параметрів.
Особливості встановлення
- Конфігурація (Параметри): Після заміни плати необхідно обов'язково перевірити налаштування в сервісному меню (параметри F01-F06) для відповідності типу газу та потужності вашої моделі.
- Захист від перенапруги: Електроніка BAXI вкрай чутлива до якості живлення. Використання якісного стабілізатора напруги є обов'язковою умовою для запобігання перегоранню мікропроцесора та реле.
- Перевірка заземлення: Належне заземлення корпусу котла та дотримання фазування (фаза/нуль) є критичними для коректної роботи датчика іонізації; помилка фазування призведе до блокування котла після розпалу.
- Статична електрика: Під час монтажу уникайте дотиків до електронних компонентів та струмопровідних доріжок руками без антистатичного захисту.
- Механічна фіксація: Переконайтеся, що всі клемні колодки щільно зафіксовані в роз'ємах, а плата надійно закріплена в пластиковому корпусі для уникнення вібрацій та потрапляння пилу.
