Опис

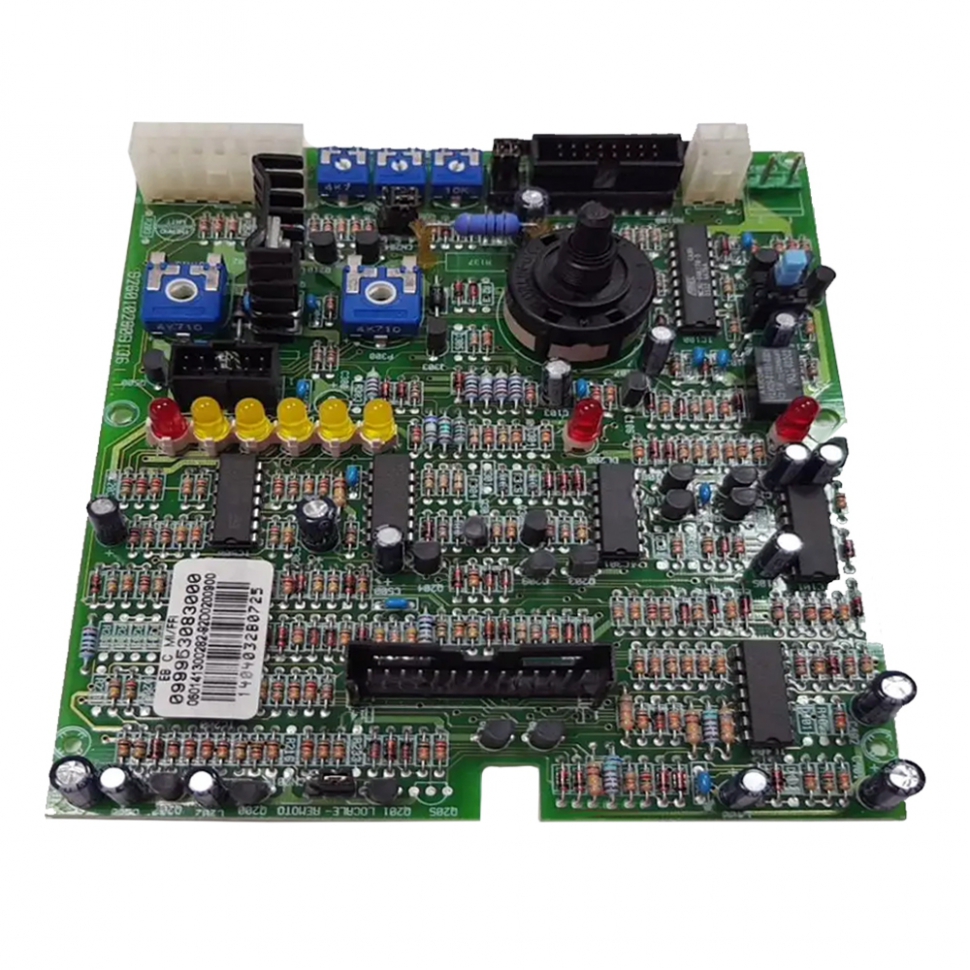

Плата управління ЕCМ на газовий котел Ariston GENUS 23-27 MI/MFFI/RI/RFFI 953033 - це інтелектуальний електронний блок, розроблений для повного керування робочим циклом опалювального приладу. Плата забезпечує точну модуляцію пальника, керування циркуляційним насосом та вентилятором, а також відповідає за безпеку експлуатації, аналізуючи дані з усіх датчиків у режимі реального часу.
Технічні характеристики:
- Артикул виробника: 953033 (також сумісна з кодом 65109313).
- Тип запчастини: Основна електронна плата керування (модуль ECM).
- Напруга живлення: 230 В / 50 Гц.
- Тип обладнання: Традиційні (неконденсаційні) котли преміум-серії Genus.
- Система контролю: Мікропроцесорне керування з підтримкою багатофункціонального LCD-дисплея.
- Функції захисту: Контроль іонізації полум'я, захист від заклинювання насоса, антизамерзання, контроль тяги.
- Виробник: Оригінальний компонент Ariston Thermo Group.
Сумісність з котлами
Дана плата розроблена для лінійки Ariston Genus перших поколінь (з великим дисплеєм та синьою підсвіткою):
- Ariston Genus 23, 27 MI / RI (атмосферні моделі з відкритою камерою).
- Ariston Genus 23, 27 MFFI / RFFI (турбовані моделі з закритою камерою).
- Підходить як для двоконтурних (M/MF), так і для одноконтурних (R/RF) модифікацій.
Особливості встановлення
- Конфігурація параметрів: Після встановлення нової плати необхідно зайти в сервісне меню (код 234) та правильно виставити параметри потужності та типу камери згоряння, інакше котел видаватиме помилку конфігурації.
- Захист від перенапруги: Електроніка серії Genus вкрай чутлива до якості живлення. Використання якісного стабілізатора напруги є обов'язковою умовою для тривалої експлуатації мікропроцесора.
- Перевірка заземлення: Належне заземлення корпусу котла та дотримання фазування (фаза/нуль) є критичними для стабільної роботи датчика іонізації (контролю полум'я).
- Статична електрика: Під час монтажу уникайте дотиків до електронних компонентів та мікросхем руками без антистатичного захисту, щоб не пошкодити плату статичним розрядом.
- Стан шлейфів: Перед підключенням переконайтеся в цілісності шлейфа, що з'єднує цю плату з платою дисплея, оскільки будь-яке пошкодження призведе до відсутності індикації та зв'язку.
