Опис

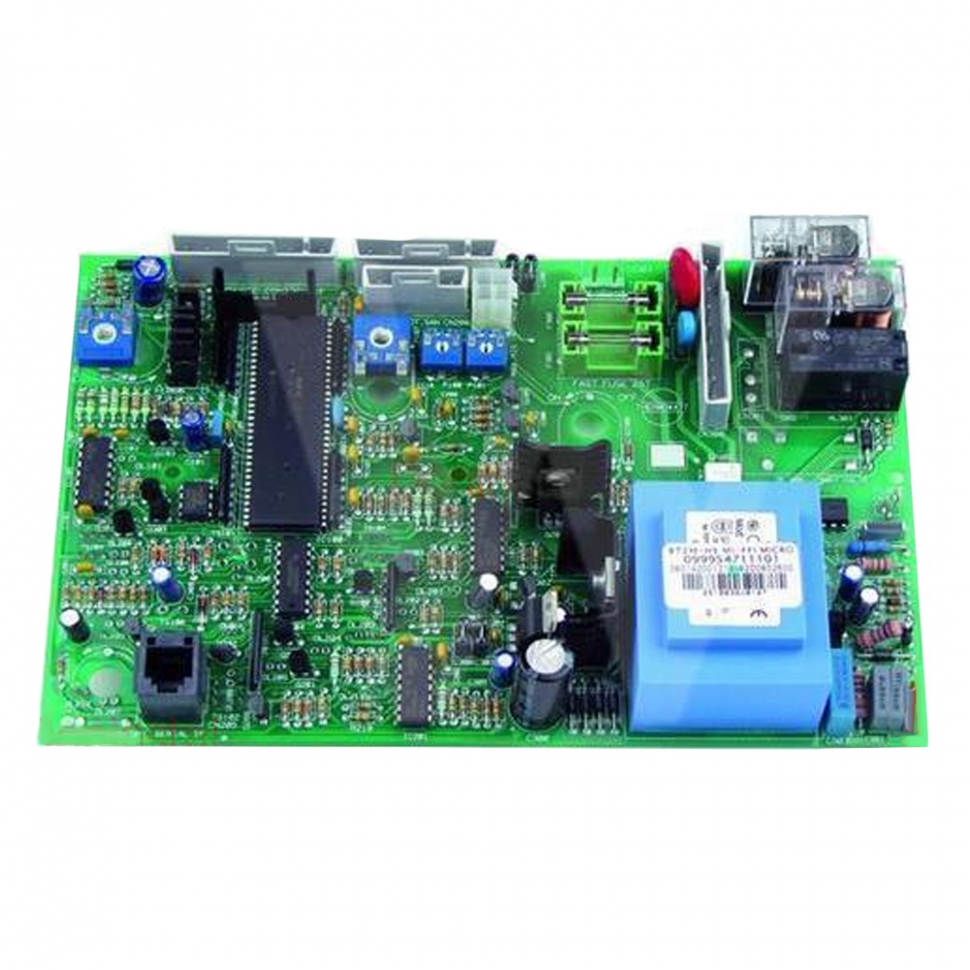

Плата керування на газовий котел Ariston T2-I 999409 - це інтелектуальний електронний блок, розроблений для повного керування робочим циклом опалювального приладу. Плата забезпечує точну модуляцію пальника, керування циркуляційним насосом та вентилятором, а також відповідає за безпеку експлуатації, аналізуючи дані з усіх датчиків у режимі реального часу.
Технічні характеристики:
- Артикул виробника: 999409 (замінює застарілі модифікації серії T2).
- Тип запчастини: Основна електронна плата керування (силовий модуль).
- Напруга живлення: 230 В / 50 Гц.
- Тип обладнання: Традиційні котли з відкритою камерою згоряння (атмосферні).
- Система контролю: Аналогово-цифрове керування з світлодіодною індикацією помилок.
- Функції захисту: Контроль іонізації полум'я, захист від перегріву, контроль тяги (термостат димових газів).
- Виробник: Оригінальний компонент Ariston Thermo Group.
Сумісність з котлами
Плата призначена для бюджетної серії котлів Ariston T2 з природною тягою:
- Ariston T2 23 MI (двоконтурні моделі з відкритою камерою).
- Ariston T2 23 I (одноконтурні моделі з відкритою камерою).
- Також сумісна з аналогічними моделями лінійок Chaffoteaux та інших брендів MTS Group, де використовується платформа T2-I.
Особливості встановлення
- Налаштування потенціометрів: Після встановлення необхідно перевірити та за потреби відрегулювати положення потенціометрів на платі для встановлення потужності розпалу та максимального тиску газу на пальнику.
- Захист від перенапруги: Електроніка серії T2 вкрай чутлива до нестабільної напруги. Використання якісного стабілізатора напруги є обов'язковою умовою для тривалої експлуатації мікропроцесора.
- Перевірка заземлення: Належне заземлення корпусу котла та дотримання фазування (фаза/нуль) є критичними для стабільної реєстрації сигналу іонізації; при помилці фазування котел може не бачити полум'я.
- Статична електрика: Під час монтажу уникайте дотиків до електронних компонентів та доріжок руками без антистатичного захисту, щоб не пошкодити чутливі вузли статичним розрядом.
- Механічна фіксація: Переконайтеся, що всі клемні колодки щільно зафіксовані в роз'ємах, а плата надійно закріплена в пластиковому корпусі для уникнення вібрацій та потрапляння пилу.
