Опис

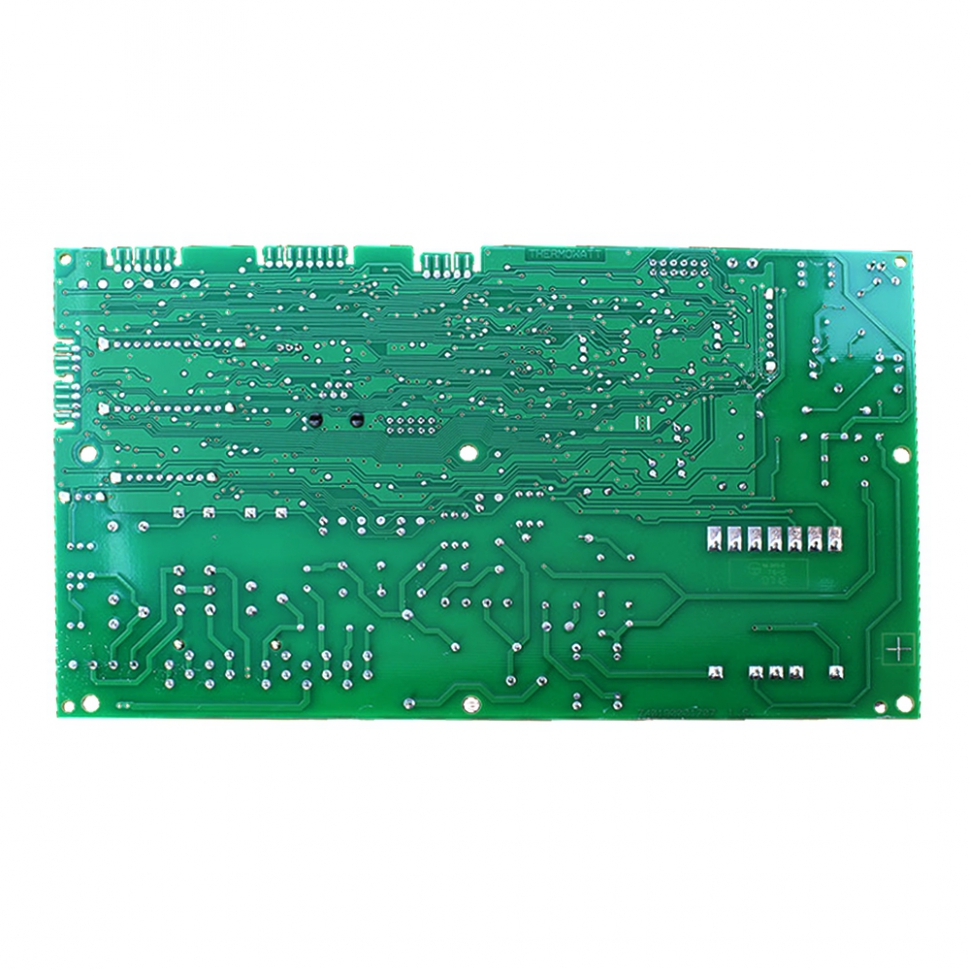

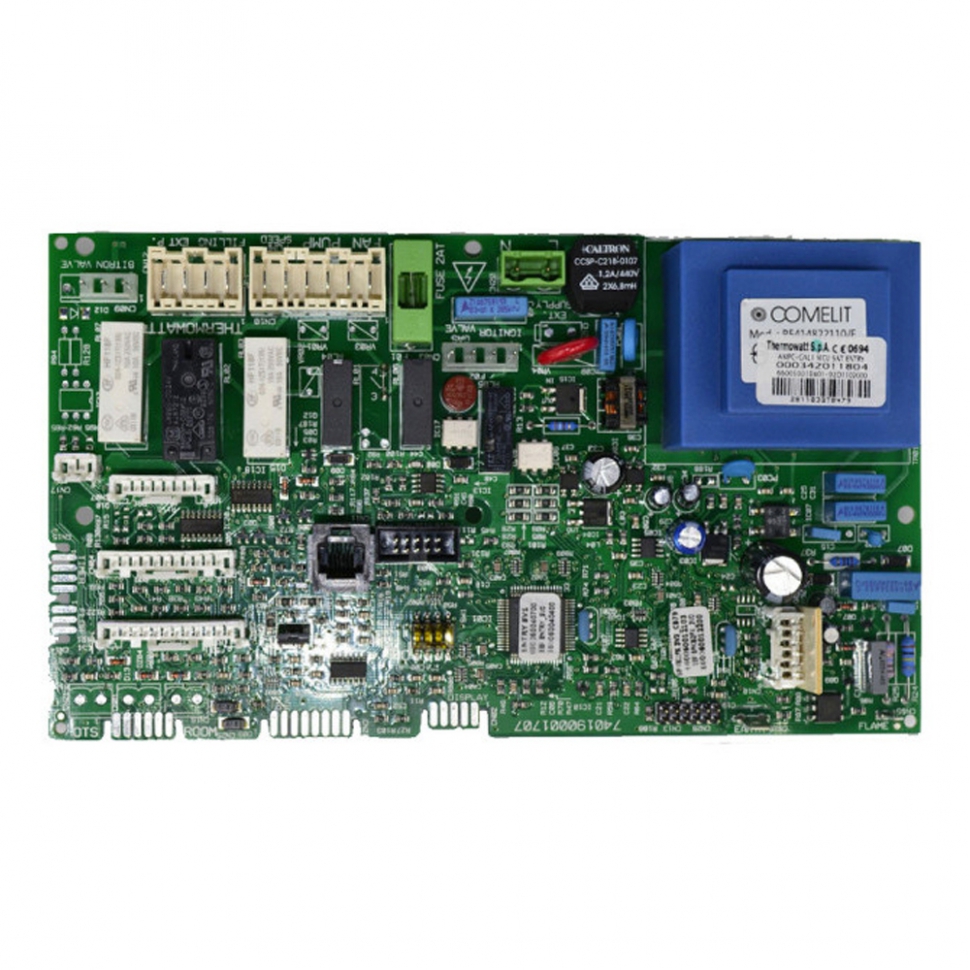

Плата керування на газовий котел Ariston EGIS, AS, BS 65105818-01 - це інтелектуальний електронний блок, розроблений для повного керування робочим циклом опалювального приладу. Плата забезпечує точну модуляцію пальника, керування циркуляційним насосом та вентилятором, а також відповідає за безпеку експлуатації, аналізуючи дані з усіх датчиків у режимі реального часу.
Технічні характеристики:
- Артикул виробника: 65105818-01 (також взаємозамінна з артикулом 65109313-05).
- Тип запчастини: Основна електронна плата керування (силовий модуль).
- Напруга живлення: 230 В / 50 Гц.
- Тип обладнання: Традиційні (неконденсаційні) котли економ-сегмента.
- Система контролю: Мікропроцесорна логіка зі світлодіодною (LED) індикацією станів та помилок.
- Функції захисту: Контроль іонізації полум'я, захист від перегріву, антизамерзання, контроль тяги та тиску в системі.
- Виробник: Оригінальний компонент Ariston Thermo Group.
Сумісність з котлами
Плата розроблена для найбільш масових серій котлів Ariston з базовим інтерфейсом (без LCD-дисплея):
- Ariston Egis 24 CF / FF.
- Ariston AS 24 CF / FF.
- Ariston BS 24 CF / FF.
- Ariston BS II 24 CF / FF.
- Моделі з відкритою (CF) та закритою (FF) камерами згоряння.
Особливості встановлення
- Конфігурація (Джампери): Перед встановленням необхідно обов'язково виставити перемикачі (джампери) на платі у положення, що відповідає типу вашого котла (турбований або атмосферний), інакше плата видаватиме помилку димовидалення.
- Захист від перенапруги: Електроніка серій Egis/BS вкрай вразлива до стрибків напруги. Використання якісного стабілізатора напруги є критично важливою умовою для тривалої роботи плати.
- Перевірка заземлення: Належне заземлення корпусу котла та дотримання фазування (фаза/нуль) при підключенні до мережі є обов'язковим для стабільної реєстрації сигналу іонізації полум'я.
- Статична електрика: Під час монтажу уникайте дотиків до мікросхем та струмопровідних доріжок руками без антистатичного захисту, щоб запобігти пошкодженню чутливих елементів.
- Стан датчиків NTC: При заміні плати рекомендується перевірити опір температурних датчиків, оскільки їхній некоректний стан може призвести до збоїв у роботі нового електронного модуля.
