Опис

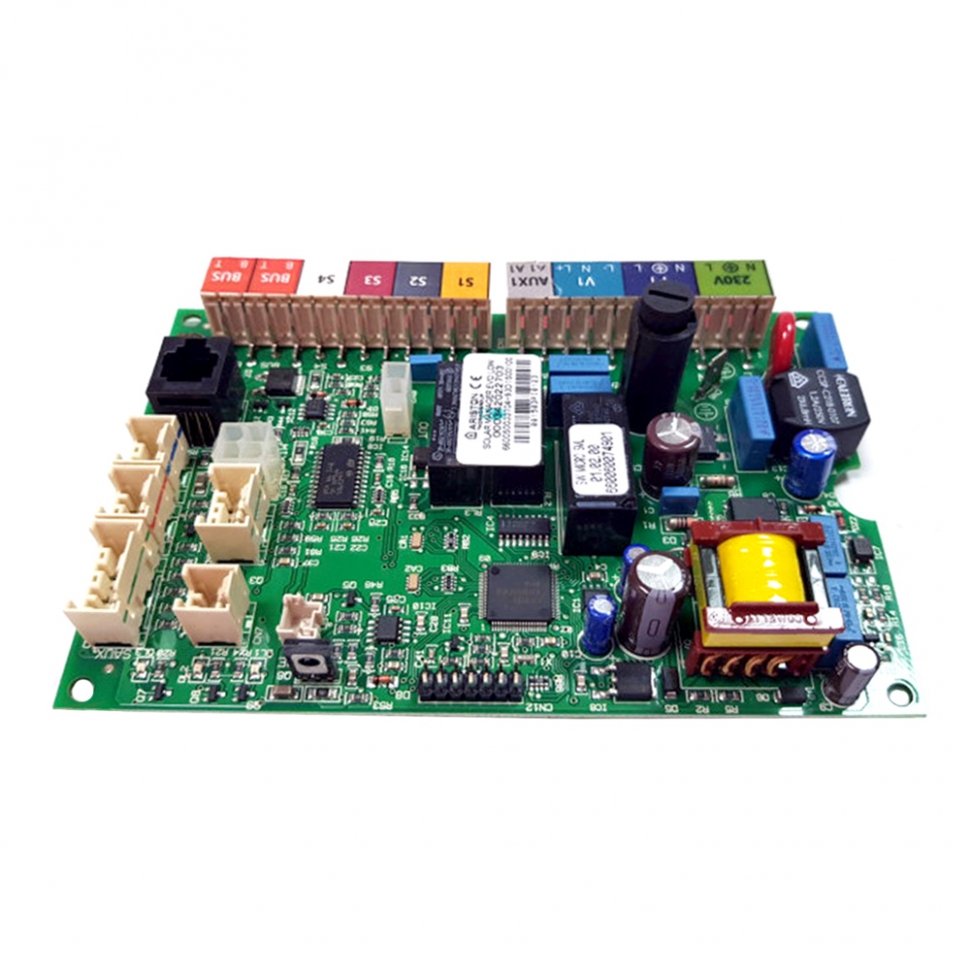

Плата керування Solar Ariston EVO 65112035 - це інтелектуальний електронний блок, розроблений для повного керування робочим циклом опалювального приладу. Плата забезпечує точну модуляцію пальника, керування циркуляційним насосом та вентилятором, а також відповідає за безпеку експлуатації, аналізуючи дані з усіх датчиків у режимі реального часу.
Технічні характеристики:
- Артикул виробника: 65112035.
- Тип запчастини: Модуль керування сонячною системою (Solar Control Module).
- Напруга живлення: 230 В / 50 Гц.
- Тип обладнання: Системи з сонячними колекторами та котли серії EVO.
- Система контролю: Мікропроцесорна логіка для інтеграції геліосистем в загальну мережу опалення.
- Інтерфейс: Підтримка протоколу зв'язку BusBridgeNet для синхронізації з котлом та пультом Sensys.
- Функції захисту: Захист від перегріву колекторів (стагнація), антизамерзання теплоносія, контроль датчиків температури бойлера та колектора.
- Виробник: Оригінальний компонент Ariston Thermo Group.
Сумісність з котлами
Дана плата призначена для розширення функціоналу котлів Ariston покоління EVO (Clas EVO, Genus EVO) при їх підключенні до сонячних систем:
- Ariston Clas EVO / Genus EVO (всі потужності).
- Ariston Clas Premium EVO / Genus Premium EVO.
- Ariston Kairos Combi / Kairos Fast (інтегровані сонячні станції).
- Сумісна з насосними станціями Ariston, що використовують цифрову шину зв'язку.
Особливості встановлення
- Конфігурація (Параметри): Після монтажу необхідно активувати сонячну функцію в сервісному меню основного котла (зазвичай меню 0), щоб плата була розпізнана системою.
- Захист від перенапруги: Електронні компоненти плат серії EVO дуже чутливі до імпульсних стрибків. Використання стабілізатора напруги є обов'язковим для захисту мікросхем.
- Підключення датчиків: При підключенні датчиків колектора (PT1000) та бойлера (NTC) слід уникати прокладання їх кабелів поруч із силовими дротами, щоб уникнути наведення перешкод.
- Статична електрика: Під час заміни або встановлення уникайте прямого контакту рук з компонентами на текстоліті без антистатичного захисту.
- Адресація пристроїв: Якщо в системі встановлено декілька додаткових модулів, переконайтеся, що на платі правильно виставлені перемикачі адреси (якщо вони передбачені конструкцією).
