Опис

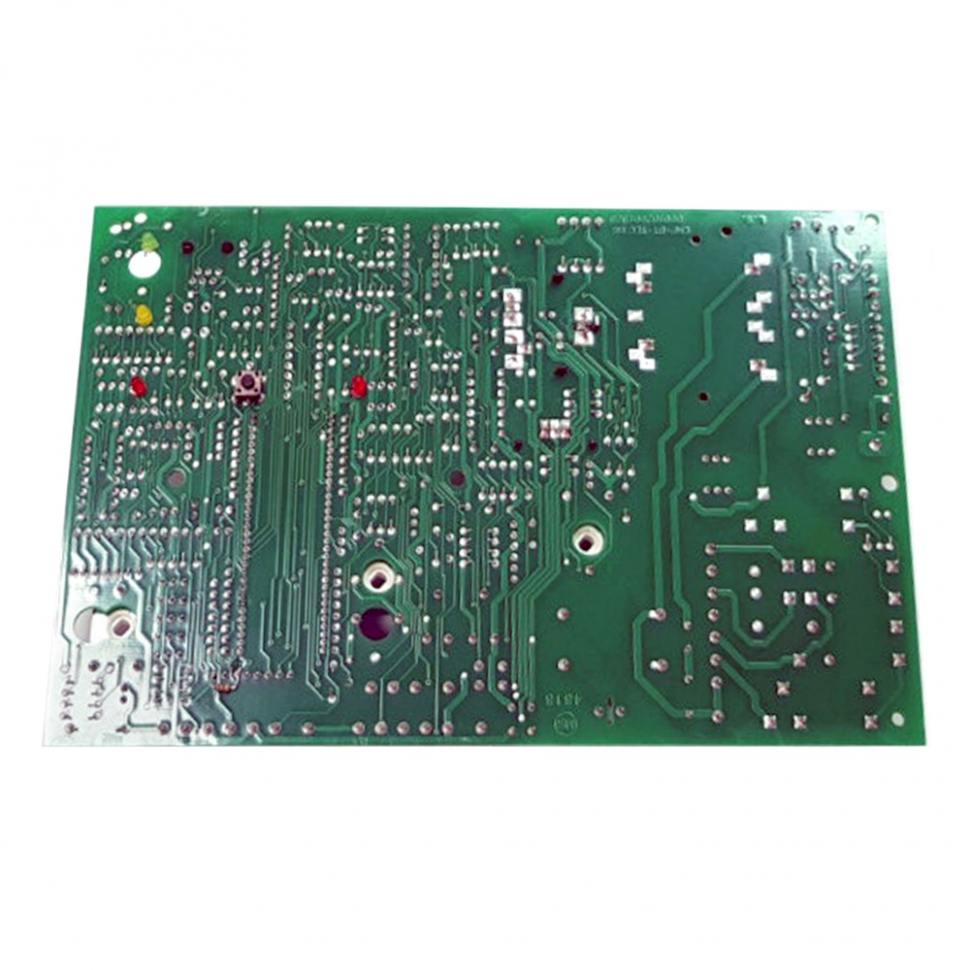

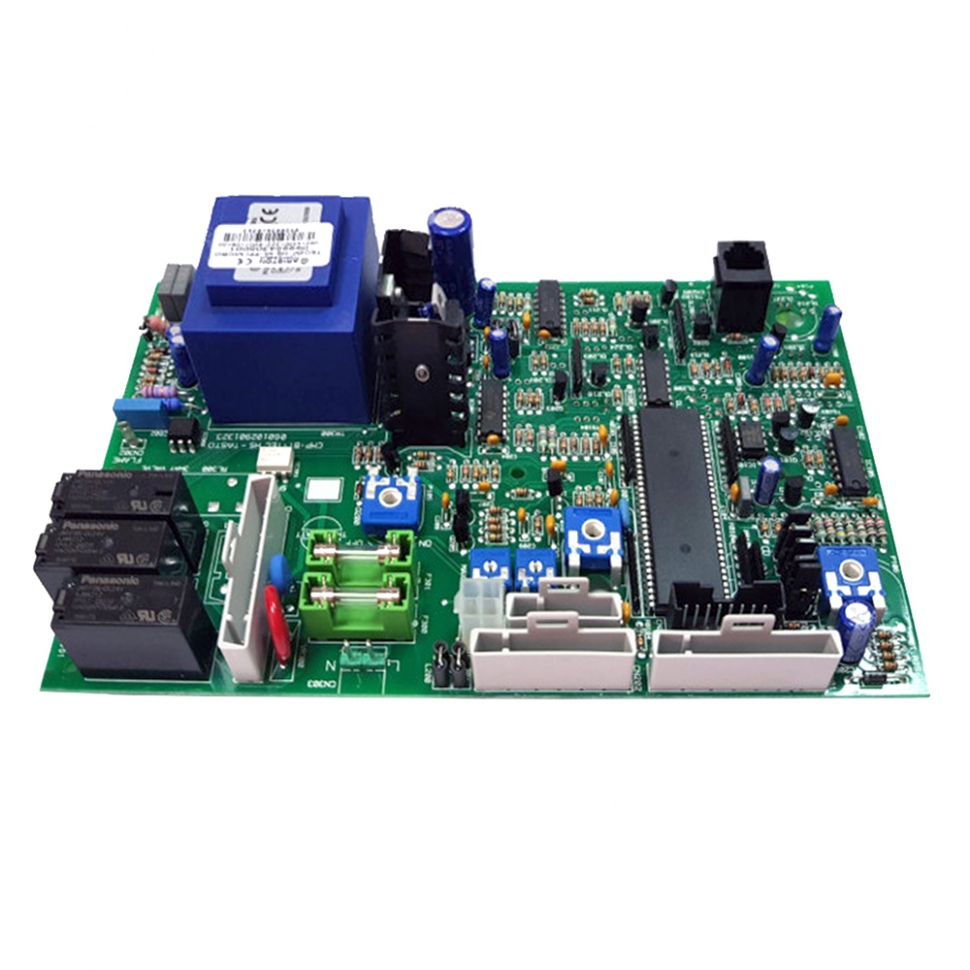

Плата керування на газовий котел Ariston TX MI/MFFI 65101374 - це інтелектуальний електронний блок, розроблений для повного керування робочим циклом опалювального приладу. Плата забезпечує точну модуляцію пальника, керування циркуляційним насосом та вентилятором, а також відповідає за безпеку експлуатації, аналізуючи дані з усіх датчиків у режимі реального часу.
Технічні характеристики:
- Артикул виробника: 65101374 (також сумісна з кодом 995904).
- Тип запчастини: Основна плата керування (Main PCB).
- Напруга живлення: 230 В / 50 Гц.
- Тип обладнання: Традиційні (неконденсаційні) котли серії TX.
- Система контролю: Електронна логіка з світлодіодною індикацією робочих станів.
- Тип розпалу: Електронний (блок розпалу інтегрований у плату).
- Захист: Контроль тяги, захист від перегріву теплообмінника, контроль іонізації полум'я.
- Виробник: Оригінальний компонент Ariston Thermo Group.
Сумісність з котлами
Дана плата розроблена для надійної серії котлів Ariston TX з різними типами камери згоряння:
- Ariston TX 23 MI (моделі з відкритою камерою / природна тяга).
- Ariston TX 23 MFFI (моделі з закритою камерою / примусова тяга).
- Також може використовуватися в аналогічних моделях брендів MTS Group (наприклад, Chaffoteaux) за умови збігу артикулу.
Особливості встановлення
- Конфігурація (Джампери): Перед монтажем необхідно переконатися, що положення перемикачів (джамперів) на платі відповідає вашій моделі котла (атмосферний або турбований варіант).
- Захист від перенапруги: Плати серії TX дуже чутливі до стрибків напруги в мережі. Використання стабілізатора напруги є критично важливою умовою для запобігання виходу мікропроцесора з ладу.
- Перевірка заземлення: Надійна реєстрація наявності полум'я можлива лише за умови якісного заземлення корпусу котла та дотримання фазування (L — фаза, N — нуль).
- Статична електрика: Під час встановлення уникайте дотику до електронних компонентів та доріжок руками без антистатичного захисту, щоб не пошкодити чутливі елементи статичним розрядом.
- Стан датчиків: Перед підключенням нової плати рекомендується перевірити справність датчиків NTC та термостата перегріву, оскільки несправність периферії може пошкодити новий електронний модуль.
