Опис

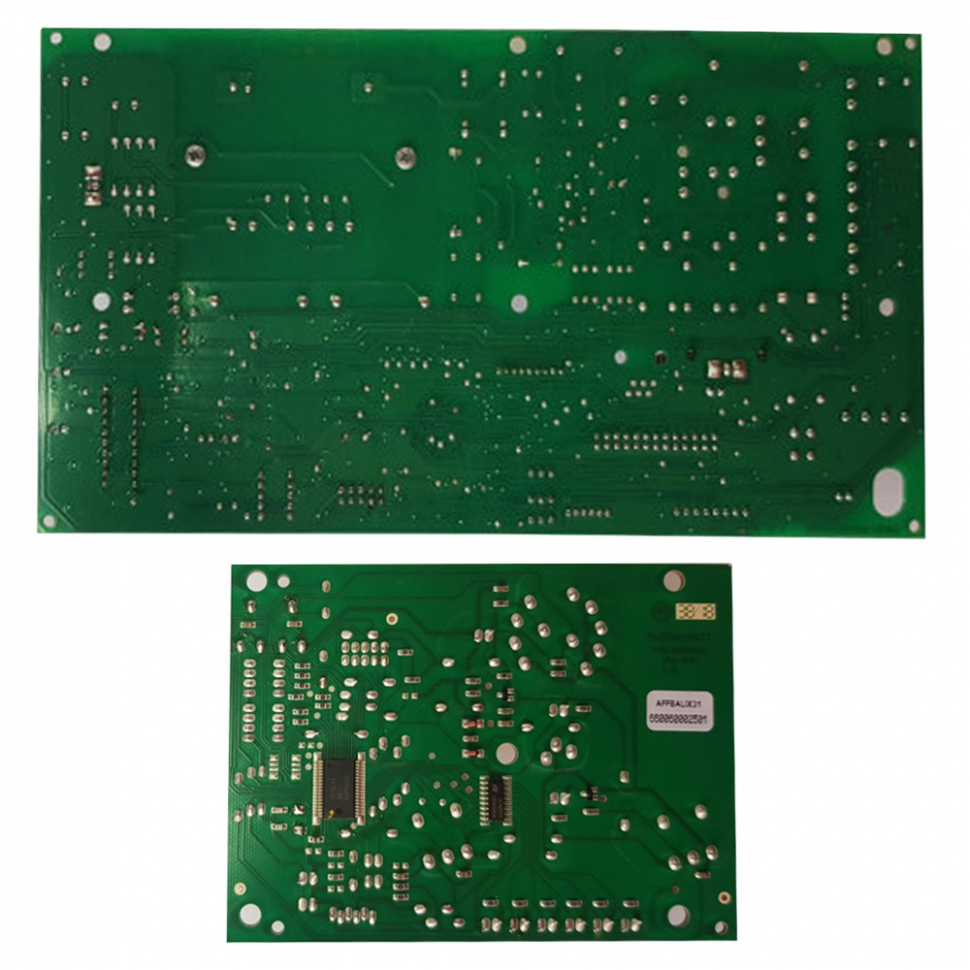

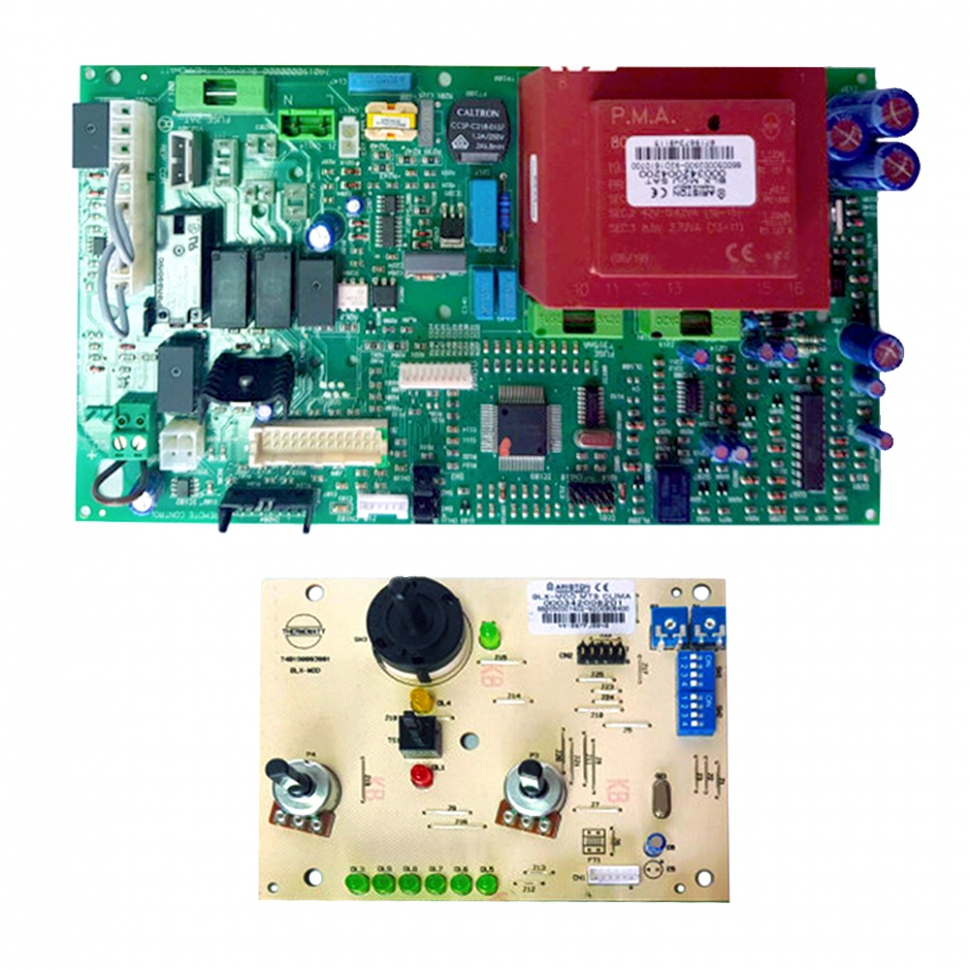

Основна плата керування Ariston Genia Maxi/B60-RIO-DEA (артикул 61316920) - це інтелектуальний електронний блок, розроблений для керування складними гідравлічними системами котлів із вбудованими накопичувальними бойлерами великого об'єму. Плата забезпечує точну синхронізацію роботи пальника, насоса та системи підігріву ГВП, мінімізуючи витрати газу при максимальному комфорті водопостачання.
Технічні характеристики:
- Артикул виробника: 61316920.
- Тип запчастини: Головна плата керування (Main PCB).
- Напруга живлення: 230 В / 50 Гц.
- Тип обладнання: Традиційні (неконденсаційні) котли з вбудованим бойлером.
- Система контролю: Мікропроцесорне керування з функцією самодіагностики.
- Функції ГВП: Керування завантаженням бойлера (60 літрів) та контроль температури через окремі датчики NTC.
- Захист: Вбудовані алгоритми захисту від замерзання, легіонел (у бойлері) та блокування насоса.
- Виробник: Оригінальний компонент Ariston Thermo Group.
Сумісність з котлами:
Плата призначена для специфічних серій котлів Ariston та Chaffoteaux з інтегрованими накопичувачами:
- Ariston Genia Maxi (моделі B60).
- Ariston RIO / DEA (модифікації з відповідною електронікою).
- Chaffoteaux Niagara / Seria B60 (моделі, що використовують платформу Ariston B60).
- Котли з потужністю 24, 28 та 30 кВт, оснащені баком на 60 літрів.
Особливості встановлення:
- Конфігурація (Джампери/Параметри): Оскільки плата керує котлом із бойлером, після встановлення необхідно перевірити положення конфігураційних перемикачів (якщо є) або налаштувати параметри в сервісному меню для роботи з датчиком бойлера, а не проточним теплообмінником.
- Перевірка датчиків NTC: При заміні плати на цій моделі рекомендується замінити або ретельно перевірити датчик температури бойлера, оскільки некоректні дані з нього можуть призвести до перегріву бака.
- Заземлення бойлера: Переконайтеся, що корпус бойлера та котла надійно заземлені. Статичний заряд може вивести з ладу мікропроцесор нової плати через ланцюг датчиків.
- Фазозалежність: Як і більшість плат Ariston, ця модель вимагає суворого дотримання полярності (Фаза-Нуль) для коректної роботи датчика іонізації полум'я.
- Вологість: У моделях із вбудованим бойлером часто виникає підвищена вологість усередині корпусу. При монтажі плати переконайтеся, що всі захисні кришки встановлені герметично.
