Опис

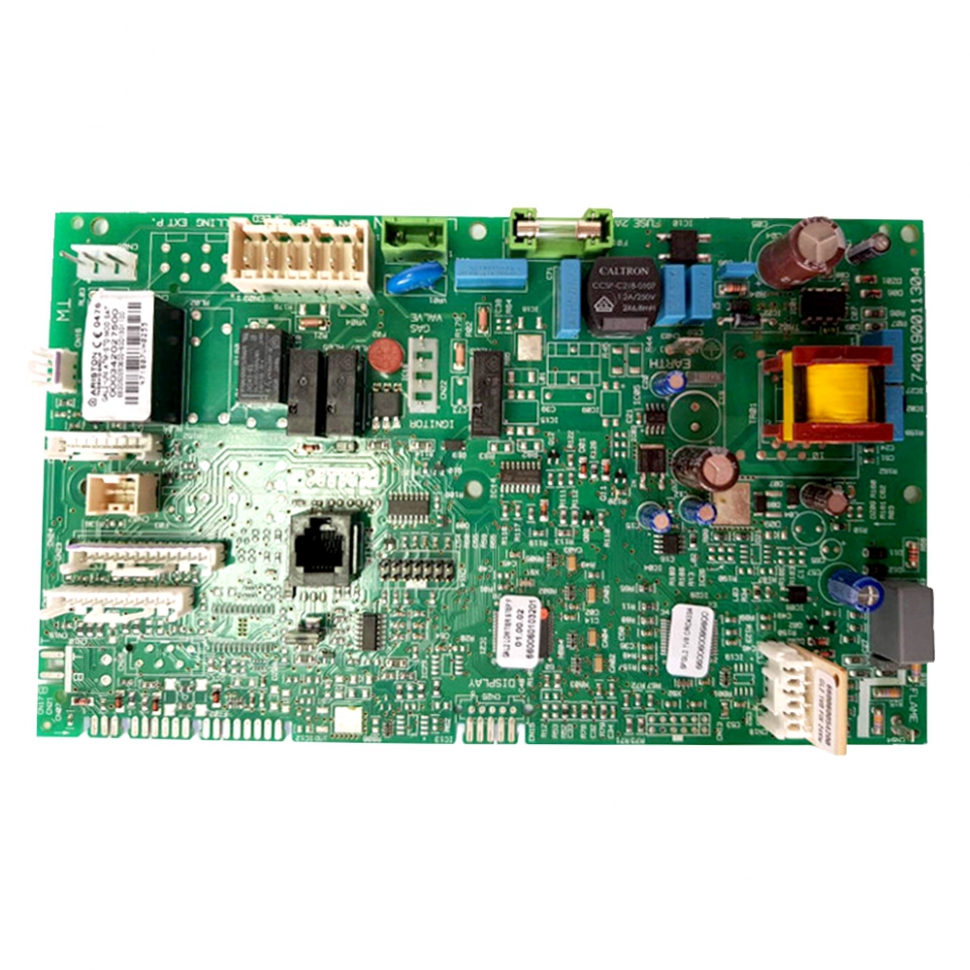

Основна плата керування Ariston EGIS PLUS, BSII, MATIS (артикул 60001605) - це головний електронний модуль для традиційних навісних котлів Ariston економ-сегмента. Плата є програмним центром, що координує роботу газового клапана, датчиків температури, вентилятора та циркуляційного насоса, забезпечуючи безпечну та стабільну роботу обладнання.
Технічні характеристики:
- Артикул виробника: 60001605 (замінює застарілі ревізії для серії BSII).
- Тип запчастини: Головна плата керування (Main PCB).
- Тип котла: Традиційний (атмосферний або турбований).
- Напруга живлення: 230 В / 50 Гц.
- Сумісність з газовим клапаном: Розрахована на роботу з клапанами SIT 845 Sigma або аналогічними модульованими котушками.
- Індикація: Передача даних на світлодіодну панель або РК-дисплей (залежно від моделі).
- Функції: Електронне запалювання, контроль іонізації полум'я, захист від замерзання та перегріву.
- Виробник: Ariston Thermo Group.
Сумісність з котлами:
Плата є універсальною для багатьох популярних моделей Ariston потужністю 24 кВт:
- Ariston Egis Plus (моделі 24 FF, 24 CF).
- Ariston BS II (моделі 24 FF, 24 CF).
- Ariston Matis (моделі 24 FF, 24 CF).
- Ariston AS (деякі нові модифікації серії Plus).
Особливості встановлення:
- Налаштування параметрів (Конфігурація): Це найважливіший етап. Плата постачається «порожньою» або з базовими налаштуваннями. Після встановлення необхідно через сервісне меню (код доступу 234) встановити параметри під ваш тип котла: димохідний (CF) чи турбований (FF), а також потужність.
- Перевірка фазування: Плата критично чутлива до полярності підключення. Якщо переплутати «фазу» та «нуль» у розетці, котел піде в помилку 501 (відсутність полум'я) відразу після запалювання.
- Шлейф дисплея: При підключенні інтерфейсної плати (дисплея) до основної плати будьте обережні з контактами шлейфу — вони дуже тонкі та легко деформуються.
- Захист від мережі: Дана модель плати вразлива до стрибків напруги. Наполегливо рекомендується використовувати стабілізатор напруги релейного або інверторного типу.
- Статична напруга: Перед монтажем обов'язково зніміть статичний заряд з рук, торкнувшись незабарвленої частини корпусу котла або труби заземлення.
