Опис

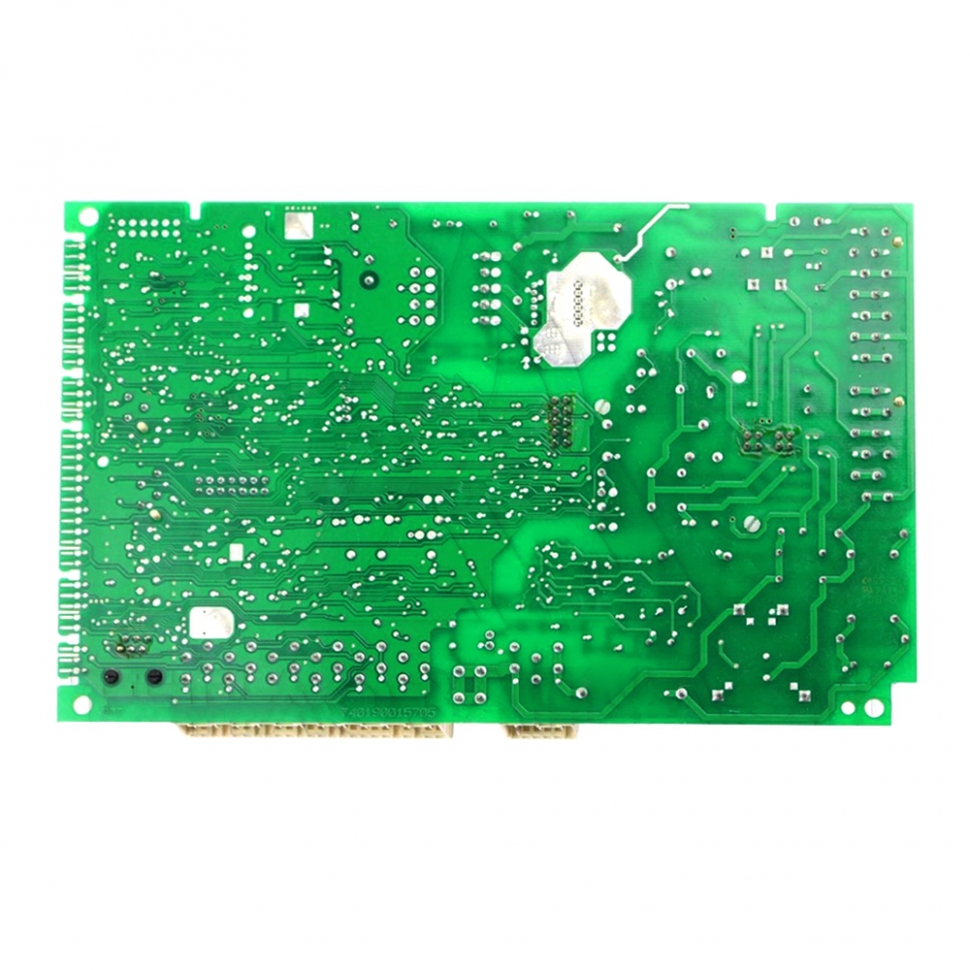

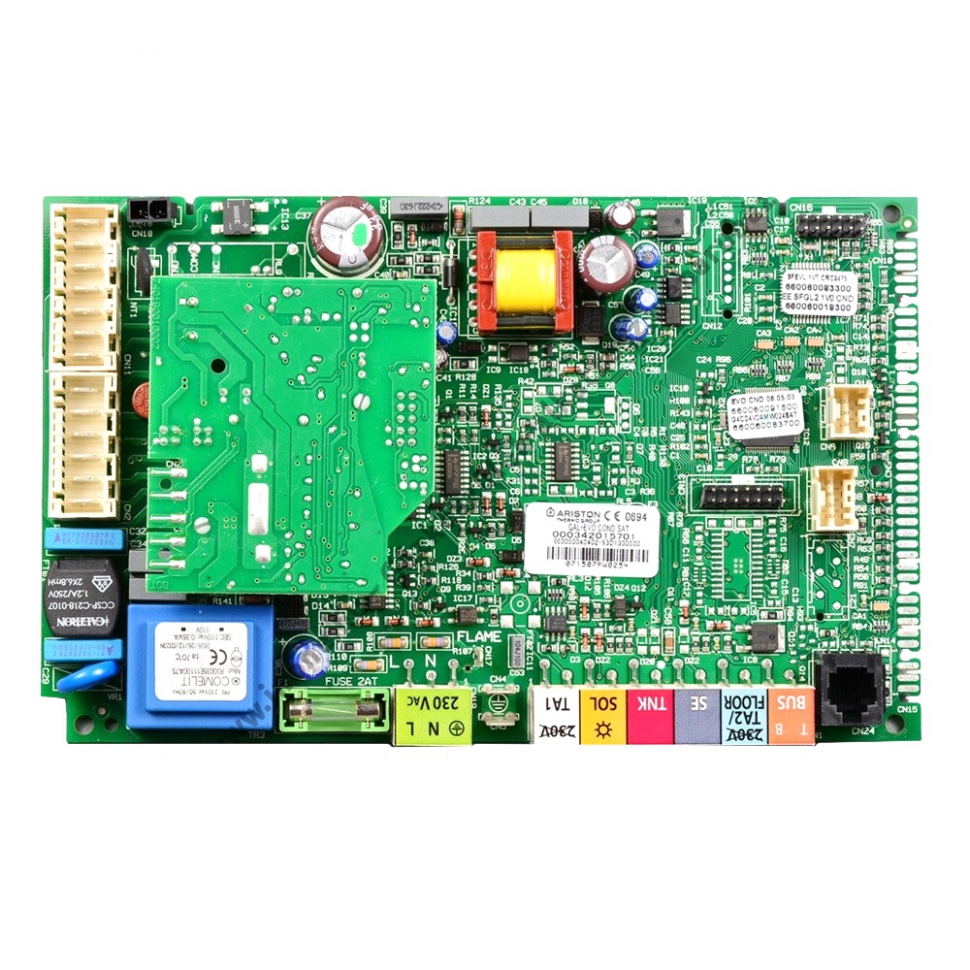

Основна плата керування Ariston CLAS EVO, GENUS EVO (артикул 60001897) - це високотехнологічний електронний блок нового покоління, що керує всіма робочими процесами традиційних котлів Ariston серії EVO. Плата забезпечує інтелектуальну модуляцію потужності, підтримує роботу з геліосистемами та багатозонними модулями керування через протокол BusBridgeNet.
Технічні характеристики:
- Артикул виробника: 60001897 (замінює застарілі артикули 65109313-05 та інші ревізії серії EVO).
- Тип запчастини: Головна плата керування (Main PCB).
- Тип котла: Традиційний (атмосферний CF або турбований FF).
- Протокол зв'язку: BusBridgeNet (повна сумісність із цифровими термостатами Sensys).
- Напруга живлення: 230 В / 50 Гц.
- Керування ГВП: Підтримка функцій "Comfort" (прискорене подавання гарячої води).
- Інтерфейс: Робота з матричними та символьними дисплеями серії EVO.
- Виробник: Ariston Thermo Group.
Сумісність з котлами:
Плата розроблена для лінійки EVO (з 2012 року випуску) потужністю 24, 28, 30, 32 та 35 кВт:
- Ariston Clas Evo (моделі 24 FF/CF, 28 FF).
- Ariston Genus Evo (моделі 24 FF/CF, 30 FF, 32 FF, 35 FF).
- Ariston Clas Evo System (одноконтурні моделі).
- Ariston Genus Evo System (одноконтурні моделі).
- Chaffoteaux Pigma Evo / Alixia Evo (відповідні модифікації).
Особливості встановлення:
- Програмування параметрів: Після заміни плати обов'язково потрібно зайти в сервісне меню (код 234) та встановити параметри в меню 2 (наприклад, 220 — потужність, 229 — тип котла). Без правильного кодування котел може працювати некоректно або видавати помилку "Конфігурація".
- Дотримання полярності: Плата фазозалежна. Переконайтеся, що фаза та нуль у розетці відповідають підключенню на платі, інакше виникне помилка 501 (відсутність іонізації).
- Шлейф дисплея: Будьте вкрай обережні при підключенні шлейфу до роз'єму дисплея — контакти дуже щільні, їх легко погнути при перекосі штекера.
- Заземлення: Обов'язково перевірте надійність контакту дроту заземлення з корпусом котла. Це критично для роботи датчика контролю полум'я.
- Захист від перепадів: Рекомендується підключати котел через інверторний стабілізатор, оскільки мікропроцесори серії EVO дуже чутливі до якості напруги в мережі.
