Опис

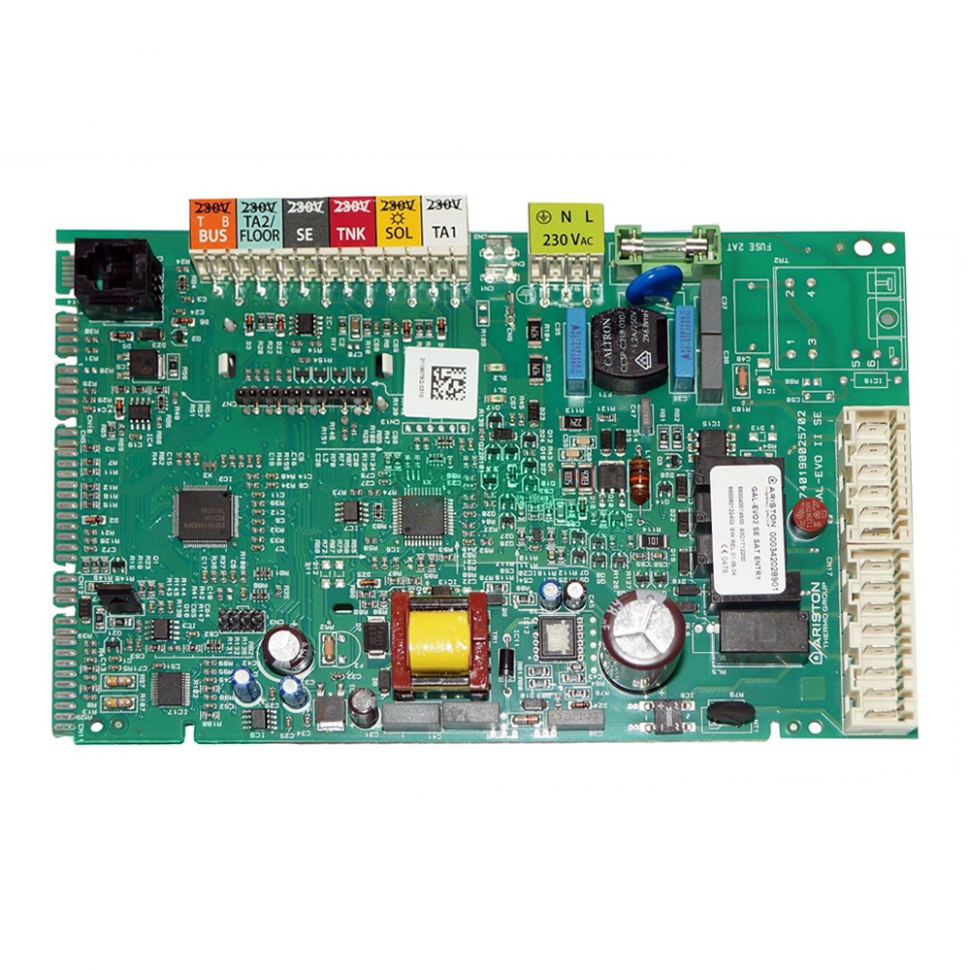

Основна плата керування Ariston CARES X, HS X (артикул 65115782) - це головний електронний модуль нового покоління для традиційних (неконденсаційних) котлів Ariston серії X. Плата побудована на сучасній платформі з підтримкою цифрового протоколу зв'язку BusBridgeNet, що дозволяє інтегрувати котел у системи «розумного дому» та підключати високотехнологічні регулятори.
Технічні характеристики:
- Артикул виробника: 65115782.
- Тип запчастини: Головна плата керування (Main PCB).
- Тип котла: Традиційний (атмосферний CF або турбований FF).
- Напруга живлення: 230 В / 50 Гц.
- Протокол зв'язку: BusBridgeNet (сумісність із датчиками Cube, Sensys).
- Функції: Плавна модуляція полум'я, автодіагностика, контроль тиску в системі, захист від замерзання.
- Індикація: Робота з РК-дисплеями серії X.
- Виробник: Ariston Thermo Group.
Сумісність з котлами:
Плата розроблена для лінійок Ariston та HS (з 2016 року випуску) потужністю 15, 18 та 24 кВт:
- Ariston Cares X (моделі 15 FF, 18 FF, 24 FF, 24 CF).
- Ariston HS X (моделі 15 FF, 18 FF, 24 FF, 24 CF).
- Ariston Cares X System (одноконтурні моделі).
Особливості встановлення:
- Налаштування конфігурації: Це критичний етап. Після встановлення нової плати вона за замовчуванням може бути налаштована на іншу потужність або тип димовидалення. Необхідно зайти в сервісне меню (код 234) і встановити параметри (наприклад, параметр 220 — потужність котла).
- Фазозалежність: Плата вимагає суворого дотримання полярності «фаза-нуль». При неправильному підключенні вилки в розетку котел видасть помилку 501 (відсутність полум'я) відразу після розпалювання.
- Заземлення корпусу: Переконайтеся, що дріт заземлення надійно закріплений на корпусі котла. Без якісного заземлення датчик іонізації працюватиме нестабільно.
- Захист від статики: Під час монтажу уникайте торкання доріжок та мікросхем руками без зняття статичного заряду, щоб не пошкодити чутливі компоненти.
- Стабілізатор: Оскільки електроніка серії X дуже чутлива до якості електромережі, використання стабілізатора напруги є обов'язковою умовою для збереження гарантії та довговічності плати.
