Опис

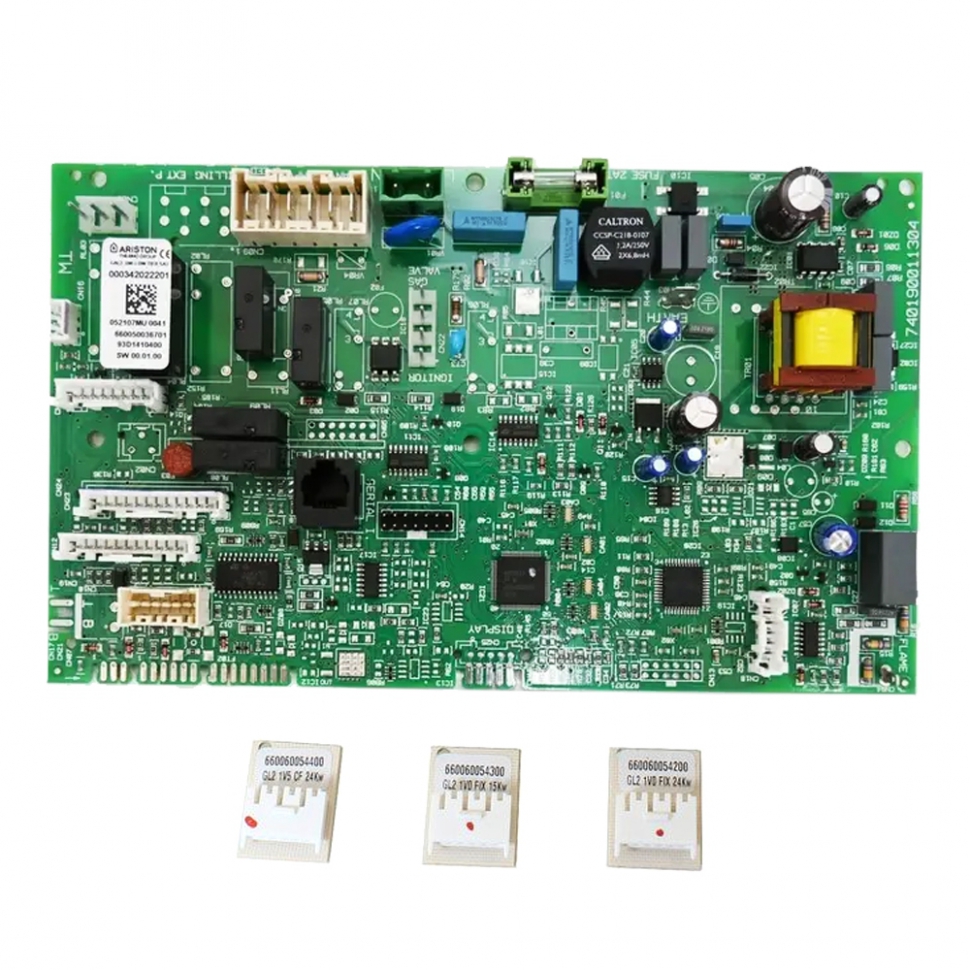

Основна плата керування Ariston BS II, MATIS (артикул 60001580) - це ключовий електронний блок, що координує роботу всіх вузлів традиційних настінних котлів Ariston бюджетного сегмента. Плата забезпечує розпал, модуляцію пальника та повний контроль безпеки (дим, перегрів, іонізація), адаптована до роботи в умовах нестабільної електромережі.
Технічні характеристики:
- Артикул виробника: 60001580 (замінює ранні версії 65109139-03).
- Тип запчастини: Головна електронна плата (Main PCB).
- Тип котла: Традиційний (атмосферний CF або турбований FF).
- Напруга живлення: 230 В / 50 Гц.
- Тип газового клапана: Сумісна з SIT 845 Sigma (модуляція постійним струмом).
- Функції: Електронне іонізаційне керування полум'ям, захист від замерзання, антиблокування насоса.
- Індикація: Робота зі світлодіодною панеллю або РК-дисплеєм (залежно від серії).
- Виробник: Ariston Thermo Group.
Сумісність з котлами:
Плата розроблена для моделей Ariston потужністю 24 кВт:
- Ariston BS II (моделі 24 FF, 24 CF).
- Ariston Matis (моделі 24 FF, 24 CF).
- Ariston Egis Plus (деякі перехідні модифікації).
- Chaffoteaux Alixia (аналогічні моделі відповідних років випуску).
Особливості встановлення:
- Налаштування конфігурації: Після встановлення нової плати необхідно зайти в сервісне меню (код 234) і встановити параметри відповідно до вашої моделі (FF — турбо або CF — димохід). Неправильне налаштування призведе до помилки димовидалення.
- Фазозалежність: Плата критично чутлива до полярності підключення. Якщо котел бачить іскру, але відразу після запалювання йде в помилку 501 (відсутність полум'я) — просто переверніть вилку в розетці.
- Захист від напруги: Модель 60001580 часто виходить з ладу через стрибки напруги. Наполегливо рекомендується встановлювати стабілізатор напруги.
- Перевірка заземлення: Відсутність контакту корпусу з контуром заземлення робить роботу датчика іонізації нестабільною, що призводить до частих блокувань котла.
- Статичний захист: При монтажі уникайте торкання контактів процесора руками, щоб не пошкодити плату статичним розрядом.
