Опис

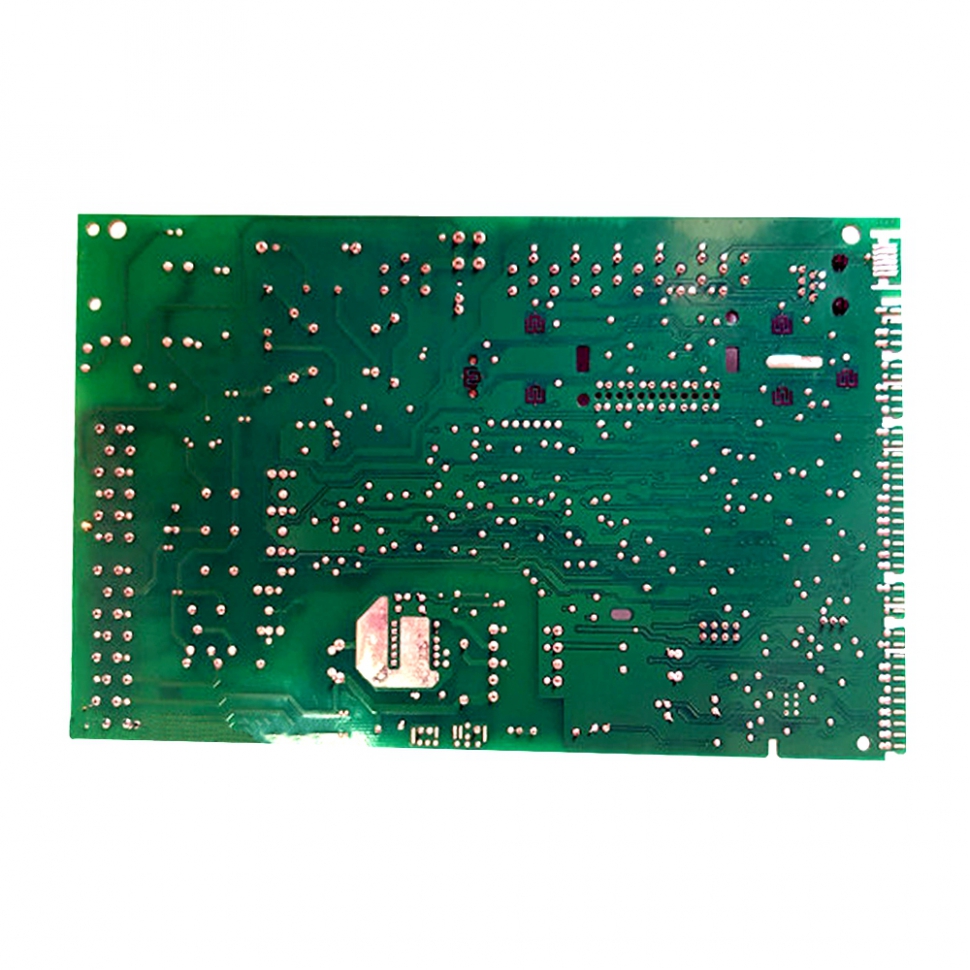

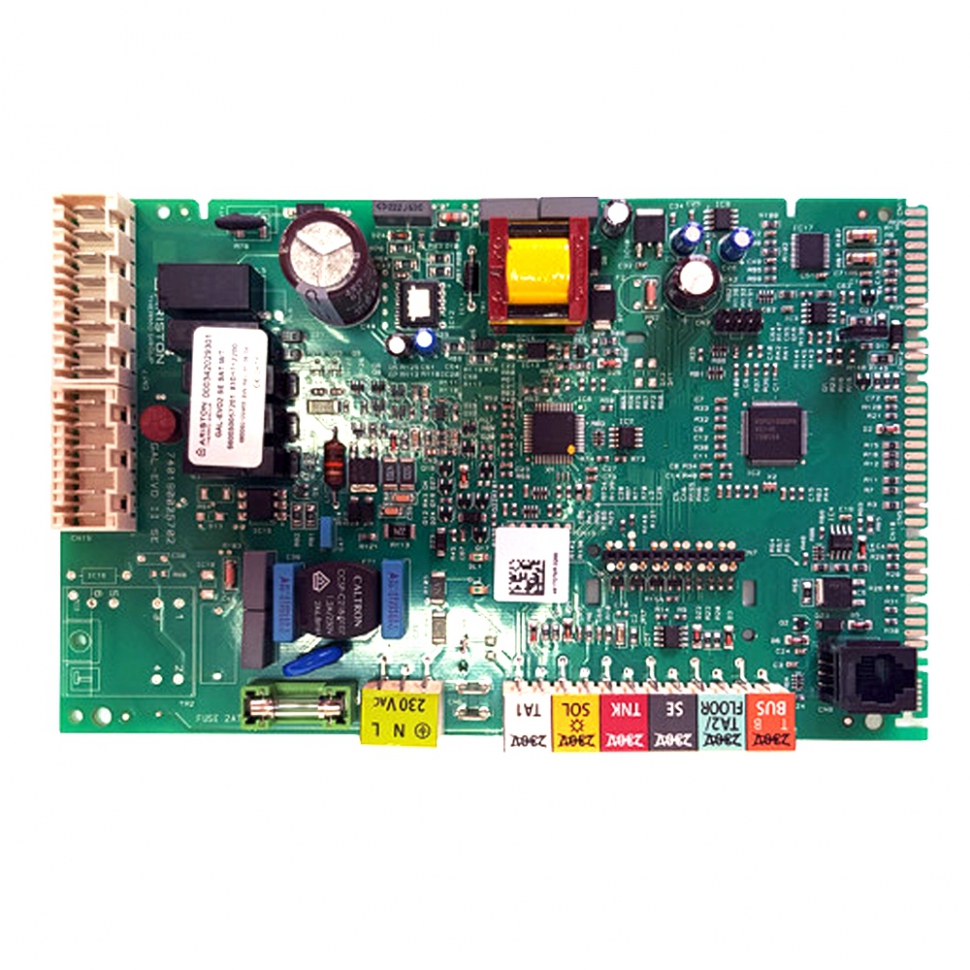

Плата керування Ariston ALTEAS X, CLAS X, GENUS X (артикул 65115783) - це високотехнологічний електронний блок останнього покоління для традиційних (неконденсаційних) котлів преміум та комфорт-класу. Вона є "мозком" системи, що забезпечує інтелектуальну модуляцію пальника, керування вбудованим Wi-Fi (для Alteas) та повну підтримку протоколу BusBridgeNet для створення складних опалювальних систем.
Технічні характеристики:
- Артикул виробника: 65115783.
- Тип запчастини: Основна електронна плата (Main PCB).
- Тип котла: Традиційний (атмосферний CF або турбований FF).
- Напруга живлення: 230 В / 50 Гц.
- Протокол зв'язку: BusBridgeNet (сумісність із Sensys, Cube, Rain Sensor).
- Модуляція: Електронне керування газовим клапаном та вентилятором (для FF моделей).
- Функції: Самодіагностика, режим "Auto" (погодозалежне керування), "Comfort" (швидкий старт ГВП), антилегіонела.
- Виробник: Ariston Thermo Group.
Сумісність з котлами:
Плата розроблена для лінійок серії "X" (випуск після 2016 року) потужністю 24, 28, 30, 32 та 35 кВт:
- Ariston Alteas X (моделі 24, 30, 32, 35 FF).
- Ariston Genus X (моделі 24 FF/CF, 30 FF, 35 FF).
- Ariston Clas X (моделі 24 FF/CF, 28 FF).
- Ariston Clas X System (одноконтурні моделі).
Особливості встановлення:
- Програмування коду моделі: Це найважливіший етап. Плата 65115783 є універсальною для всієї серії "X". Після встановлення необхідно зайти в сервісне меню (код 234) та в параметрі 220 встановити конкретний код вашої моделі (згідно з таблицею в інструкції). Без цього котел видасть помилку конфігурації.
- Фазозалежність: Плата критично чутлива до полярності "фаза-нуль". Якщо після розпалу полум'я зникає і з'являється помилка 501 — перевірте положення вилки в розетці.
- Шлейф тач-панелі: Для моделей Alteas X будьте вкрай обережні при підключенні сенсорної панелі до плати. Неправильне зусилля може пошкодити роз'єм.
- Заземлення: Погане заземлення призведе до збоїв у роботі датчика іонізації та може спричинити вихід з ладу мікропроцесора через статичні розряди.
- Використання стабілізатора: Для захисту дорогої електроніки серії "X" використання інверторного стабілізатора напруги є обов'язковим для довготривалої роботи.
