Опис

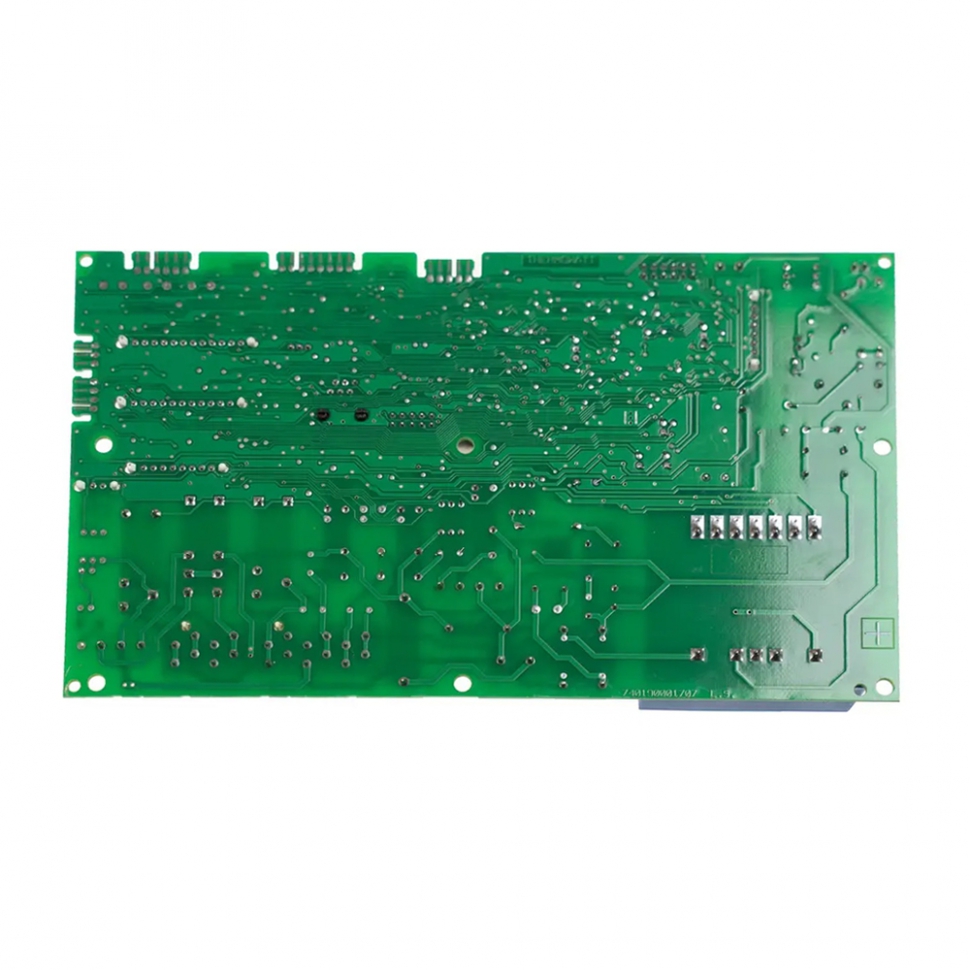

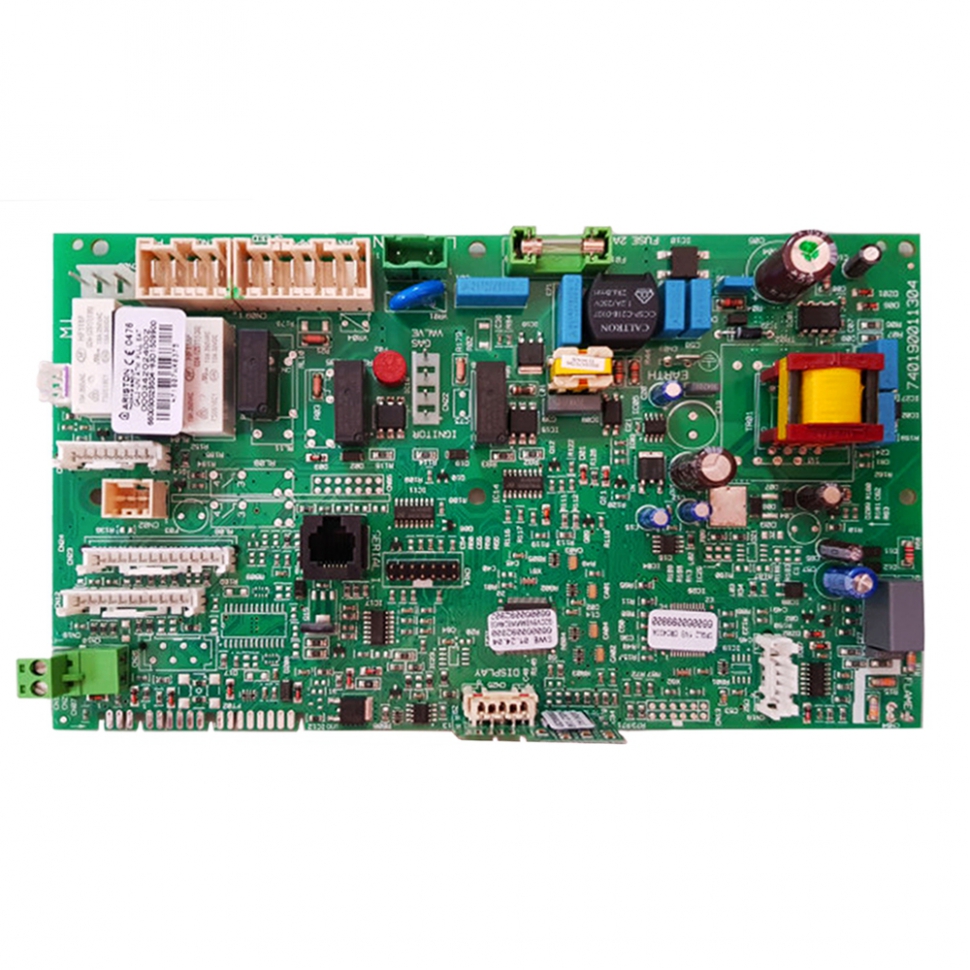

Основна плата керування Ariston CLAS, GENUS (артикул 65109319 / 65109313) - це інтелектуальний центр керування традиційними (атмосферними та турбованими) котлами Ariston. Плата відповідає за модуляцію полум'я, контроль тяги, роботу насоса та триходового клапана, забезпечуючи точну підтримку заданої температури опалення та ГВП.
Технічні характеристики:
- Артикул виробника: 65109313 (замінює старі версії 65105824, 65109139).
- Тип запчастини: Основна електронна плата (Main PCB).
- Тип котла: Традиційний (не конденсаційний).
- Напруга живлення: 230 В / 50 Гц.
- Тип газового клапана: Сумісна з клапанами SIT 845 Sigma.
- Протокол зв'язку: Підтримка інтерфейсу BusBridgeNet для підключення кімнатних термостатів.
- Функції безпеки: Контроль іонізації, захист від перегріву (NTC), антиблокування насоса.
- Виробник: Ariston Thermo Group.
Сумісність з котлами:
Плата розроблена для широкого модельного ряду серій CLAS та GENUS:
- Ariston Clas (моделі 24 FF, 24 CF, 28 FF).
- Ariston Genus (моделі 24 FF/CF, 28 FF, 32 FF, 35 FF).
- Ariston Clas System (одноконтурні моделі 24, 28, 32 кВт).
- Ariston Genus System (одноконтурні моделі).
- Chaffoteaux Pigma / Alixia (деякі модифікації, оскільки бренди ідентичні за електронікою).
Особливості встановлення:
- Налаштування параметрів (Кодування): Після встановлення нової плати обов'язково потрібно зайти в сервісне меню (код 234) та налаштувати параметри під вашу модель (тип димовидалення, потужність, наявність бойлера). Без цього котел може видавати помилку конфігурації.
- Перевірка фазування: Плати Ariston чутливі до положення "фаза-нуль". Переконайтеся, що вилка вставлена правильно, інакше котел може йти в помилку 501 (відсутність полум'я).
- Мікросхема пам'яті (EEPROM): Якщо нова плата постачається без ключа конфігурації, його необхідно переставити зі старої плати у відповідний роз'єм.
- Захист від перепадів: Рекомендується встановлювати плату разом із стабілізатором напруги, оскільки мікропроцесорні блоки Ariston вразливі до стрибків у мережі.
- Заземлення: Відсутність або погане заземлення корпусу котла призведе до збоїв у роботі датчика іонізації.
