Опис

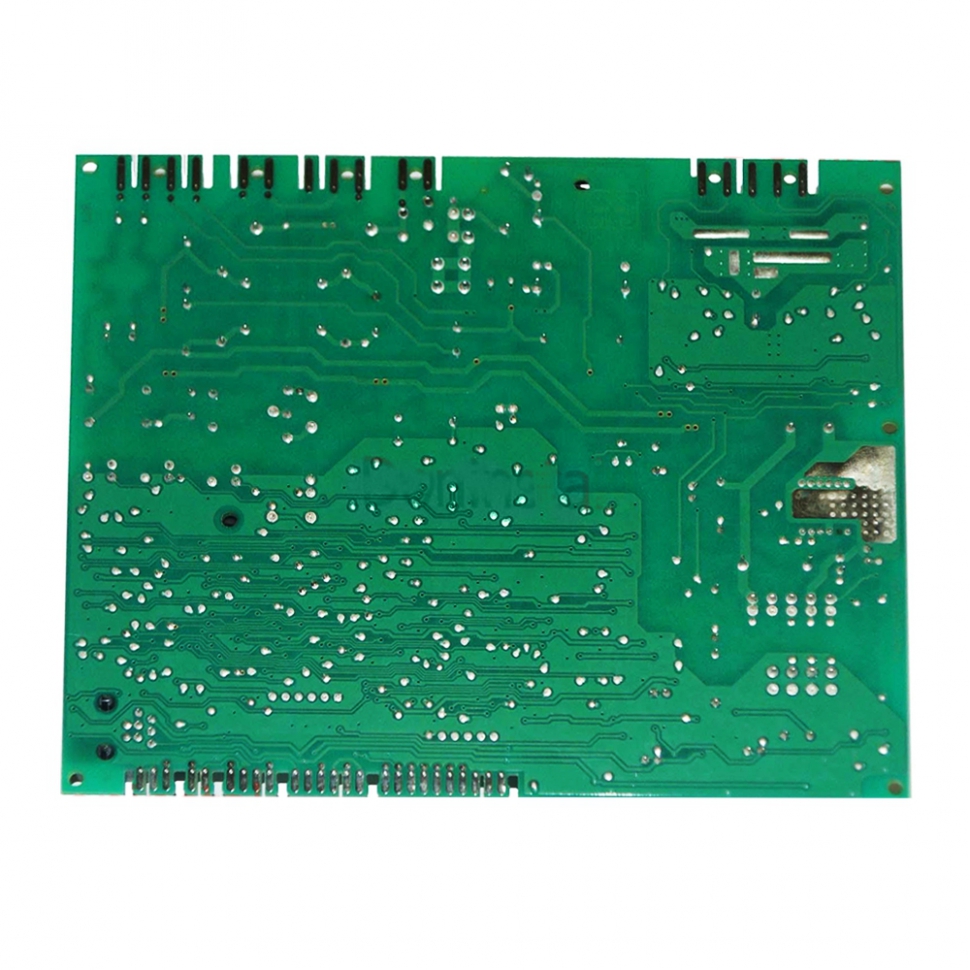

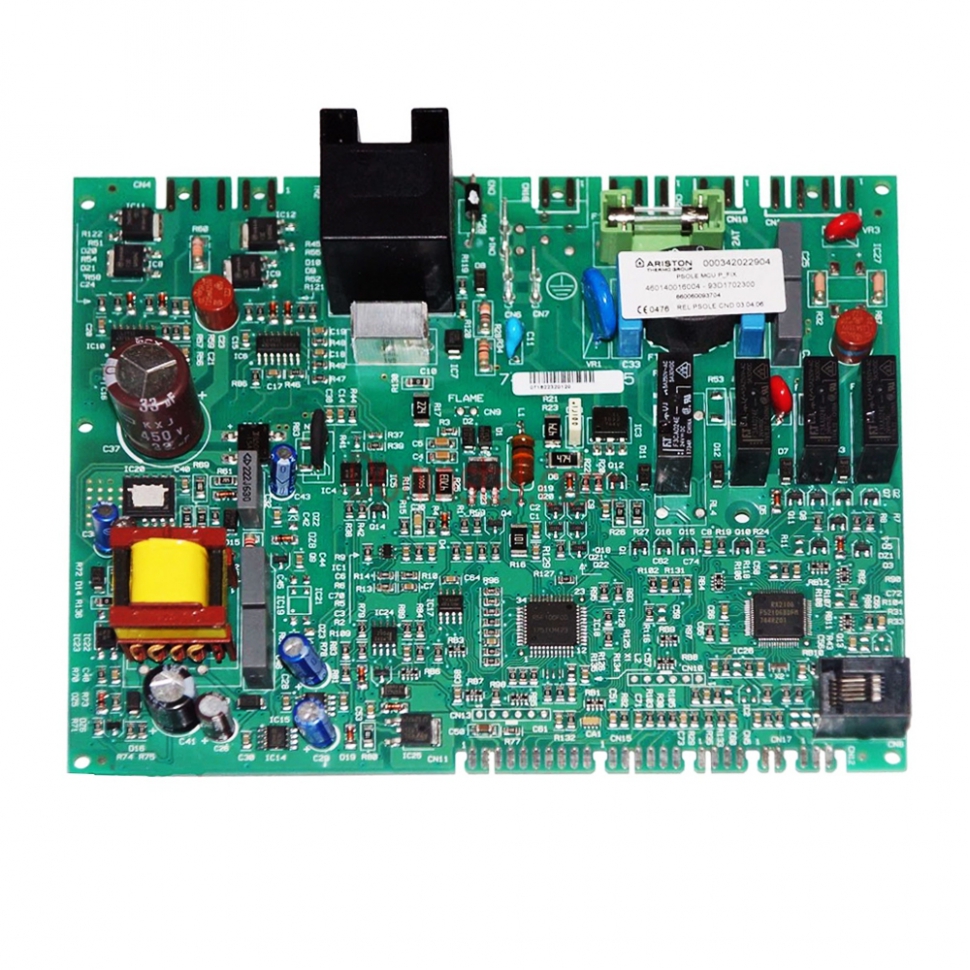

Основна плата керування Ariston Cares Premium 24 (артикул 65114201) - це центральний мікропроцесорний блок, який забезпечує повний контроль робочих процесів конденсаційного котла. Плата керує модуляцією пальника, роботою вентилятора, циркуляційним насосом та системою безпеки, забезпечуючи максимальну енергоефективність конденсаційної технології.
Технічні характеристики:
- Артикул виробника: 65114201 (може замінювати попередні ревізії).
- Тип обладнання: Основна електронна плата (Main PCB).
- Тип котла: Конденсаційний.
- Напруга живлення: 230 В / 50 Гц.
- Керування вентилятором: ШІМ-модуляція (PWM) для точного змішування газоповітряної суміші.
- Функції захисту: Захист від замерзання, блокування насоса, контроль іонізації та перегріву.
- Інтерфейс: Підтримка протоколу BusBridgeNet для підключення кімнатних термостатів та сенсорів.
- Виробник: Оригінальна запчастина Ariston Thermo Group.
Сумісність з котлами:
Плата розроблена спеціально для лінійки конденсаційних котлів бюджетного та середнього сегменту:
- Ariston Cares Premium (модель 24 EU, 30 EU).
- Ariston HS Premium (моделі 24, 30 кВт).
- Ariston Cares Premium System (одноконтурні моделі).
Особливості встановлення:
- Налаштування параметрів: Після встановлення нової плати обов'язково потрібно зайти в сервісне меню та встановити значення параметрів згідно з таблицею у технічній інструкції саме для вашої потужності (наприклад, тип газу, мінімальні/максимальні оберти вентилятора).
- Заміна EEPROM: У деяких випадках необхідно переставити мікросхему пам'яті (ключ) зі старої плати на нову, якщо вони постачаються окремо.
- Заземлення: Переконайтеся, що котел має якісне заземлення, оскільки конденсаційні плати чутливі до потенціалів на корпусі, що може викликати помилку "Відсутність полум'я".
- Гідроізоляція: Під час монтажу стежте, щоб на плату не потрапив конденсат або вода з гідравлічних вузлів, розташованих поруч.
- Фіксація роз'ємів: Всі штекери мають сідати щільно. Зверніть особливу увагу на низьковольтні роз'єми датчиків NTC — поганий контакт призведе до нестабільної роботи.
