Опис

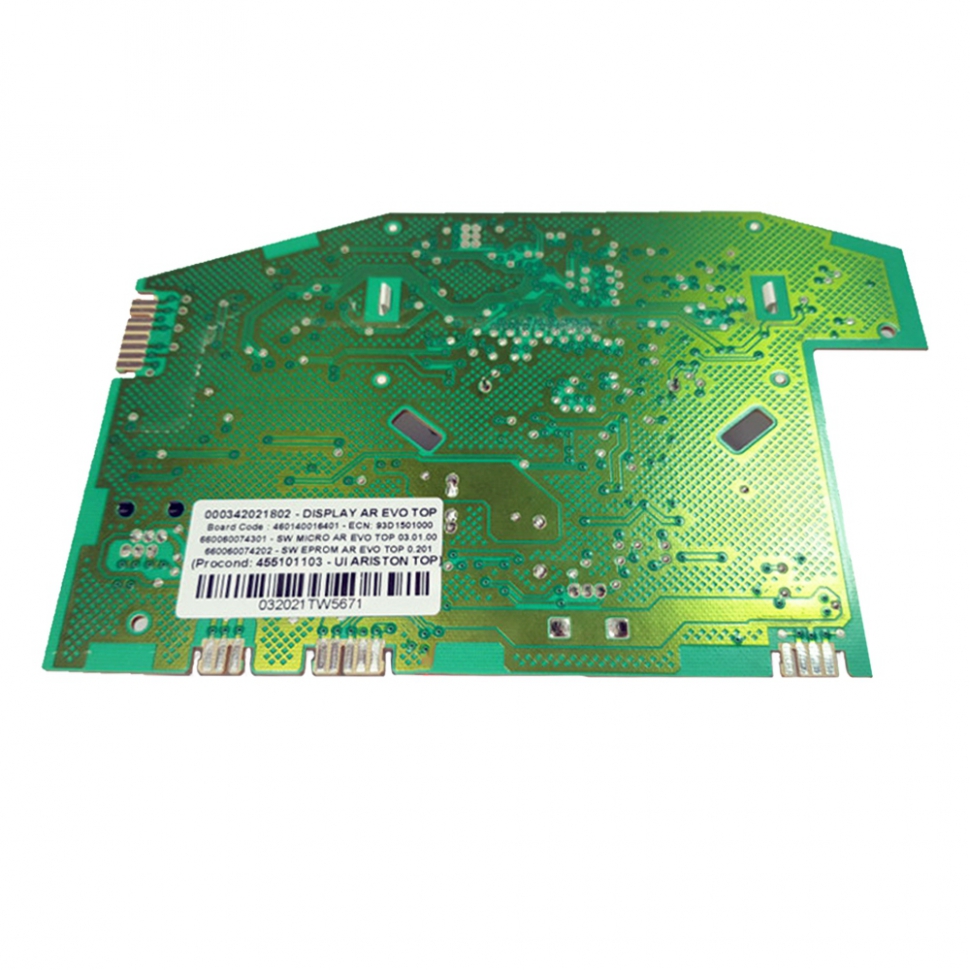

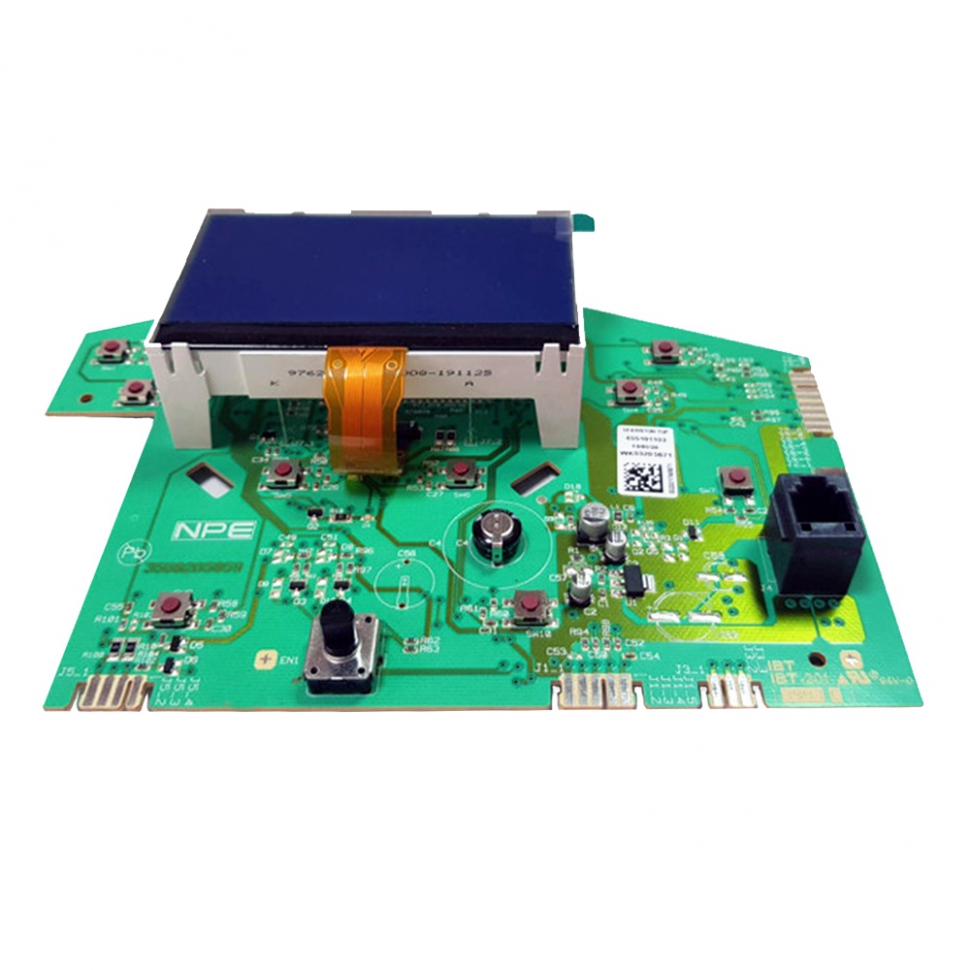

Плата дисплея (інтерфейсна плата) Ariston GENUS EVO 65111882 - це оригінальний інтелектуальний модуль керування з багатофункціональним матричним дисплеєм. Вона забезпечує повний контроль над роботою котла, дозволяючи програмувати режими опалення, ГВП та переглядати розширену сервісну діагностику завдяки великому текстовому екрану.
Технічні характеристики:
- Артикул виробника: 65111882.
- Тип дисплея: Рідкокристалічний матричний (Full Dot Matrix) з підсвічуванням.
- Інтерфейс: Кнопкове керування (Soft Touch) з окремими кнопками для швидких функцій (Auto, Comfort).
- Підключення: Багатоконтактний роз'єм під плоский шлейф.
- Функції: Відображення тексту, графіків роботи, кодів помилок, налаштування сонячних систем та каскадів.
- Напруга: Низьковольтне живлення від основної плати (bus-зв'язок).
- Матеріал: Пластикова панель з вбудованою друкованою платою.
Сумісність з котлами:
Плата призначена для преміальної лінійки котлів Ariston серії EVO:
- Ariston Genus Evo (традиційні моделі 24 FF, 30 FF, 32 FF, 35 FF).
- Ariston Genus Premium Evo (конденсаційні моделі 24, 30, 35 кВт).
- Ariston Genus Premium Evo System (одноконтурні моделі).
- Ariston Genus Premium Evo HP (моделі високої потужності 45-65 кВт).
Особливості встановлення:
- Антистатичний захист: Електроніка чутлива до статики, тому перед монтажем торкніться заземленого предмета.
- Відключення живлення: Заміна проводиться виключно при повному відключенні котла від мережі 220В.
- Перевірка шлейфу: Перед фіксацією плати огляньте контакти шлейфу на наявність окислення; при необхідності протріть спиртовим розчином.
- Кодування (Eeprom): В деяких випадках після заміни інтерфейсу може знадобитися перевірка параметрів у меню 2 (Параметри котла), щоб дисплей коректно відображав конфігурацію саме вашої моделі (наприклад, наявність бойлера).
- Щільність прилягання: При монтажі передньої кришки стежте, щоб кнопки не були затиснуті корпусом, інакше котел може не реагувати на натискання або постійно перезавантажуватися.
