Опис

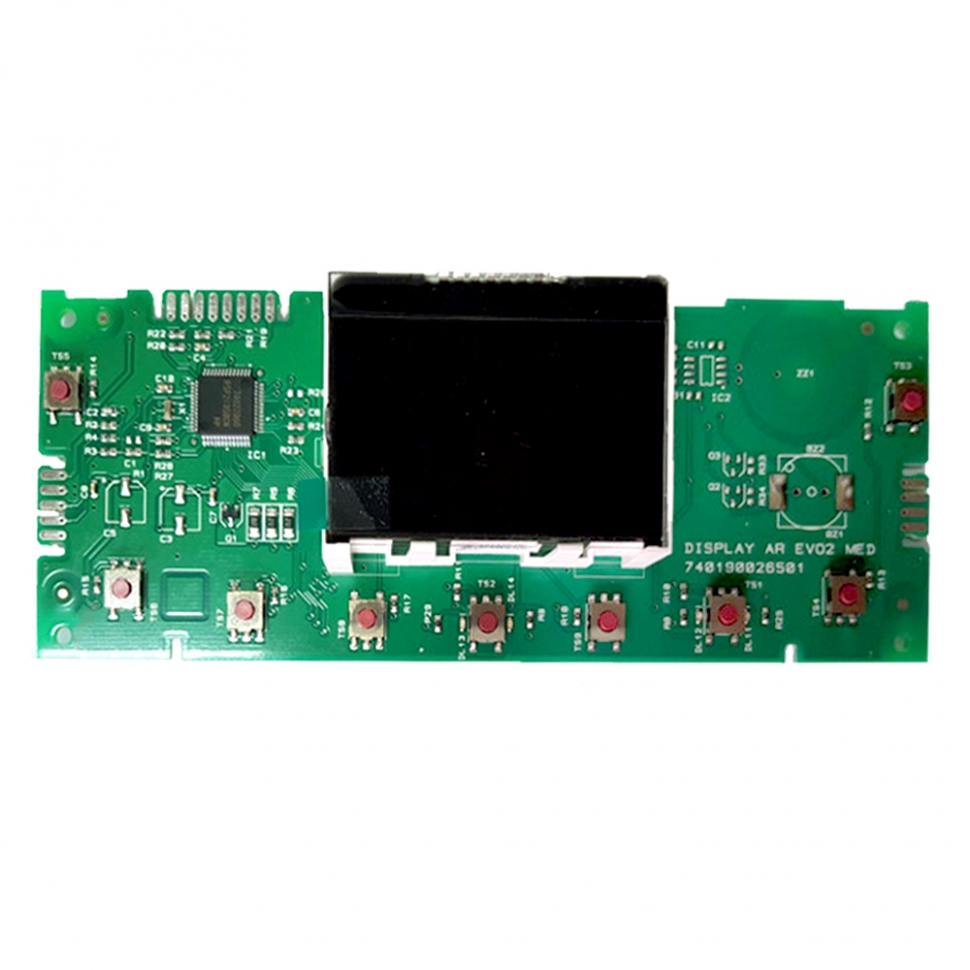

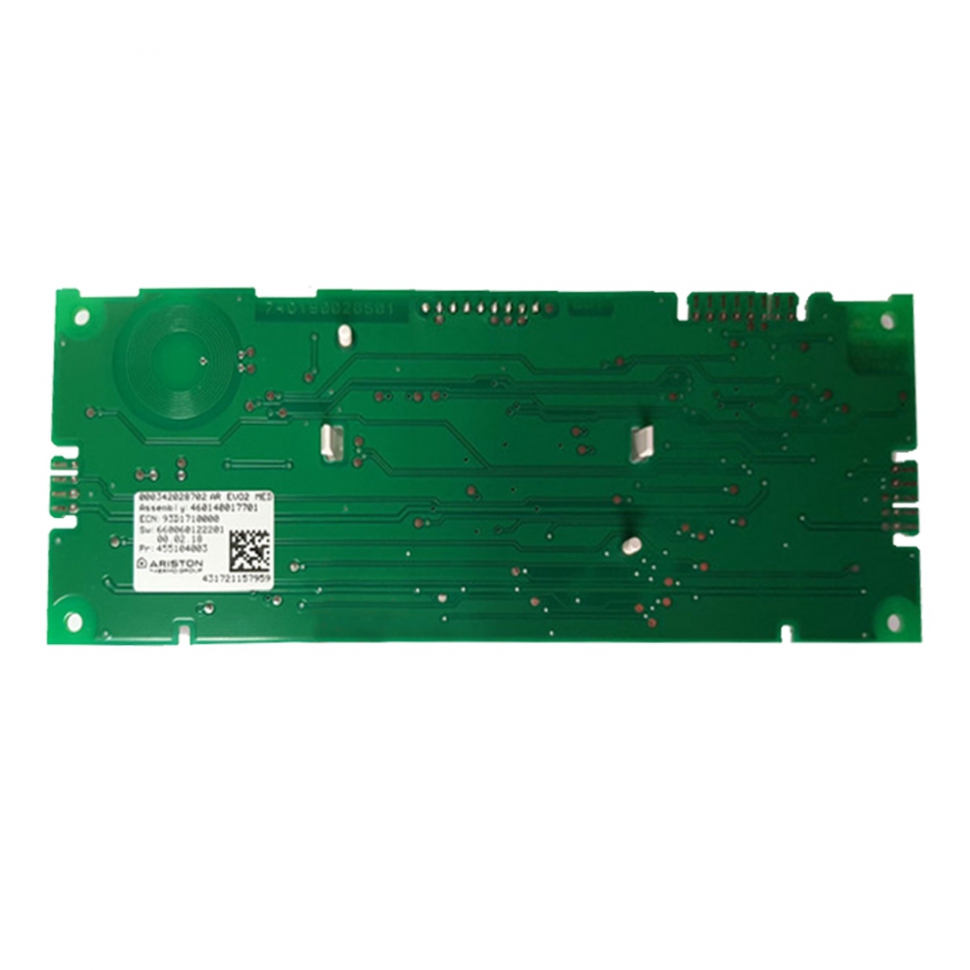

Плата дисплея (інтерфейсна плата) Ariston CLAS X, CLAS ONE 65115776 - це оригінальний модуль керування з РК-дисплеєм, призначений для налаштування параметрів, відображення кодів помилок та візуального контролю роботи сучасних серій котлів Ariston. Плата забезпечує зв'язок між користувачем та основним електронним блоком керування через інтерфейс передачі даних.
Технічні характеристики:
- Артикул виробника: 65115776.
- Тип модуля: Інтерфейсна плата (Display Board).
- Тип дисплея: Рідкокристалічний з підсвічуванням.
- Керування: Кнопкове (інтегровані мікроперемикачі).
- Напруга живлення: Низьковольтна (від основної плати).
- Матеріал: Друкована плата на пластиковій основі.
- Індикація: Температура, тиск, сервісні коди, режими роботи (Auto, Comfort).
Сумісність з котлами:
Плата розроблена для лінійок Ariston нового покоління:
- Ariston Clas X (традиційні моделі 24 FF, 24 CF, 28 FF).
- Ariston Clas ONE / Clas ONE System (конденсаційні моделі 24, 30, 35 кВт).
- Ariston Clas ONE L (деякі модифікації).
Особливості встановлення:
- Знеструмлення: Перед заміною необхідно обов'язково вимкнути котел з розетки, щоб уникнути короткого замикання при підключенні шлейфу.
- Захист від статики: Рекомендується торкатися заземлених металевих поверхонь перед роботою з платою, щоб зняти статичну напругу з рук.
- Фіксація шлейфу: Переконайтеся, що плоский шлейф передачі даних щільно та рівно увійшов у роз'єм (до клацання або повної фіксації), інакше дисплей може не засвітитися або видавати помилку зв'язку.
- Налаштування: Після встановлення нової плати зазвичай не потрібно вводити спеціальні сервісні параметри, оскільки основні налаштування зберігаються в пам'яті головної плати котла.
- Герметичність: Слідкуйте за тим, щоб під час монтажу передньої панелі не було перекосів, які можуть призвести до заїдання кнопок або потрапляння вологи.
