Опис

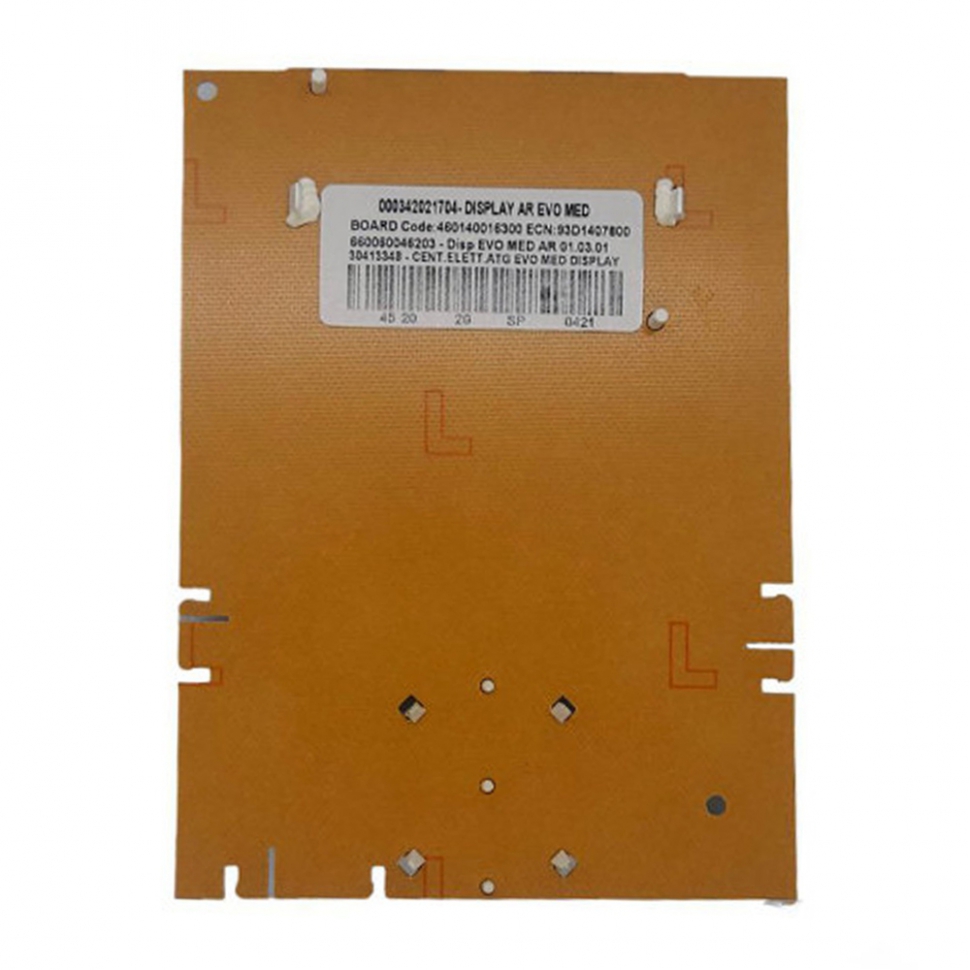

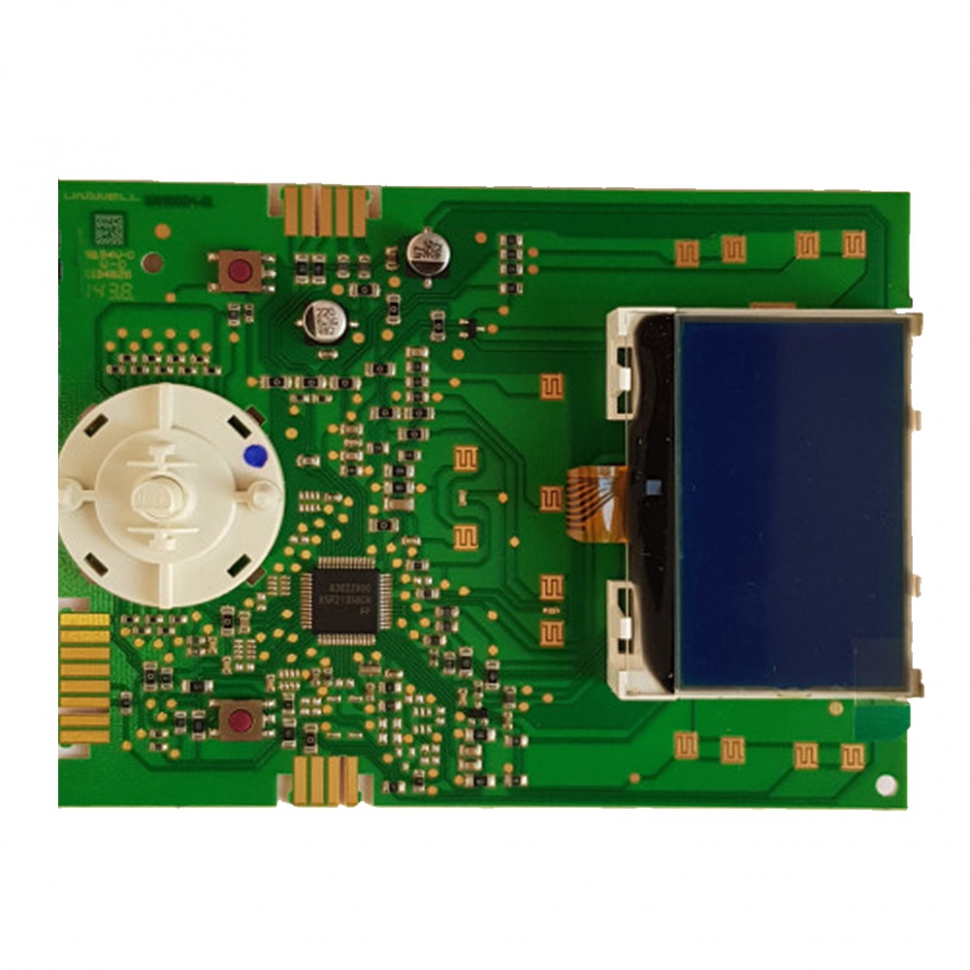

Плата дисплея на газовий котел Ariston CLAS EVO 65111883 - це оригінальний електронний модуль інтерфейсу користувача, оснащений багатофункціональним рідкокристалічним дисплеєм. Вона забезпечує повний контроль над роботою котла, відображаючи текстову та графічну інформацію про температуру, активні режими (Зима/Літо), тиск у системі та детальні коди помилок. Плата є сполучною ланкою між кнопками керування на передній панелі та основним процесором котла.
Технічні характеристики:
- Артикульний номер: 65111883
- Заводське маркування: 660060032601 / BITRON 212015568004
- Тип дисплея: LCD з підсвічуванням (матричний/символьний)
- Органи керування: Мікроперемикачі під кнопки вибору режимів та регулювання параметрів
- Тип підключення: Багатоконтактний плоский шлейф до основної плати
- Країна виробник: Італія (Ariston Thermo Group)
Сумістність з котлами:
Плата дисплея на газовий котел Ariston CLAS EVO 65111883 розроблена спеціально для покоління котлів "EVO" (випуску з 2012-2013 років):
- Ariston CLAS EVO: 24 CF / FF, 28 FF.
- Ariston CLAS EVO SYSTEM: 24 CF / FF, 28 FF, 32 FF.
- Ariston CLAS PREMIUM EVO: 24, 30, 35.
- Ariston CLAS PREMIUM EVO SYSTEM: 24, 35.
- Ariston GENUS EVO: (в окремих модифікаціях як сумісний вузол індикації).
Особливості встановлення:
- Монтаж: Встановлюється у внутрішню частину пластикового корпусу відкидної панелі керування.
- Підключення: Роботи проводяться лише при вимкненому живленні котла; необхідно перевірити щільність посадки шлейфу в роз'ємі для уникнення мерехтіння дисплея.
- Конфігурація: Після встановлення на котлах серії EVO може знадобитися перевірка параметрів у сервісному меню (код 234) для коректного відображення функцій конкретної моделі.
- Догляд: При очищенні зовнішньої панелі не допускати потрапляння вологи безпосередньо на контакти плати через щілини між кнопками.
