Опис

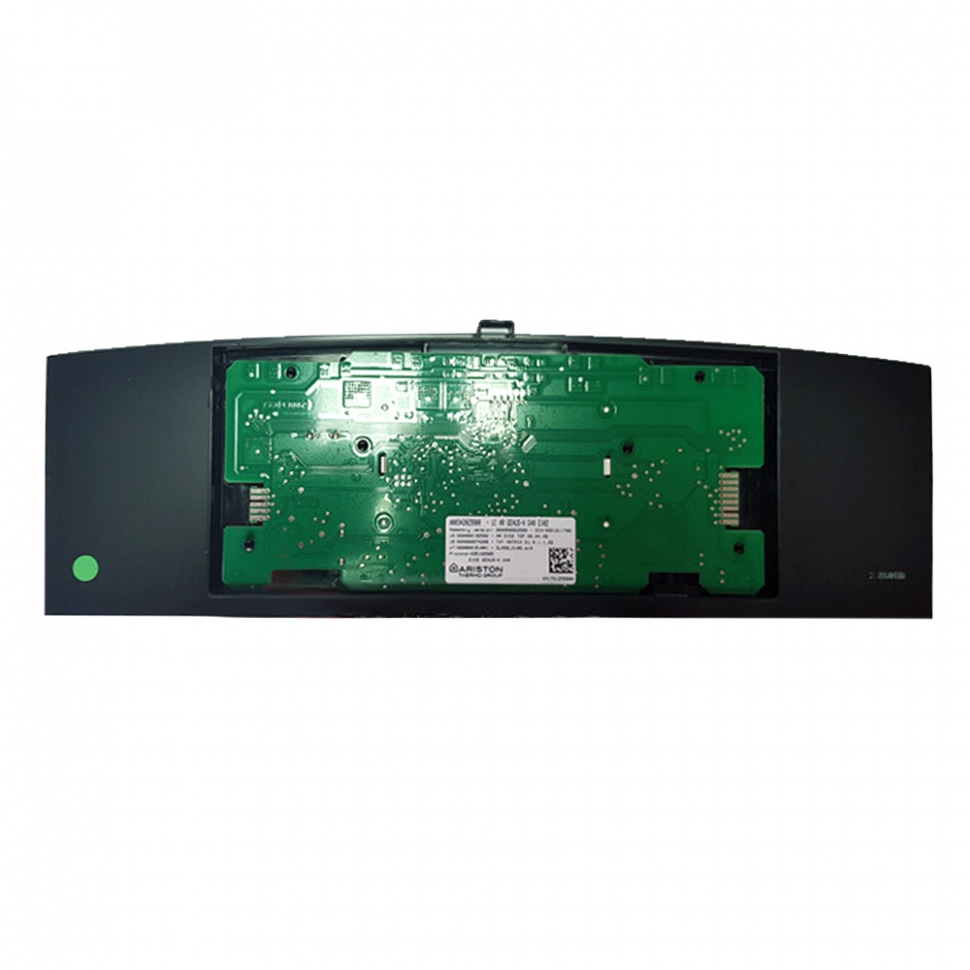

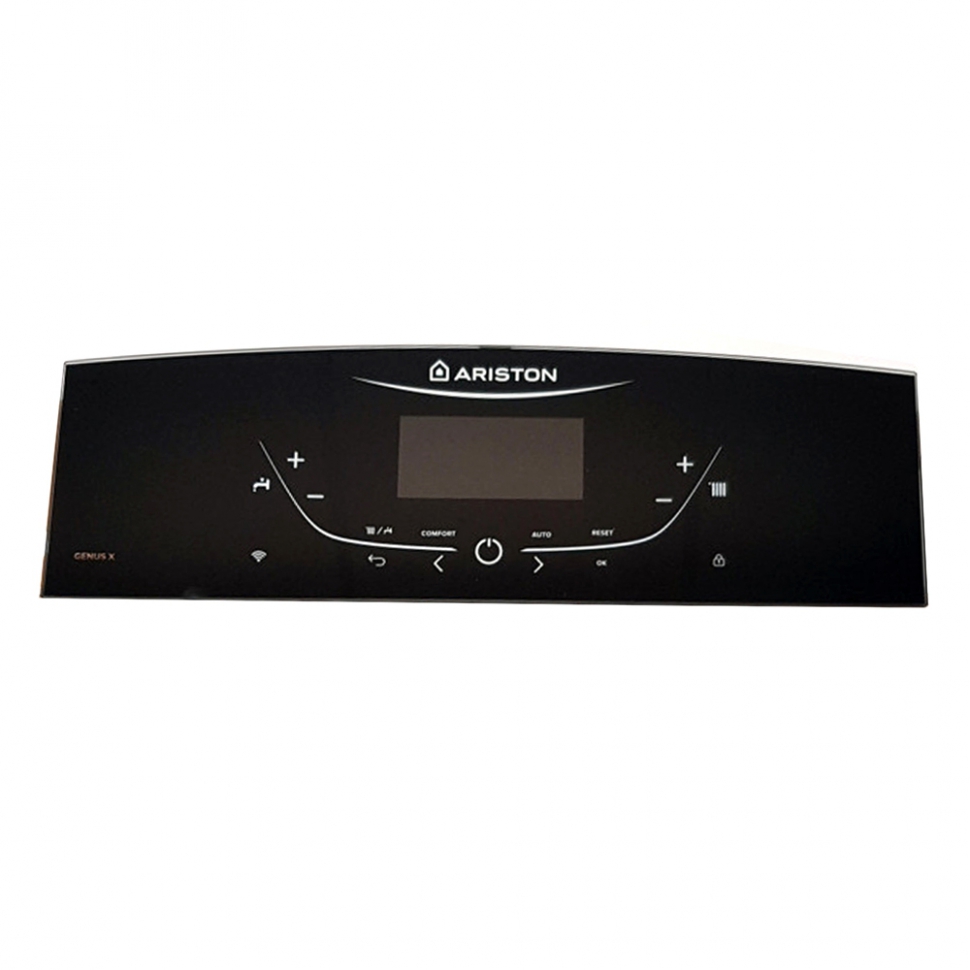

Плата дисплея Ariston Genus X 65115781 - це оригінальний інтелектуальний модуль інтерфейсу користувача, розроблений для преміальної лінійки традиційних котлів Ariston. Вона оснащена великим матричним рідкокристалічним дисплеєм з підсвічуванням, який підтримує повне текстове меню (багатомовне). Плата дозволяє детально контролювати параметри системи опалення, відображає графіки споживання енергії, активні режими роботи та розширені коди помилок з текстовим описом несправності.
Технічні характеристики:
- Артикульний номер: 65115781
- Заводське маркування: Galevo Display Genus / 65115781-01
- Тип дисплея: Матричний LCD з високою роздільною здатністю та підсвічуванням
- Органи керування: Мікроперемикачі під фізичні кнопки панелі котла
- Тип підключення: Спеціалізований багатоконтактний шлейф до основної плати
- Країна виробник: Італія (Ariston Thermo Group)
Сумістність з котлами:
Плата дисплея Ariston Genus X 65115781 призначена для використання в моделях серії Genus X та їхніх модифікаціях:
- Ariston GENUS X: 24 CF / FF, 30 FF, 32 FF, 35 FF.
- Ariston GENUS ONE: (у версіях, що використовують кнопковий матричний інтерфейс).
- Ariston GENUS X SYSTEM: 24, 30, 35 кВт.
Особливості встановлення:
- Монтаж: Встановлюється з внутрішньої сторони відкидної панелі керування у відповідні напрямні та фіксатори.
- Підключення: З'єднання зі шлейфом виконується суворо при вимкненому електроживленні котла для запобігання пошкодженню матриці.
- Програмна ініціалізація: Після заміни плати може знадобитися вхід у сервісне меню (код 234) для вибору коректного типу котла та перевірки версії прошивки (параметр 0.2.0).
- Захист: Слід уникати механічного тиску на центральну частину дисплея під час монтажу, щоб не допустити розтікання рідких кристалів.
