Опис

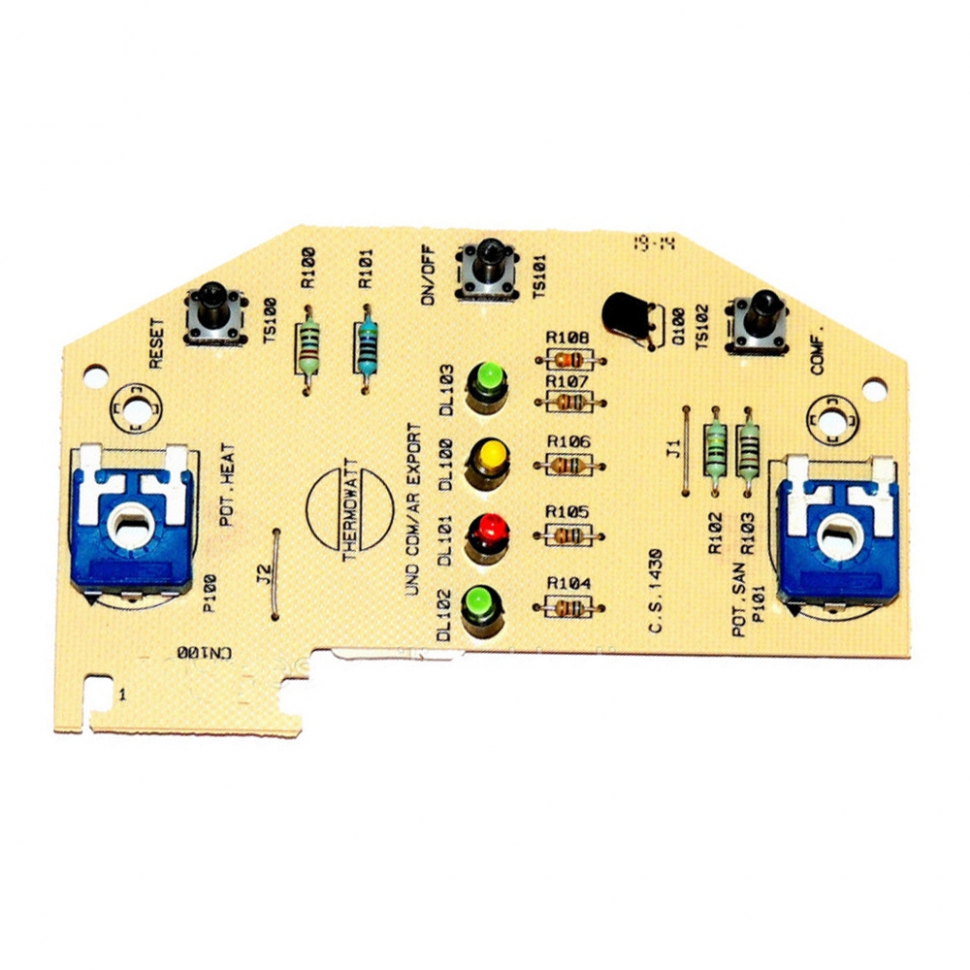

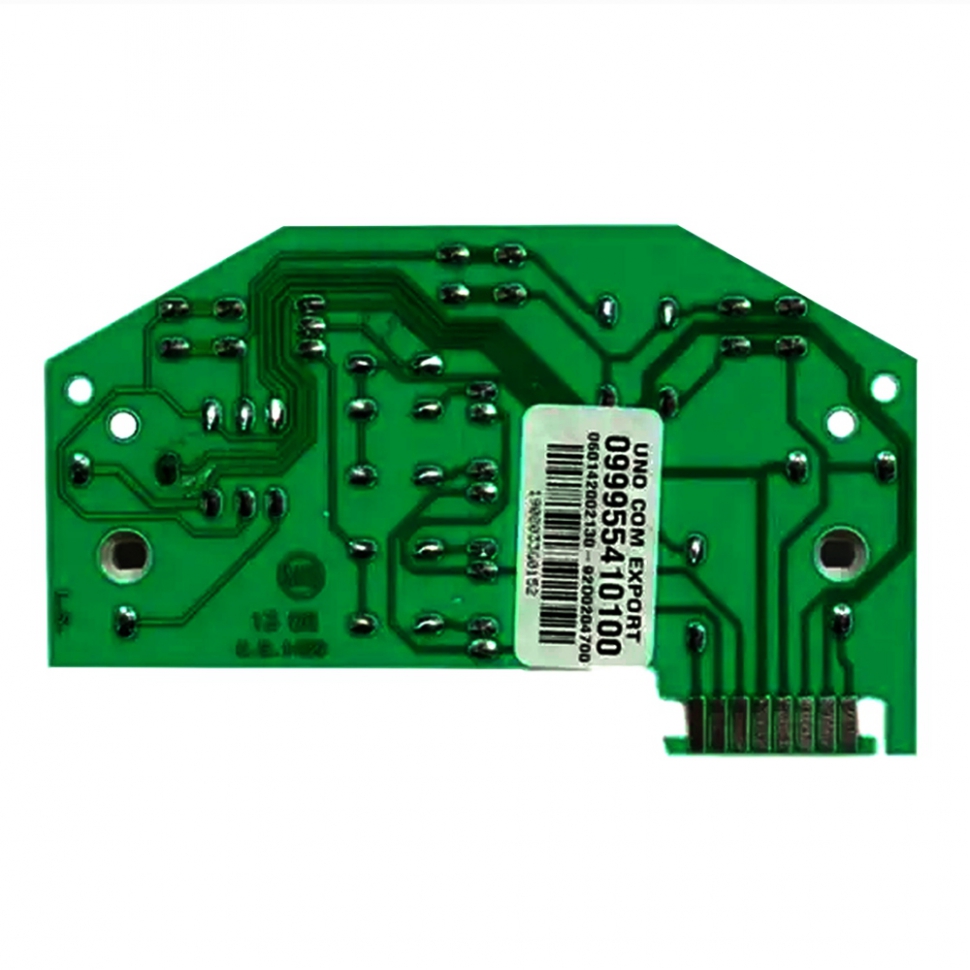

Плата індикації та керування на газовий котел Ariston UNO 24 MFFI/MI 65100750 - це вузол інтерфейсу користувача, призначений для встановлення режимів роботи котла та візуального моніторингу його стану. На відміну від сучасних цифрових модулів, ця плата використовує аналогові регулятори та систему світлодіодної індикації. Вона передає сигнали від ручок вибору температури до основної плати та сигналізує про роботу пальника, наявність живлення або блокування котла за допомогою кольорових світлодіодів.
Технічні характеристики:
- Артикульний номер: 65100750 (також зустрічається під артикулом 65100072)
- Заводське маркування: Ariston UNO / BITRON 212005510500
- Тип індикації: Світлодіодна (LED-індикатори: зелений, жовтий, червоний)
- Органи керування: Два потенціометри (ручки) для регулювання температури опалення та ГВП, кнопка розблокування (Reset)
- Тип підключення: Багатожильний плоский шлейф до основної електронної плати
- Країна виробник: Італія (Ariston Thermo Group)
Сумістність з котлами:
Плата індикації та керування на газовий котел Ariston UNO 24 MFFI/MI 65100750 сумісна виключно з класичною серією UNO:
- Ariston UNO 24 MI: (димохідна версія, відкрита камера згоряння)
- Ariston UNO 24 MFFI: (турбована версія, закрита камера згоряння)
Особливості встановлення:
- Монтаж: Плата кріпиться на внутрішній стороні передньої відкидної панелі котла за допомогою чотирьох гвинтів або затискачів.
- Підключення: Роботи виконуються суворо при вимкненому електроживленні; при підключенні шлейфу важливо не допустити перекосу контактів.
- Механічна частина: При встановленні необхідно стежити, щоб штоки потенціометрів точно збігалися з отворами пластикових ручок на лицьовій панелі.
- Діагностика: Після заміни плата не потребує програмування. Якщо після ввімкнення світлодіоди не горять, слід перевірити цілісність запобіжників на головній платі керування та надійність з’єднання шлейфу.
