Опис

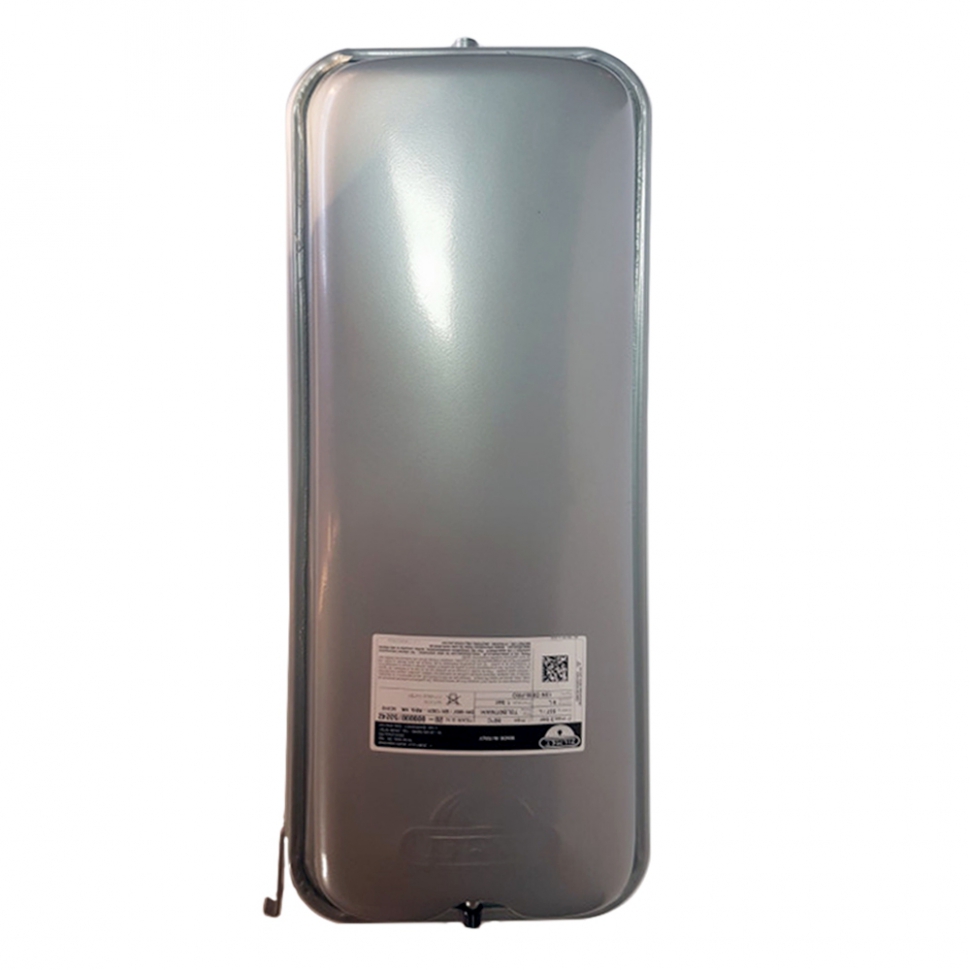

Бак розширювальний Immergas Mini, Star, Mythos 6 л (1.015138) - це герметична сталева ємність плоского типу, призначена для компенсації температурного розширення теплоносія в настінних газових котлах потужністю 24 кВт. Конструкція складається з двох панелей, з'єднаних герметичним швом, та внутрішньої еластичної мембрани, що розділяє повітряну та водяну камери. Головною особливістю цієї моделі є спосіб підключення до гідравлічної групи котла — замість різьби використовується спеціальний штуцер під фіксацію металевою кліпсою (скобою), що значно спрощує монтаж та демонтаж деталі під час сервісного обслуговування.
Технічні характеристики:
-
Об’єм: 6 літрів.
-
Тип підключення: під кліпсу (швидкознімне з'єднання зі стопорною скобою).
-
Форма: прямокутна, плоска.
-
Габаритні розміри: довжина — 490 мм, ширина — 200 мм, товщина — 50–60 мм.
-
Максимальний робочий тиск: 3.0 бар.
-
Тиск повітряної камери (заводське накачування): 1.0 бар.
-
Робоча температура: до +90°C.
-
Взаємозамінні артикули: 1.036267, 1.025539.
Даний розширювальний бак застосовується в сучасних серіях котлів Immergas потужністю 24 кВт:
-
Eolo Star 24 3 E: (моделі з дисплеєм та кнопками).
-
Nike Star 24 3 E: (атмосферні версії з дисплеєм).
-
Eolo Mini 24 3 E: (версії з цифровим керуванням).
-
Nike Mini 24 3 E: (відповідні атмосферні моделі).
-
Mythos: моделі 24 2 E, 24 4 E (Eolo та Nike).
-
Major Eolo: деякі модифікації.
