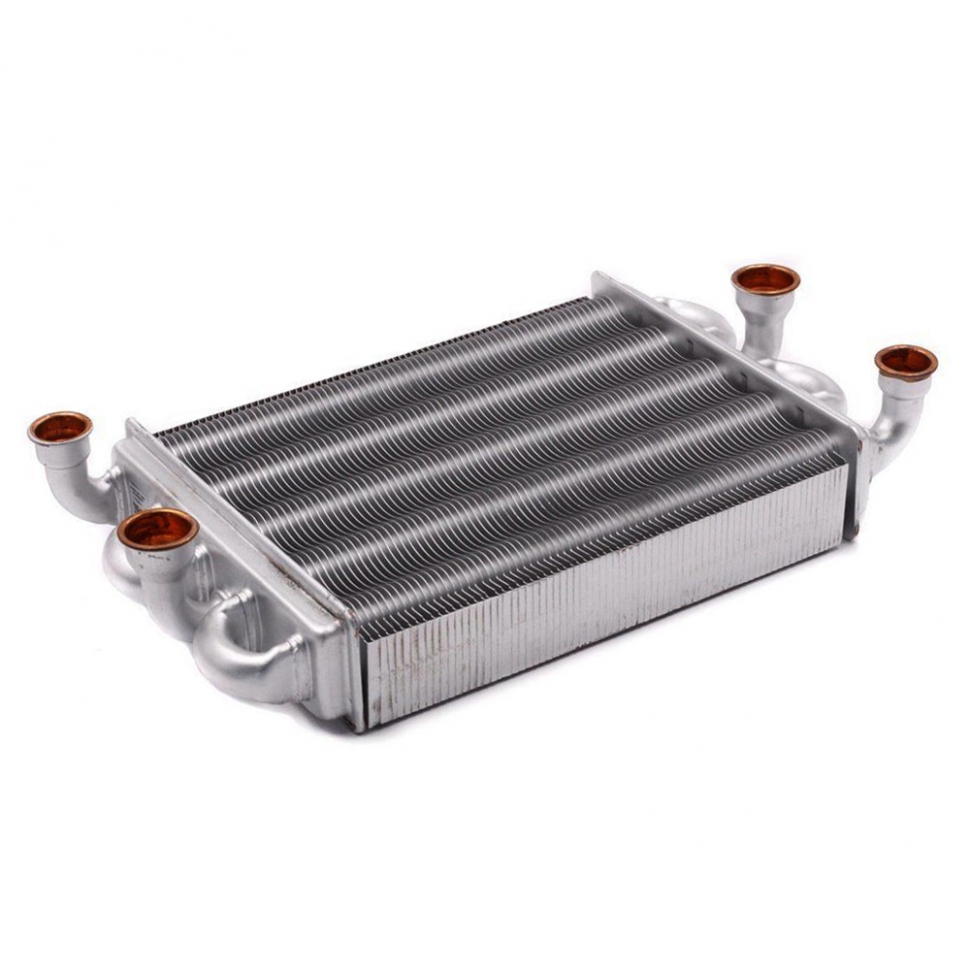

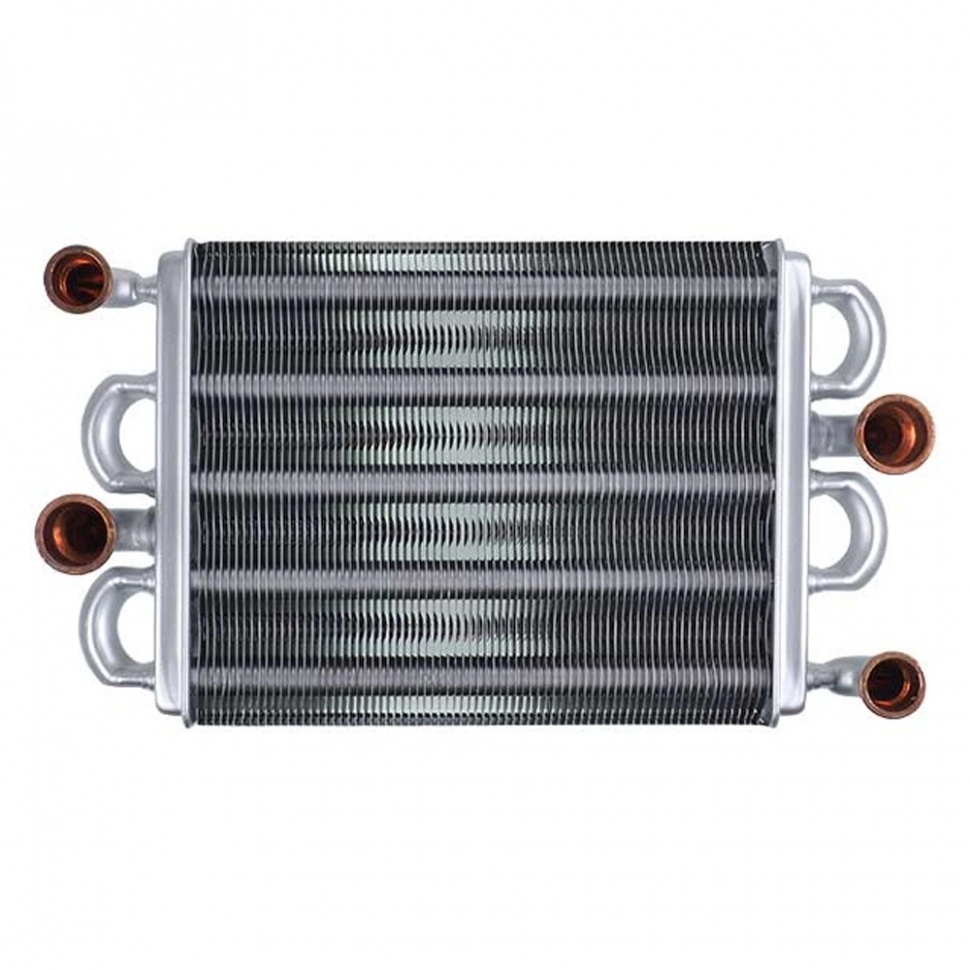

Бітермічний теплообмінник на газовий котел Fondital (турбо) Antea, Nova Florida-Delfis 6SCAMBIT00 призначений для монтажу в модельному ряді котлів із закритою камерою згоряння.



Нова лінійка котлів оновлена на більш модернізований модельний ряд котлів з удосконаленими технологіями і новими впровадженнями. Теплообмінник залишився стандартної конструкції, але на відміну від попередньої версії його геометричні розміри і накидні гайки змінені на швидкознімні з'єднання під кліпси.



Подвійний теплообмінник дозволяє знизити енергоспоживання і час, що витрачається на виробництво гарячої санітарної технічної води, виключає необхідність застосування пластинчастого вторинного теплообмінника. Теплообмінник складається з двох контурів: внутрішнього і зовнішнього. Перший, овальної форми, працює на систему опалення, а другий, ромбоподібної форми виробляє санітарно-технічну воду. Така форма була спеціально розроблена, щоб уникнути відкладень накипу і для зниження рівня шуму. Насправді, з чотирьох точок дотику внутрішнього трубопроводу, тільки три приварені до зовнішнього контуру, четвертий же залишений не привареним.



Таким чином, переміщення металевих частин теплообмінника не дозволяє вапняку відкладатися і засмічувати його внутрішній простір, крім того, знижується шум, що утворюється при термічному розширенні. Нарешті, зовнішні ребра теплообмінника сприяють рівномірному розподілу температури.

Циркуляційний насос працює тільки під час режиму опалення, під час виробництва санітарно-технічної води він не вмикається для того, щоб забезпечити більший тепловий обмін у внутрішньому контурі. З цієї ж причини під час виробництва санітарно-технічної води котел працює на стоячій воді. З'єднання трубопроводів котла з теплообмінником фіксуються за допомогою спеціальних кліпс, і чим більший тиск, тим вищий ступінь герметизації з'єднання.



При заміні теплообмінника дотримуйтесь наступної процедури:



зняти передню панель камери згоряння;

зняти розширювальний бак;

зняти вентилятор і димоуловлювач;

відстебнути фіксуючі кліпси;

замінити теплообмінник, вийнявши його у напрямку вгору;

знову змонтувати всі вузли, попередньо змастивши ущільнення фіксаторів.

Встановлюється на моделі котлів:



Fondital Antea CTFS 24 AF

Nova Florida Delfis CTFS 24 AF

Nova Florida Delfis CTFS 24 AF
