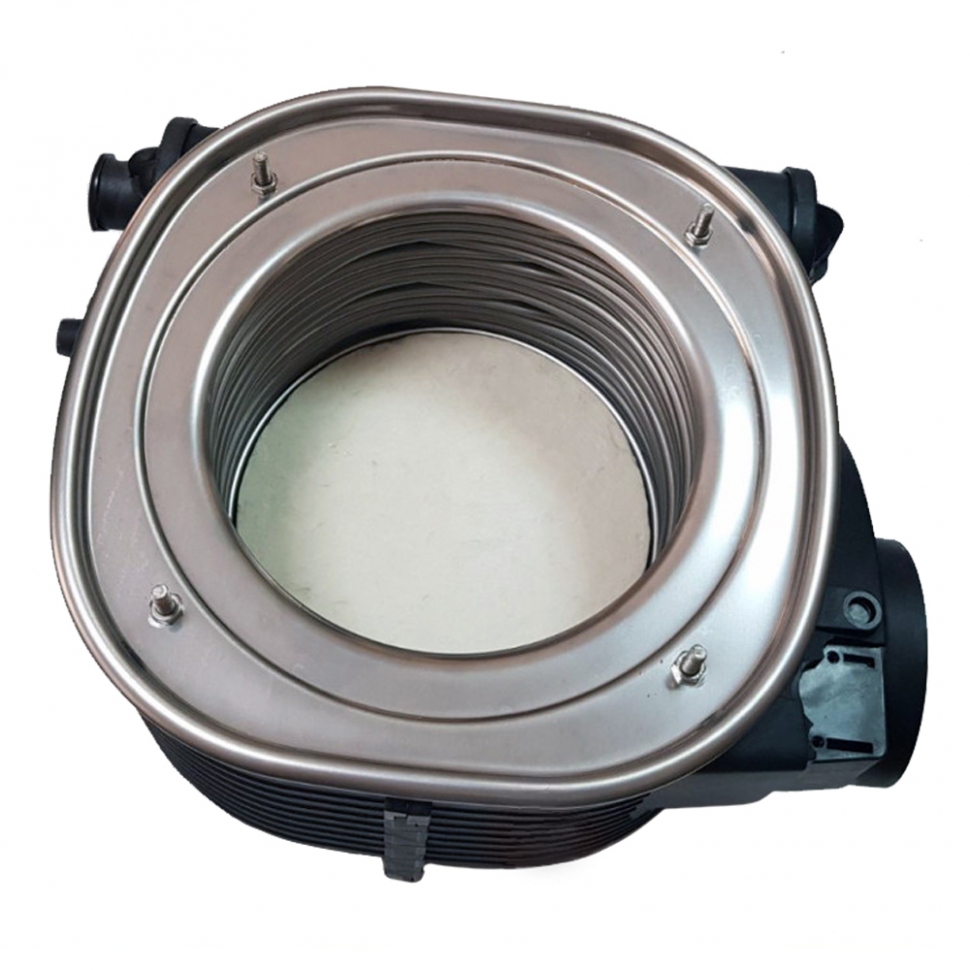

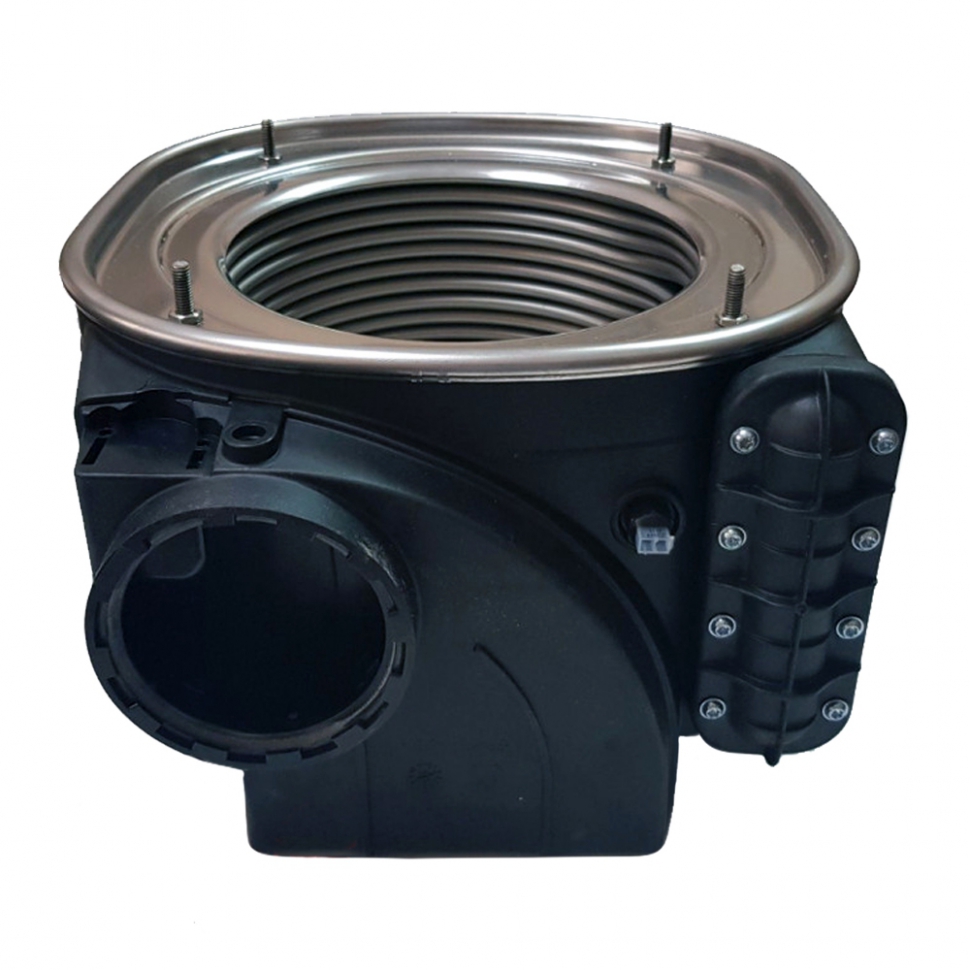

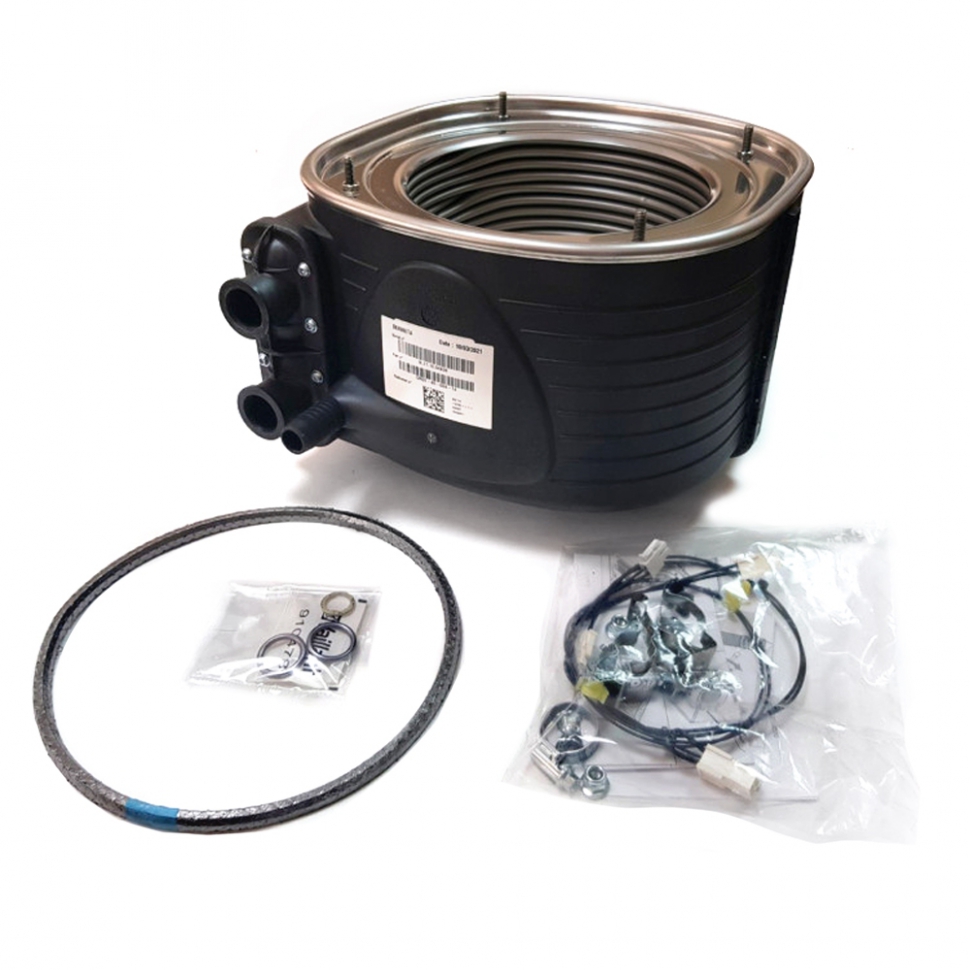

Теплообмінник конденсаційного котла Protherm Пантера Конденс 0020097265 складається з декількох елементів - спіралей. Кожен елемент теплообмінника, в свою чергу, складається з чотирикратного гладко-трубного змійовика з нержавіючої сталі. Товщина стінок елементів теплообмінника становить 0,8 мм.
У тракті відпрацьованих газів первинного теплообмінника знаходиться плавкий запобіжник, який відключає прилад при піднятті температури вище 167 °C. Повідомлення про помилку F.76. Після спрацьовування запобіжника первинний теплообмінник підлягає заміні. Спрацьовування плавкого запобіжника є індикатором того, що первинний теплообмінник піддається неприпустимому тепловому навантаженню. Не можна виключити того, що теплообмінник був пошкоджений.
Цей теплообмінник є основним (первинним) вузлом і встановлюється в наступних моделях:
- Vaillant ecoTEC pro:
- VUW 246/5-3 (R1, R2, R4)
- VUW INT 226/3-3 (R5)
- Pro 24
- Vaillant ecoTEC plus:
- VU (одноконтурные): VU 126/3-5, VU 126/5-5, VU 156/5-5, VU 186/3-5, VU 186/5-5, VU 246/3-5.
- VUW (двухконтурные): VUW 236/3-5, VUW 236/5-5, VUW 246/3-5, VUW 246/5-5.
- Системные модели: 612, 615, 618, 824.
- Vaillant ecoCOMPACT / auroCOMPACT:
- VSC INT 126/2-C 140, VSC INT 196/2-C 150, VSC 246/2-C 170.
- VSC 126/3-5, VSC 196/3-5, VSC 246/3-5.
- Vaillant ecoVIT / ecoVIT plus:
