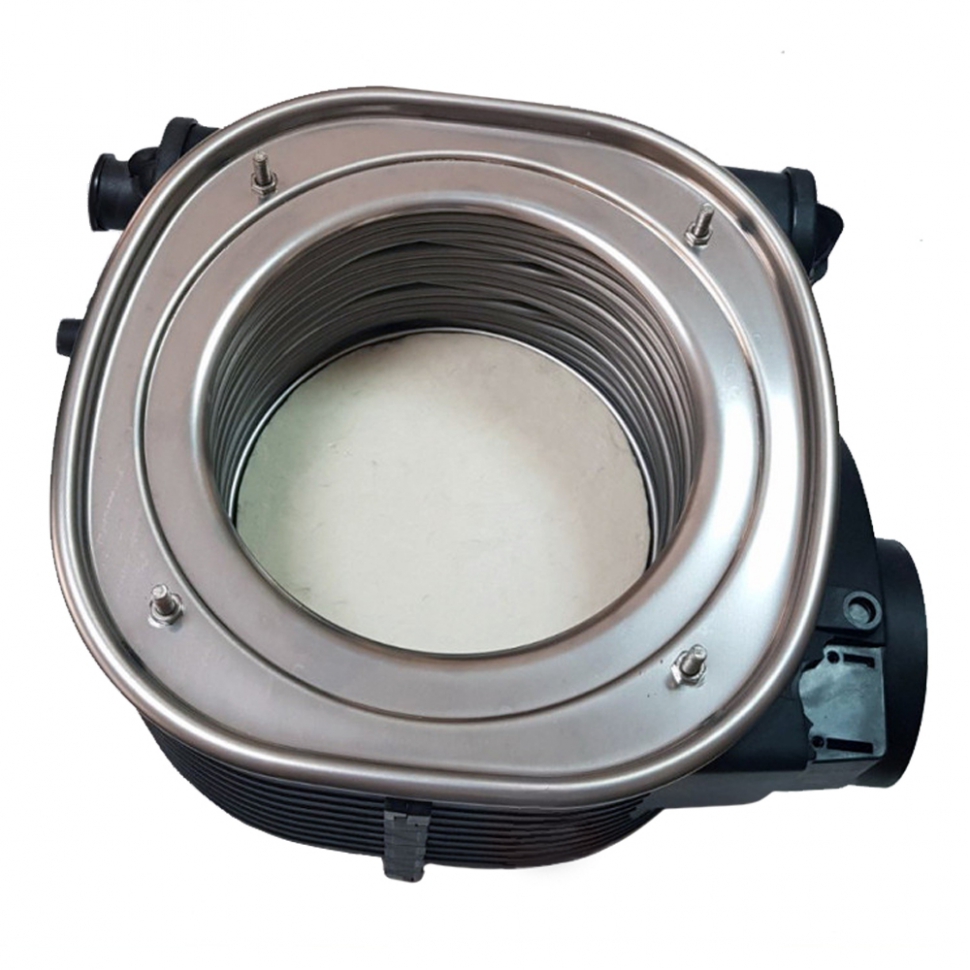

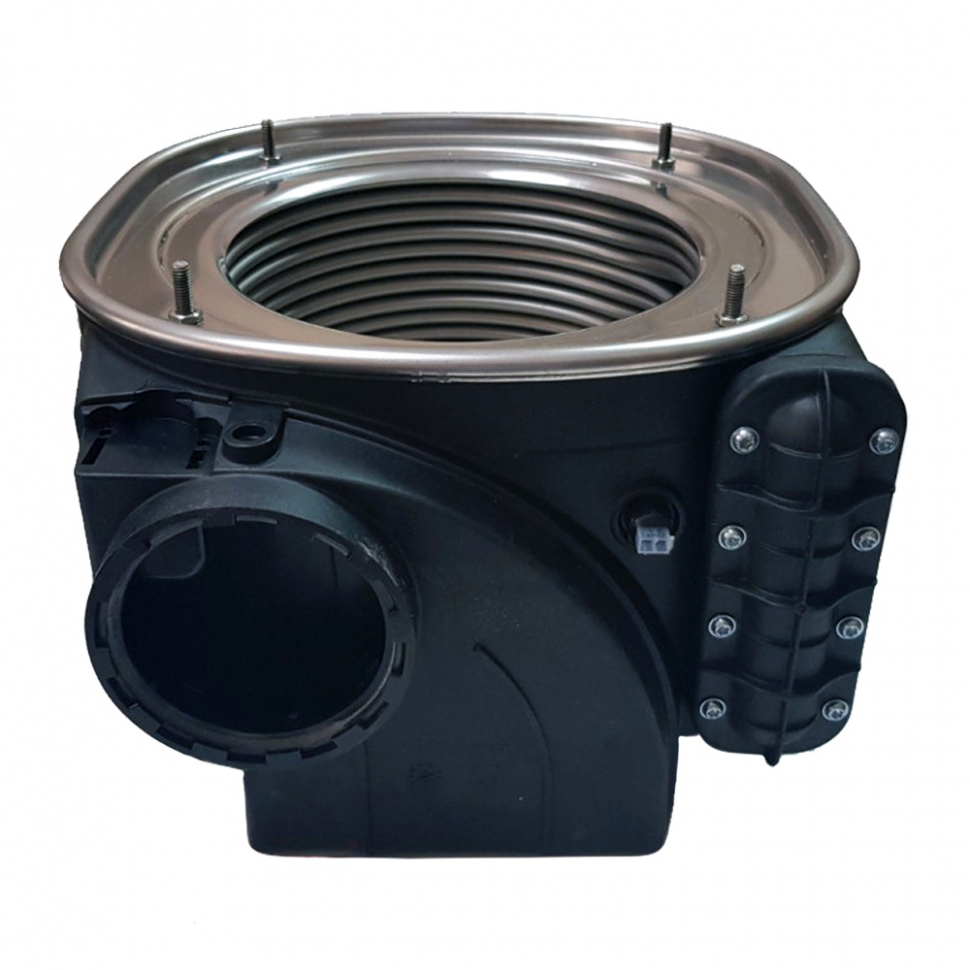

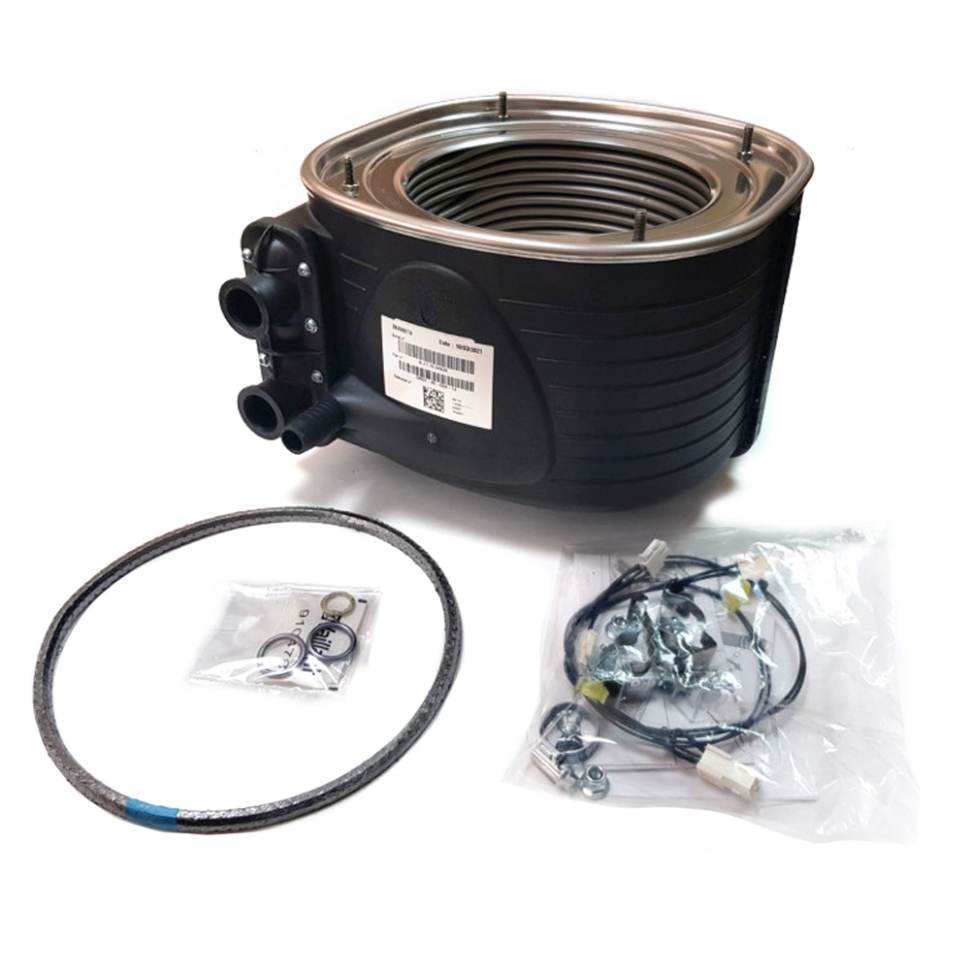

Теплообмінник на конденсаційний газовий котел Vaillant ecoTEC, ecoVIT, ecoCOMPACT 30-34 кВт 0020135133 складається з декількох елементів - спіралей. Кожен елемент теплообмінника, в свою чергу, складається з чотирикратного гладко-трубного змійовика з нержавіючої сталі. Товщина стінок елементів теплообмінника становить 0,8 мм.
У тракті відпрацьованих газів первинного теплообмінника знаходиться плавкий запобіжник, який відключає прилад при піднятті температури вище 167 °C. Повідомлення про помилку F.76. Після спрацьовування запобіжника первинний теплообмінник підлягає заміні. Спрацьовування плавкого запобіжника є індикатором того, що первинний теплообмінник піддається неприпустимому тепловому навантаженню. Не можна виключити того, що теплообмінник був пошкоджений.

Цей теплообмінник встановлюється в наступних серіях та моделях:

1. Серія Vaillant ecoTEC Plus (Настінні котли)
Це найпопулярніша лінійка, де цей вузол відповідає за високу потужність опалення:

Одноконтурні (тільки опалення): VU 306/3-5, VU 306/5-5, VU 346/5-5.
Двоконтурні (опалення + ГВП): VUW 346/3-5, VUW 346/5-5.



2. Серія Vaillant ecoCOMPACT / auroCOMPACT
Компактні підлогові модулі з вбудованими бойлерами:

ecoCOMPACT: VSC 306/2-C 200, VSC 306/4-5.
auroCOMPACT: VSC S 306/4-5 (системи з підтримкою сонячних колекторів).



3. Серія Vaillant ecoVIT Plus (Підлогові котли)
Потужні підлогові конденсаційні котли:

Моделі: VKK 286/4, VKK 356/4.
